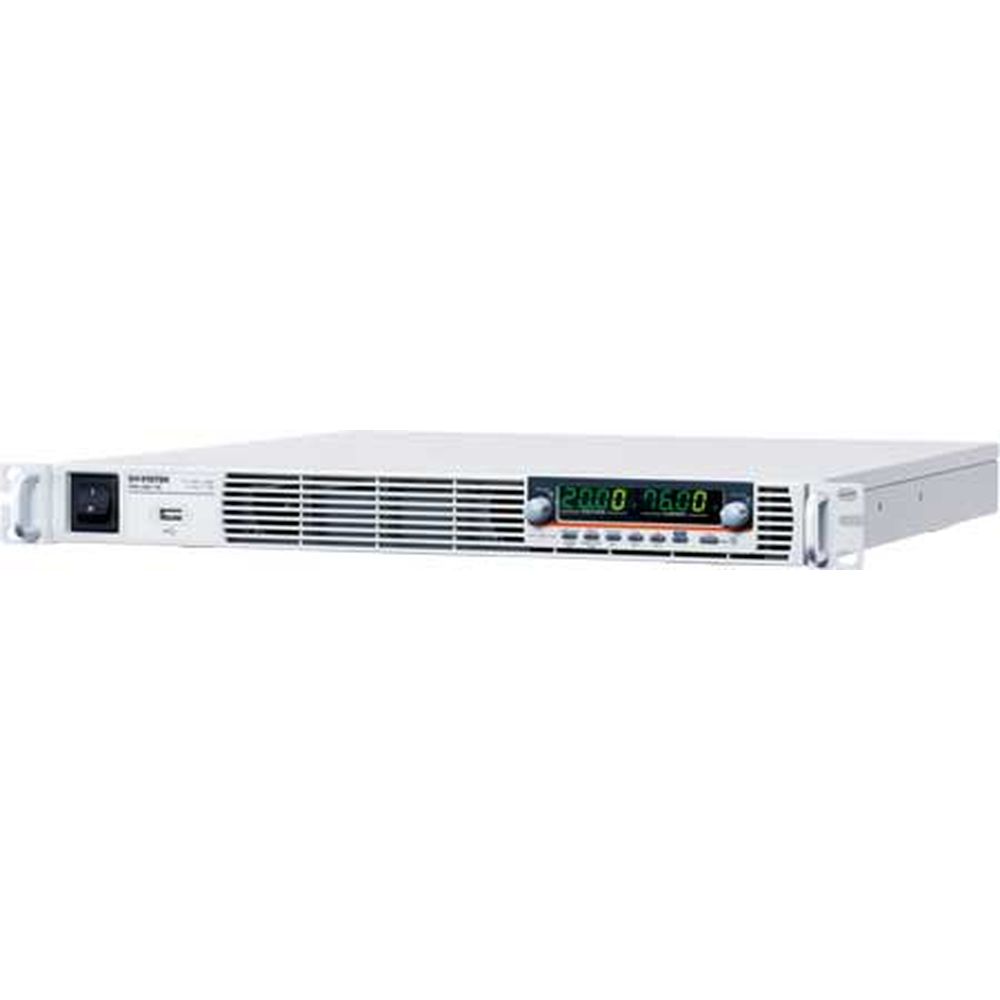

商品画像はシリーズ代表例を使用しています
薄型・軽量・多機能 スイッチング 直流安定化電源
PSUシリーズは積み重ね可能な19インチラックマウント対応フロントエアインテーク方式の1Uサイズ薄型直流安定化電源です。
1500Wクラス、定格電圧6Vから600Vまでの10機種をラインナップ、4台までのワンコントロール並列運転も可能なため大容量電源としても使用可能です。
スルーレートコントロール、内部抵抗制御、CC優先モードや容易にプログラミングできるテストモードを搭載。
外部アナログ制御や各種インタフェースでのコントロールにも対応、電子部品の信頼性試験、耐久試験、エージング、半導体バーンインなどのシステムに柔軟に対応します。
シリーズ仕様
- 出力電圧：6V~600Vまでの10タイプ
- 小型・軽量・高効率のスイッチング方式
- 出力スルーレート可変機能
- 内部抵抗制御機能搭載
- リモートセンシング
- インターネットブラウザからの制御・監視
- 3点プリセットメモリ
- テストモード(シーケンス)
- CC優先モード搭載
- 4台までの並列接続
- 1Uサイズ/19インチラックマウント対応
- LAN、RS-232C/RS-485、USB標準装備
- 工場出荷時オプションでGP-IBにも対応
- ワールドワイド対応AC入力
- RoHS指令/CE指令対応
- ロギングオプション(Y1:15,000円)により0.1秒ごとのログ取得が可能
100V、150V、300V、400V、600V機種
| 出力定格 | |||||||
|---|---|---|---|---|---|---|---|
| 機種名 | PSU | 100-15 | 150-10 | 300-5 | 400-3.8 | 600-2.6 | |
| 定格出力電圧(*1) | [V] | 100 | 150 | 300 | 400 | 600 | |
| 定格出力電流 (*2) | [A] | 15 | 10 | 5 | 3.8 | 2.6 | |
| 定格出力電力 | [W] | 1500 | 1500 | 1500 | 1520 | 1560 | |
| 定電圧特性 | |||||||
| 機種名 | PSU | 100-15 | 150-10 | 300-5 | 400-3.8 | 600-2.6 | |
| 入力変動(*3) | mV | 12 | 17 | 32 | 42 | 62 | |
| 負荷変動(*4) | mV | 12 | 17 | 32 | 42 | 62 | |
| リプルノイズ(*5) | p-p(*6) | mV | 80 | 100 | 150 | 200 | 300 |
| rms(*7) | mV | 8 | 10 | 25 | 40 | 60 | |
| 温度係数 | 100ppm/°C (30 分以上ウォームアップ後) | ||||||
| リモートセンシング補償 | ( 片側) | V | 5 | 5 | 5 | 5 | 5 |
| 立上時間(*8) | 全負荷 | ms | 150 | 150 | 150 | 200 | 250 |
| 無負荷 | ms | 150 | 150 | 150 | 200 | 250 | |
| 立下時間(*9) | 全負荷 | ms | 150 | 150 | 150 | 200 | 250 |
| 無負荷 | ms | 1500 | 2000 | 2500 | 3000 | 4000 | |
| 過渡応答時間(*10) | ms | 1 | 2 | 2 | 2 | 2 | |
| 定電流特性 | |||||||
| 機種名 | PSU | 100-15 | 150-10 | 300-5 | 400-3.8 | 600-2.6 | |
| 入力変動(*3) | mA | 3.5 | 3 | 2.5 | 2.38 | 2.26 | |
| 負荷変動(*11) | mA | 8 | 7 | 6 | 5.76 | 5.52 | |
| リプルノイズ(*5) | rms | mA | 45 | 35 | 25 | 17 | 12 |
| 温度係数 | 100ppm/°C (30 分以上ウォームアップ後) | ||||||
| 保護機能 | |||||||
| 機種名 | PSU | 100-15 | 150-10 | 300-5 | 400-3.8 | 600-2.6 | |
| 過電圧保護（OVP） | 設定範囲 | V | 5 -110 | 5 - 165 | 5 - 330 | 5 - 440 | 5 - 660 |
| 分解能 | V | 1 | 1.5 | 3 | 4 | 6 | |
| 過電流保護(OCP) | 設定範囲 | A | 1.5 - 16.5 | 1 - 11 | 0.5 - 5.5 | 0.38 - 4.18 | 0.26 - 2.86 |
| 分解能 | A | 0.3 | 0.2 | 0.1 | 0.076 | 0.052 | |
| 加熱保護(OHP) | 保護動作：出力オフ | ||||||
| センシング(SENSE) | 保護動作：出力オフ | ||||||
| 入力保護(AC-FAIL) | 保護動作：出力オフ | ||||||
| シャットダウン(SD) | 保護動作：出力オフ | ||||||
| 過電力保護(OPL) | 保護動作：定格電力105% 超過時に出力オフ | ||||||
| 外部アナログコントロール | |||||||
| 機種名 | PSU | 100-15 | 150-10 | 300-5 | 400-3.8 | 600-2.6 | |
| 外部電圧による出力電圧制御 | 定格電圧の0% ~ 100%（0V ~ 5V/0V ~ 10V) | ||||||
| 外部電圧による出力電流制御 | 定格電流の0% ~ 100%（0V ~ 5V/0V ~ 10V) | ||||||
| 外部抵抗による出力電圧制御 | 定格電圧の0% ~ 100%（0kΩ ~ 5kΩ/0kΩ ~ 10k&OmegOmega;) | ||||||
| 外部抵抗による出力電流制御 | 定格電流の0% ~ 100%（0kΩ ~ 5kΩ/0kΩ ~ 10kΩ) | ||||||
| 出力電圧モニタ | モニタ電圧選択可能:0V ~ 5V または 0V ~ 10V、精度は1% | ||||||
| 出力電流モニタ | モニタ電圧選択可能:0V ~ 5V または 0V ~ 10V、精度は1% | ||||||
| シャットダウン入力 | TTL L レベル(0~0.5V) または短絡にて出力オフ | ||||||
| 出力オン・オフ入力 | 正論理・負論理選択可：TTL または短絡開放で出力ON/OFF | ||||||
| アラームクリア入力 | TTL L レベル(0~0.5V) 入力でアラームクリア | ||||||
| ステータス出力CV/CC/ALM/PWR ON/OUT ON | オープンコレクタ出力、外部電源最大30V、最大シンク電流8mA | ||||||
| トリガ出力 | TTL 出力、L レベル出力: 最大0.8V、H レベル出力：最低2.0V、最大シンク電流8mA | ||||||
| トリガ入力 | TTL 入力、L レベル入力：最大0.8V、H レベル入力：最低2.0V、最大シンク電流8mA | ||||||
| フロントパネル | |||||||
| 機種名 | PSU | 100-15 | 150-10 | 300-5 | 400-3.8 | 600-2.6 | |
| 7 セグ表示 | |||||||
| 電圧精度 | 0.1% + | mV | 200 | 300 | 600 | 800 | 1200 |
| 電流精度 | 0.2% + | mA | 45 | 30 | 15 | 11.4 | 7.8 |
| 表示 | 緑LED： CV, CC, V, A, VSR, ISR, DLY, RMT,LAN, M1, M2, M3,RUN, Output ON、 赤LED： ALM, ERR |
||||||
| ボタン | ボタンLock/Local(Unlock), PROT(ALM_CLR), Function(M1), Test(M2),Set(M3), Shift, Output | ||||||
| エンコーダー | 電圧設定、電流設定 | ||||||
| USB ポート | Type A | ||||||
| デジタル制御(RS-232/485, USB, LAN, GP-IB) | |||||||
| 機種名 | PSU | 100-15 | 150-10 | 300-5 | 400-3.8 | 600-2.6 | |
| 出力電圧精度 | 0.05%+ | mV | 50 | 75 | 150 | 200 | 300 |
| 出力電流精度 | 0.2% + | mA | 15 | 10 | 5 | 3.8 | 2.6 |
| 電圧設定分解能 | mV | 3.4 | 5.2 | 10.2 | 13.6 | 20.4 | |
| 電流設定分解能 | mA | 0.5 | 0.34 | 0.19 | 0.13 | 0.09 | |
| 電圧測定精度 | 0.1% + | mV | 100 | 150 | 300 | 400 | 600 |
| 電流測定精度 | 0.2% + | mA | 30 | 20 | 10 | 7.6 | 5.2 |
| 電圧測定分解能 | mV | 3.4 | 5.2 | 10.2 | 13.6 | 20.4 | |
| 電流測定分解能 | mA | 0.5 | 0.34 | 0.19 | 0.13 | 0.09 | |
| 入力特性 | |||||||
| 機種名 | PSU | 100-15 | 150-10 | 300-5 | 400-3.8 | 600-2.6 | |
| 入力定格 | 100Vac ~ 240Vac, 50Hz ~ 60Hz, 単相,ACケーブルは付属しておりません。 | ||||||
| 入力範囲 | 85Vac ~ 265Vac、47Hz ~ 63Hz | ||||||
| 最大入力電流 | 21A(100Vac)、11A(200Vac) | ||||||
| 突入電流 | 50A 以下 | ||||||
| 消費電力 | 2000VA | ||||||
| 力率 | 0.99(100Vac)、0.98(200Vac) | ||||||
| 効率(*13) | 100Vac | % | 84 | 84 | 84 | 84 | 84 |
| 200Vac | % | 87 | 87 | 87 | 87 | 87 | |
| 保持時間 | 20ms 以上 | ||||||
| インターフェイス | |||||||
| USB | TypeA 前面、USB メモリ用 Mass storageクラス TypeB 背面、PC 用 CDC クラス |
||||||
| LAN | RJ-45、10/100Mbps (IEEE802.3)、MACアドレス、DNSアドレス、パスワード、 ゲートウェイアドレス、IP アドレス、サブネットアドレス、Web ポート、Socket ポート |
||||||
| GP-IB | IEEE 488. 1準拠 | ||||||
| RS-232C | EIA-232D 準拠 | ||||||
| RS-485 | EIA-485 準拠 | ||||||
| コマンド | SCPI-1993, IEEE 488.2 準拠 | ||||||
| 環境条件 | |||||||
| 動作温度 | 0℃ to 50℃ | ||||||
| 保存温度 | -25℃ to 70℃ | ||||||
| 動作湿度 | 20% to 85% RH; ( 結露なきこと) | ||||||
| 保存湿度 | 90% RH 以下; ( 結露なきこと) | ||||||
| 高度 | 最高2000m | ||||||
| 一般仕様 | |||||||
| 質量 | 8.7kg 以下 | ||||||
| 寸法 | 423.0 × 43.6 × 447.2 mm (W×H×D) | ||||||
| 冷却方式 | 強制空冷 | ||||||
| 耐電圧 | AC – 筐体間: 1500Vac/1 分、AC – 出力間: 3000Vac/1 分 出力- 筐体間: 1000Vdc/1 分 |
||||||
| 絶縁抵抗 | 100MΩ 以上(DC 500V) | ||||||
| 付属品 | CD-ROM(取扱説明書、出力端子カバー、アナログコネクタキット、 M8出力端子ボルトセットx2、入力端子カバー、ハンドル x2、ラックマウント金具（左/右） |
||||||
(*1)最小電圧は定格出力電圧の0.2%になります。
(*2)最小電流は定格電流出力の0.4%になります。
(*3) AC85V ~ AC132V またはAC170V ~AC 265V、負荷固定において
(*4)無負荷から全負荷、AC入力電圧一定、リモートセンシング使用時において
(*5) JEITA RC-9131B (1:1)プローブによる
(*6)20MHz帯域制限フィルタ使用
(*7) 5Hz~1MHzのバンドパスフィルタ使用
(*8) 定格電圧の10% から 90%までの時間、抵抗負荷において
(*9) 定格電圧の90% から 10%までの時間、抵抗負荷において
(*10)出力電圧が定格電圧の0.5%以内に復帰する時間となります。負荷電流の変動は、定格の10%から90%。出力電圧の変動は、定格の10%から100%
(*11) 出力電圧可変時(0 ~ 定格電圧間)、入力電圧一定時
(*12) 出力電圧が定格10% ~100%(定格電流時)の値です。
(*13) 入力電圧 AC100V / AC200V、定格出力電力時
商品仕様
| 製品名: | PSU600-2.6 |
|---|---|
| 型番: | PSU600-2.6 |
| メーカー: | インステック |
