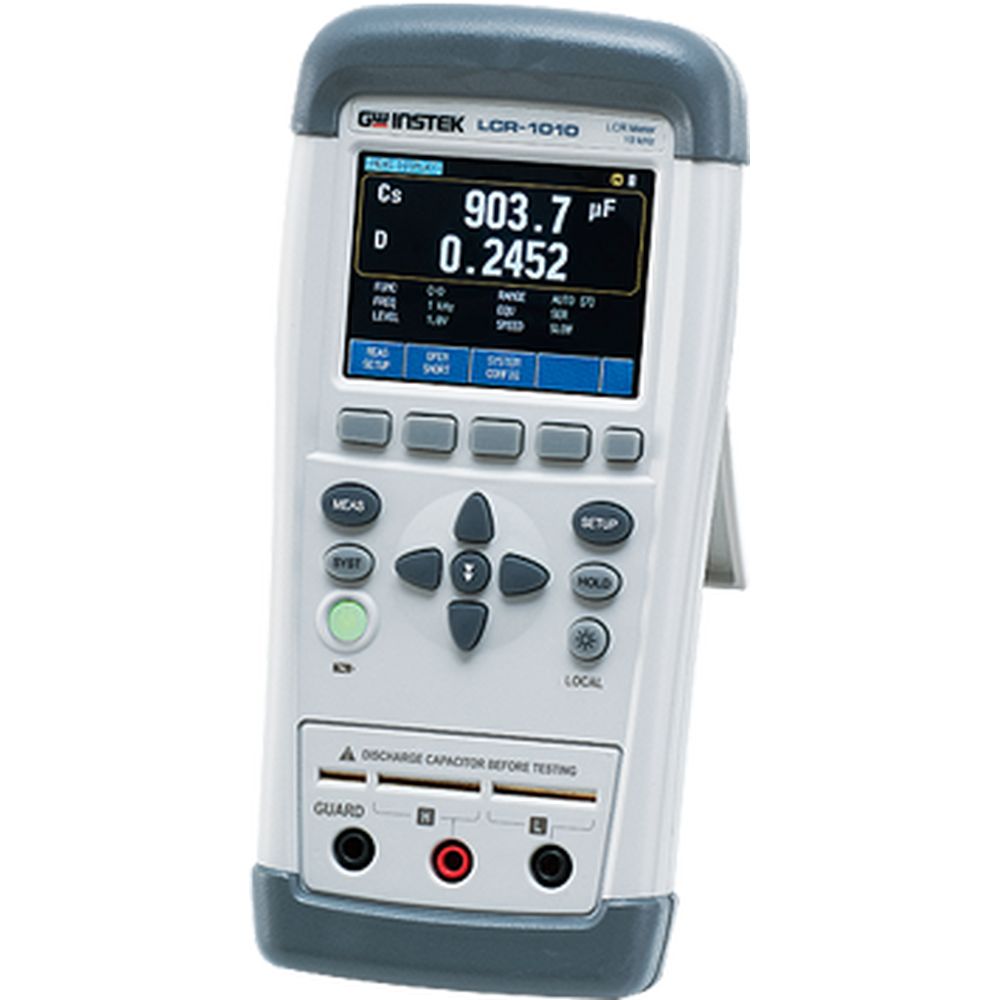

TEXIO GW INSTEK ハンディタイプ LCRメータ LCR-1100
ハンディタイプ LCRメータ
LCR-1100/1010(LCR-1000シリーズ)は タッチパネル付きディスプレイを搭載した ハンディタイプのLCRメータです。
50,000カウント、基本確度0.2%、測定パラメータはC-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θdの最大15種類の測定組み合わせが可能です。またリチウムイオンバッテリーを搭載し、繰り返し充電してご使用いただけます。
シリーズ仕様
- 50,000カウント デュアルディスプレイ (タッチパネル)
- テスト周波数:
【LCR-1100】 50/100/120/1k/2k/10k/50k/100kHz
【LCR-1010】 50/100/120/1k/2k/10kHz - 測定パラメータ:C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd
- 基本確度:0.2%
- モデルに応じて6つまたは8つの選択可能なテスト周波数
- 15種類の測定組み合わせが可能
- 選択可能なテストレベル: AC 0.3V/0.7V/1Vrms および DC +/- 1V
- 選択可能な測定速度 : Fast10回/秒、Slow2.5回/秒
- 機能:自動コンポーネントタイプの識別と測定のAUTO LCZ モード、データホールド
- 電源:リチウムイオン電池、USB バスパワー (Type C) の2方式をサポート
- リモート制御用の USB-VCOM インタフェース
- ソフトウェアを使用しパラメータ設定、データロギングが可能
定格
確度: ±(A x B) (% of reading)
A:表に記載の基本確度
B:テストケーブルの確度 B = 1 + (L x F)
L:テストケーブル長係数, "L" は0.05
F:テスト周波数 (kHz)
確度 L,Q
50Hz/60Hz/100Hz/120Hz
| レンジ | 表示範囲 | 確度 Le | 確度 Qe |
| 1000H | 500.0H – 1000.0H | 1.0%+3 counts | 0.0100 |
| 500H | 50.00H – 499.99H | 0.3%+2 counts | 0.0030 |
| 50H | 5.000H – 49.999H | 0.2%+2 counts | 0.0020 |
| 5H | 500.0mH – 4.9999H | 0.2%+2 counts | 0.0020 |
| 500mH | 50.00mH – 499.99mH | 0.3%+2 counts | 0.0100 |
| 50mH | 5.000mH – 49.999mH | 0.5%+3 counts | 0.0500 |
| 5mH | 500μH – 4.999mH | 1.4%+5 counts | - |
50kHz/100kHz(LCR-1100のみ)
| レンジ | 表示範囲 | 確度 Le | 確度 Qe |
| 100mH | 50.00mH – 99.99mH | 1.2%+5 counts | 0.0120 |
| 50mH | 5.000mH – 49.999mH | 1%+2 counts | 0.0700 |
| 5mH | 500.0μH – 4.9999mH | 0.65%+2 counts | 0.0500 |
| 500μH | 50.00μH – 499.99μH | 0.65%+2 counts | 0.0500 |
| 50μH | 5.000μH – 49.999μH | 1%+5 counts | 0.0700 |
| 5μH | 0.500μH – 4.999μH | 2.5%+10 counts | - |
確度 C,D
50Hz/60Hz/100Hz/120Hz
| レンジ | 表示範囲 | 確度 Ce | 確度 De |
| 20mF | 5.0000mF – 50.000mF | 2.0%+5 counts | 0.0200 |
| 5mF | 500.0μF – 4.9999mF | 1.0%+3 counts | 0.0100 |
| 500μF | 50.00μF – 499.99μF | 0.5%+2 counts | 0.0050 |
| 50μF | 5.000μF – 49.999μF | 0.35%+2 counts | 0.0020 |
| 5μF | 500.0nF – 4.9999μF | 0.2%+2 counts | 0.0020 |
| 500nF | 50.00nF – 499.99nF | 0.2%+2 counts | 0.0020 |
| 50nF | 5.000nF – 49.999nF | 0.6%+3 counts | 0.0030 |
| 5nF | 500pF – 4.9999nF | 2.0%+5 counts | - |
50kHz/100kHz(LCR-1100のみ)
| レンジ | 表示範囲 | 確度 Ce | 確度 De |
| 5μF | 500.0nF – 4.9999μF | 3.0%+10 counts | 0.0300 |
| 500nF | 50.00nF – 499.99nF | 0.3%+5 counts | 0.0030 |
| 50nF | 5.000nF – 49.999nF | 0.2%+2 counts | 0.0020 |
| 5nF | 500.0pF – 4.9999nF | 0.2%+2 counts | 0.0020 |
| 500pF | 50.00pF – 499.99pF | 0.3%+2 counts | 0.0020 |
| 50pF | 5.000pF – 49.999pF | 1.0%+5 counts | 0.0100 |
| 5pF | 1.000pF – 4.9999pF | 3%+10 counts | - |
確度 DCR
| レンジ | 表示範囲 | 確度 |
| 10MΩ | 5.000MΩ – 10.000MΩ | 3.0%+5 counts |
| 5MΩ | 500.0kΩ – 4.9999MΩ | 1.2%+3 counts |
| 500kΩ | 50.00kΩ – 499.99kΩ | 0.3%+3 counts |
| 50kΩ | 5.000kΩ – 49.999kΩ | 0.2%+2 counts |
| 5kΩ | 500.0Ω – 4.9999kΩ | 0.2%+2 counts |
| 500Ω | 50.00Ω – 499.99Ω | 0.2%+2 counts |
| 50Ω | 5.000Ω – 49.999Ω | 0.3%+3 counts |
| 5Ω | 0.500Ω – 4.9999Ω | 0.65%+3 counts |
| 0.5Ω | 0.0500Ω – 0.4999Ω | 3.0%+3 counts |
※5線式テスト端子を使用して直接測定した場合、確度誤差は以下のようになります。ケルビンクリップまたはSMD/チップ部品用テストフィクスチャを接続して測定する場合は、テストラインの長さの確度誤差を追加する必要があります。 ※その他の周波数、Z、θの確度については、取扱説明書の「確度の章」をご覧ください。
商品仕様
| 製品名: | LCR-1010 |
|---|---|
| 型番: | LCR-1010 |
| メーカー: | インステック |
