GDM-8351 デュアル表示 デジタルマルチメータ
デュアル測定表示で測定がより効率よくスピーディー!!

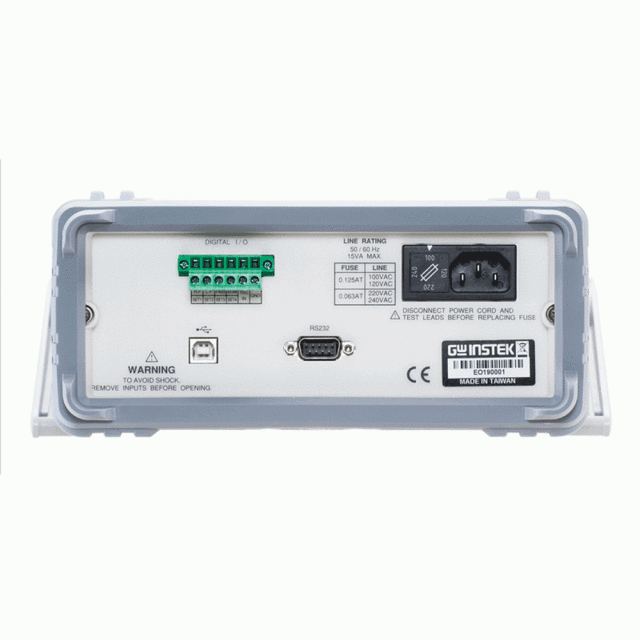

GDM-8351は、高精度のDC電圧確度(0.012％)、デュアル測定・デュアル表示、12種類の測定機能およびDMMで最も頻繁に測定される測定パラメータに適した高度な演算機能を持つ5 ?桁の高性能なデジタルマルチメーターです。 インターフェースは、USBや装置組み込みやテストアプリケーションのインターフェースとして使い慣れているRS-232Cを標準で装備し計測システムの構築に適しています。また、デジタル I/Oは、PASS/FAIL判定出力、トリガ入力があり生産治具などに対応できます。
シリーズ仕様
- 5 ?桁：120,000カウント
- DCV基本確度：0.012％
- デュアル測定・デュアル表示
- 真の実効値：AC、AC+DC
- 2wireと4wireの抵抗測定が選択可能
- 測定機能：12種類の測定項目と10種類のアドバンス測定
- 高速転送スピード：USB経由で最高2,400 readings/s
- インターフェース：USB（USB CDC 、USB TMC切り替え可能）
RS-232C、デジタルI/Oを標準装備 - PCソフトウェア：DMM Viewer、LabVIEWドライバ
定格
特に指定がない場合、全ての仕様は1時間以上ウオーミングアップ後、ACのグランドが接地された状態でシングルディスプレイで、5 ?桁、レートがSLOWです。 LOセンス端子とCOMポート間の最大電圧は、100Vpk、HIセンス端子とLOセンス端子間の最大電圧は、200Vpk、COMポートと大地アース間の最大電圧は500Vpkに制限されます。 CAT Ⅱ600V、最大DC1000V、AC750V。
確度：±（ 読み値の％ + レンジの％）
| DC 電圧 | |||
| レンジ[1] | 分解能 | フルスケール | 確度 |
| 100.000mV | 0.001mV | 120.000 | 0.012% + 8 |
| 1.00000V | 0.00001V | 1.20000 | 0.012% + 5 |
| 10.0000V | 0.0001V | 12.0000 | 0.012% + 5 |
| 100.000V | 0.001V | 120.000 | 0.012% + 5 |
| 1000.00V[2] | 0.01V | 1020.00 | 0.012% + 5 |
[1] 入力電圧が、選択したレンジのフルスケールを越えたとき、表示が-OL-( 過負荷) を表示します。
[2] 仕様は、入力電圧1000V に保証されています。入力電圧が1000V を超えるとブザー音がします。
確度：±（ 読み値の％ + レンジの％）
| DC電流 | |||
| レンジ[1] | 分解能 | フルスケール | 確度 |
| 10.0000mA | 0.0001mA | 12.0000 | 0.05％ + 15 |
| 100.000mA | 0.001mA | 120.000 | 0.05％ + 5 |
| 1.00000A | 0.00001A | 1.20000 | 0.2％ + 5 |
| 10.0000A[2] | 0.0001A | 12.0000 | 0.2％ + 5 |
[1] 入力値が選択したレンジのフルスケールを超えた場合、画面に-OL- (Over Load) を表示します。
[2] 仕様は、入力電流10A に保証されています。入力電流が10Aを超えるとブザー音がします。
| キャパシタンス | ||||
| レンジ[1] | 分解能 | フルスケール | テスト電流 | 確度 |
| 10.00nF[1] | 0.01nF | 12 | 10 μ A | 2.0％ +10 |
| 100.0nF | 0.1nF | 120 | 10 μ A | 2.0％ +4 |
| 1.000 μ F | 0.001 μ F | 1.2 | 100 μ A | 2.0％ +4 |
| 10.00 μ F | 0.01 μ F | 12 | 1mA | 2.0％ +4 |
| 100.0 μ F | 0.1 μ F | 120 | 1mA | 2.0％ +4 |
| ※仕様は、レンジの10％を超えた入力でフィルムコンデンサ用です。 | ||||
[1]10nF キャパシタンス測定は、テストケーブルの浮遊容量の影響を受けることがあります。試験前に、試験ケーブルの浮遊容量を補償するためにREL機能を使用します。
| ダイオード | |||
| テスト電圧 | 分解能 | 最大読み値 | 確度 |
| 6V | 0.0001V | 5.9999V | 0.012% + 5 |
※ダイオードのテスト電圧は、6V/1mA.
確度：±（ 読み値の％ + レンジの％）
| AC 電圧[1] [2] | ||||||
| レンジ | 分解能 | フルスケール | 20Hz ~45Hz | 45Hz ~10kHz | 10kHz~30kHz | 30kHz ~100kHz |
| 100.000mV | 0.001mV | 120.000 | 1% + 100 | 0.3% + 100 | 1.5% +300 | 5% + 300 |
| 1.00000V | 0.00001V | 1.20000 | 1% + 100 | 0.2% + 100 | 1% +100 | 3% + 200 |
| 10.0000V | 0.0001V | 12.0000 | 1% + 100 | 0.2% + 100 | 1% +100 | 3% + 200 |
| 100.000V | 0.001V | 120.000 | 1% + 100 | 0.2% + 100 | 1% +100 | 3% + 200 |
| 750.00V[3] | 0.01V | 765.00 | 1% + 100 | 0.2% + 100 | 1% +100 | 3% + 200 |
[1] 仕様は、正弦波でレンジの5％以上を入力したものです。
[2] レートはFast、入力ACV の周波数 > 200Hz.
[3] 仕様は、750V 入力まで保証されています。入力値が750V よりも大きい場合、ブザー音が鳴ります。
確度：±（ 読み値の％ + レンジの％）
| AC 電流 | |||||
| レンジ[1][3] | 分解能 | フルスケール | 確度 | ||
| 20Hz ~ 45Hz | 45Hz ~ 2kHz | 2kHz ~ 10KHz | |||
| 10.0000mA | 0.0001mA | 12.0000 | 1.5％ + 100 | 0.5％ + 100 | 2％ + 200 |
| 100.000mA | 0.001mA | 120.000 | 1.5％ + 100 | 0.5％ + 100 | 2％ + 200 |
| 1.00000A | 0.00001A | 1.20000 | 1.5％ + 100 | 0.5％ + 100 | 2％ + 200[2] |
| 10.0000A | 0.0001A | 12.0000 | 1.5％ + 100 | 1％ + 100 | - |
[1] 仕様は、正弦波でレンジの5％以上を入力したものです。
[2] 入力電流(5k ~ 10kHz) < 220mA rms.
[3] ACI+DCIの確度はACIより10デジット悪くなります。
[4] 定格は10A までの 保障となります。
| 抵抗 [1] [2] | ||||
| レンジ | 分解能 | フルスケール | テスト電流 | 確度(4W) |
| 100.000Ω | 0.001Ω | 120.000 | 1mA | 0.05％ + 8 |
| 1.00000KΩ | 0.00001kΩ | 1.20000 | 1mA | 0.05％ + 5 |
| 10.0000KΩ | 0.0001kΩ | 12.0000 | 100μA | 0.05％ + 5 |
| 100.000KΩ | 0.001kΩ | 120.000 | 10μA | 0.05％ + 5 |
| 1.00000MΩ | 0.00001MΩ | 1.20000 | 1μA | 0.05％ + 5 |
| 10.0000MΩ | 0.0001MΩ | 12.0000 | 0.5μA | 0.3％ + 5 |
| 100.000MΩ | 0.001MΩ | 120.000 | 0.5μA//10M | 3.0％ + 8 |
[1] 仕様は、4 線抵抗測定、またはREL 機能を使用した2 線式抵抗測定のものです。 REL 機能なしで2線抵抗測定を使用した場合、0.2 Ωの追加エラーを追加します。
[2] 500k Ωより大きな抵抗を測定する場合は、標準的なテストリードでは誘導によるノイズ干渉があるためこれを排除するためシールドされたテストリードをご使用ください。
| 周波数 | |
| レート | 10Hz ~ 1MHz [1] |
| Slow (>10Hz) | 0.01% + 3 |
| Med (>20Hz) | |
| Fast (>200Hz) | |
[1] 750Vac レンジは100kHz までです。または、その他のレンジは、8x107 Volt-Hz です。
商品仕様
| 製品名: | GDM-8351 |
|---|---|
| 型番: | GDM-8351 |
| メーカー: | テクシオ |
