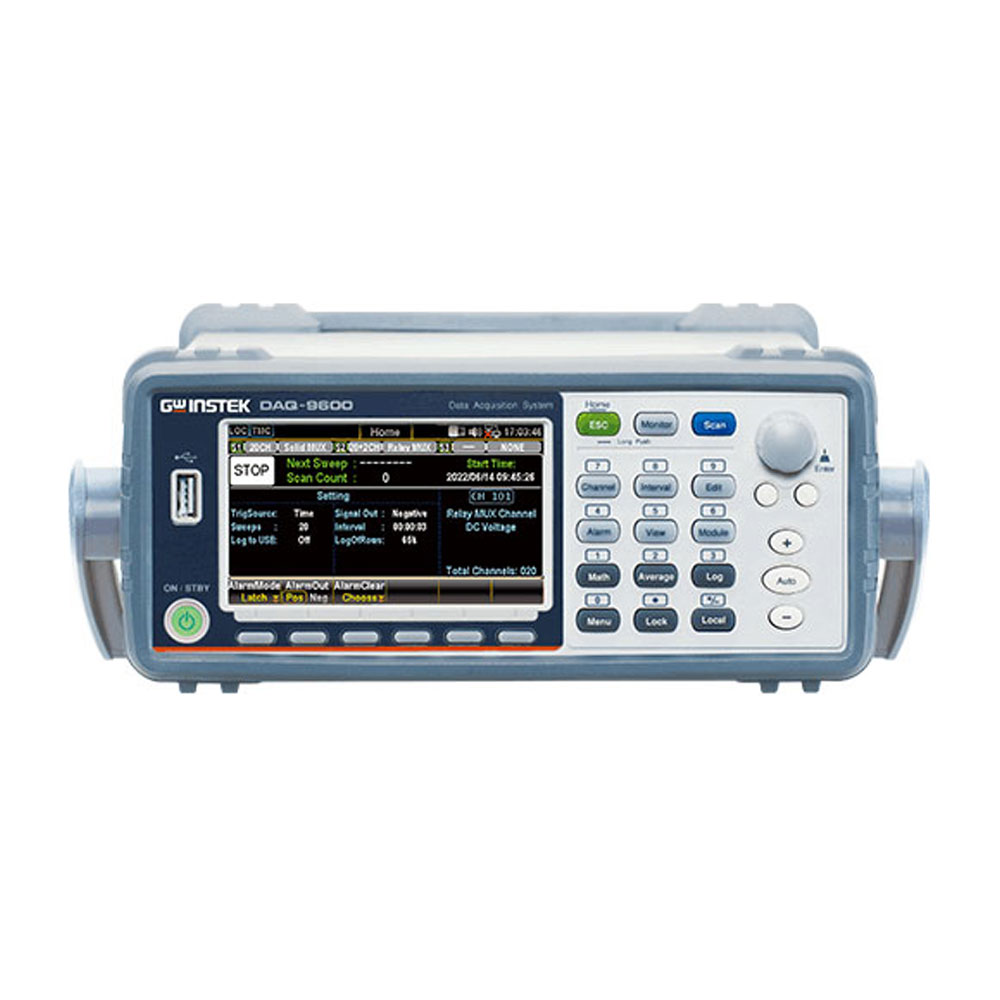

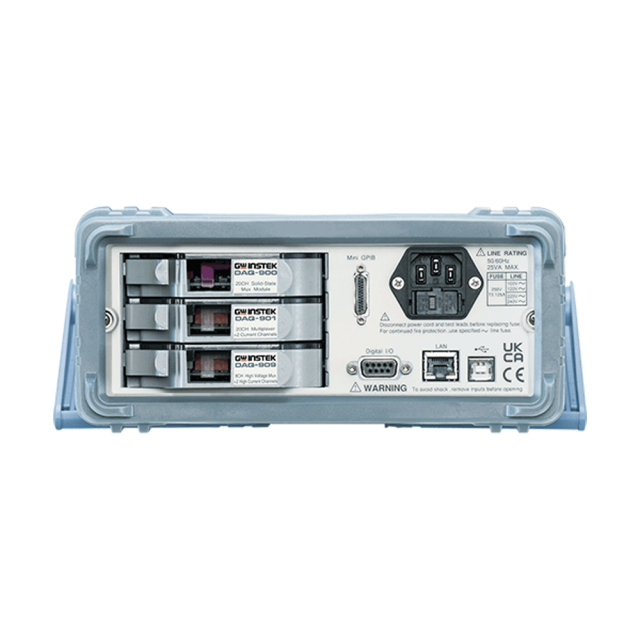

TEXIO GW INSTEK データ収集システム/データロガー DAQ-9600G

定価: ¥429,000(税込)
価格: ¥429,000 (税込)
メーカー： インステック
型番： DAQ-9600G
数量: 台
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

TEXIO コンパクトAC/DC電源 DAQ-9600シリーズ

高い柔軟性と高性能を備えたデータ収集システム

DAQ-9600は、高い柔軟性と高性能を備えたモジュールタイプのデータ収集システムです。メインフレームには 3つのモジュール用スロットが装備されており、内蔵の高精度 6 1/2桁デジタルマルチメータがテストと測定の中核となります。さまざまな測定ニーズを満たすために5つのモジュールが用意されています。汎用の20chマルチプレクサをはじめとする、最速レート450ch/secの半導体リレー・マルチプレクサ、最大電圧600V・電流2Aが測定可能なHV・HCマルチプレクサ群は、ニーズに合わせて高い柔軟性と高性能を備えたデータ収集システムを構築することができます。

シリーズ仕様

  • 4.3インチTFTカラー液晶
  • 3スロット装備の6 1/2桁DMM内蔵メインフレーム
  • DCV測定基本確度0.0035%
  • 選択可能な5種類のスキャン・モジュール
  • 最大450ch/secのスキャンレート
  • 内部メモリ最大10万ポイント
  • 14種類の測定機能(直接入力/センサ変換)
  • 温度測定(熱電対、RTD、サーミスタ)
  • DC/AC電圧、2W/4W抵抗、周波数/周期
  • DC/AC電流、キャパシタンス、歪(直接/ブリッジ)
  • スタンドアローン使用でのUSBメモリへのログ機能
  • リモートインタフェース:LAN、USB、デジタルI/O、Mini-GPIB(Gモデルのみ)
  • データーログ用フリーPCソフトウェア : DAQ-Data Logger

定格

DC特性 確度: ± ( 読み値の % + レンジの % )
DC電圧 ※1 レンジ ※2 分解能 入力抵抗 24時間 TCAL±1℃ 90日 TCAL±5℃ 1年 TCAL±5℃ 温度係数 ※15
100.0000 mV 0.1 μV 10 MΩ / >10 GΩ 0.0030 + 0.0050  0.0040 + 0.0060  0.0050 + 0.0060  0.0005 + 0.0005
1.000000 V 1 μV 10 MΩ / >10 GΩ 0.0020 + 0.0006  0.0035 + 0.0007  0.0048 + 0.0007  0.0005 + 0.0001
10.00000 V 10 μV 10 MΩ / >10 GΩ 0.0015 + 0.0004  0.0020 + 0.0005  0.0035 + 0.0005  0.0005 + 0.0001
100.0000 V 0.1 mV 10 MΩ ±1% 0.0020 + 0.0006  0.0035 + 0.0006  0.0050 + 0.0006  0.0005 + 0.0001
600.000 V 1 mV 10 MΩ ±1% 0.0025 + 0.0020  0.0040 + 0.0020  0.0050 + 0.0020  0.0005 + 0.0001
抵抗 ※1 ※3 レンジ ※2 分解能 テスト電流 24時間 TCAL±1℃ 90日 TCAL±5℃ 1年 TCAL±5℃ 温度係数 ※15
100.0000 Ω 100 μΩ 1 mA 0.003 + 0.0030  0.008 + 0.004  0.010 + 0.004  0.0008 + 0.0005
1.000000 kΩ 1 mΩ 1 mA 0.002 + 0.0005  0.008 + 0.001  0.010 + 0.001  0.0008 + 0.0001
10.00000 kΩ 10 mΩ 100 μA 0.002 + 0.0005  0.008 + 0.001  0.010 + 0.001  0.0008 + 0.0001
100.0000 kΩ  100 mΩ 10 μA 0.002 + 0.0005  0.008 + 0.001  0.010 + 0.001  0.0008 + 0.0001
1.000000 MΩ 1 Ω 5 μA 0.002 + 0.0010  0.008 + 0.001  0.010 + 0.001  0.0010 + 0.0002
10.00000 MΩ 10 Ω 500 nA 0.015 + 0.0010  0.020 + 0.001  0.040 + 0.001  0.0030 + 0.0004
100.0000 MΩ 100 Ω 500 nA // 10MΩ 0.300 + 0.0100  0.800 + 0.010  0.800 + 0.010  0.1500 + 0.0004
1.000000 GΩ 1 kΩ 500 nA // 10MΩ 2.50 + 0.0500 3.50 + 0.0500 3.50 + 0.0500  1.0000 + 0.0040
DC電流 ※1 レンジ ※2 分解能 負担電圧 24時間 TCAL±1℃ 90日 TCAL±5℃ 1年 TCAL±5℃ 温度係数 ※15
1.000000 μA 1 pA < 0.015 V 0.025 + 0.050  0.050 + 0.050  0.050 + 0.050  0.002 + 0.003
10.00000 μA 10 pA < 0.15 V 0.020 + 0.010  0.040 + 0.025  0.050 + 0.025  0.002 + 0.003
100.0000 μA 100 pA < 0.020 V 0.010 + 0.020  0.040 + 0.025  0.050 + 0.025  0.002 + 0.003
1.000000 mA 1 nA < 0.20 V 0.007 + 0.006  0.030 + 0.006  0.050 + 0.006  0.002 + 0.001
10.00000 mA 10 nA < 0.15 V 0.007 + 0.020  0.030 + 0.020  0.050 + 0.020  0.002 + 0.002
100.0000 mA 100 nA < 0.7 V 0.010 + 0.004  0.030 + 0.005  0.050 + 0.005  0.002 + 0.001
2.000000 A 1 μA < 0.8V 0.180 + 0.020  0.200 + 0.020  0.200 + 0.020  0.005 + 0.001
ダイオードテスト ※1 ※4 5.00000 V 10 μV 1 mA 0.002 + 0.030  0.008 + 0.030  0.01 + 0.03 0.001 + 0.002
AC特性 確度: ± ( 読み値の % + レンジの % )
True RMS AC電圧
※5 ※6 ※7 ※8		 レンジ ※2 分解能 周波数 24時間 TCAL ±1℃ 90日 TCAL±5℃ 1年 TCAL±5℃ 温度係数 ※15
100.0000 mV 0.1 μV 3 Hz - 5 Hz 1.00 + 0.03  1.00 + 0.04  1.00 + 0.04  0.100 + 0.004
5 Hz - 10 Hz 0.35 + 0.03  0.35 + 0.04  0.35 + 0.04  0.035 + 0.004
10 Hz - 20 kHz 0.04 + 0.03  0.05 + 0.04  0.06 + 0.04  0.005 + 0.003
20 kHz - 50 kHz 0.10 + 0.05  0.11 + 0.05  0.12 + 0.05  0.011 + 0.005
50 kHz - 100 kHz 0.55 + 0.08  0.60 + 0.08  0.60 + 0.08  0.060 + 0.008
100 kHz - 300 kHz 4.00 + 0.50  4.00 + 0.50  4.00 + 0.50  0.200 + 0.020
1 V ~ 400 V 1 μV ~  1 mV 3 Hz - 5 Hz 1.00 + 0.02  1.00 + 0.03  1.00 + 0.03  0.100 + 0.004
5 Hz - 10 Hz 0.35 + 0.02  0.35 + 0.03  0.35 + 0.03  0.035 + 0.004
10 Hz - 20 kHz 0.04 + 0.02  0.05 + 0.03  0.06 + 0.03  0.005 + 0.003
20 kHz - 50 kHz 0.10 + 0.04  0.11 + 0.05  0.12 + 0.05  0.011 + 0.005
50 kHz - 100 kHz 0.55 + 0.08  0.60 + 0.08  0.60 + 0.08  0.060 + 0.008
100 kHz - 300 kHz 4.00 + 0.50  4.00 + 0.50  4.00 + 0.50  0.200 + 0.020
True RMS AC電流
※5 ※7 ※9		 レンジ ※2 分解能 負担電圧 24時間 TCAL ±1℃ 90日 TCAL±5℃ 1年 TCAL±5℃ 温度係数※15
100.0000 μA < 0.020 V 3 Hz – 5 Hz 1.00 + 0.04  1.00 + 0.06  1.00 + 0.06  0.100 + 0.006
5 Hz – 10 Hz 0.35 + 0.04  0.35 + 0.06  0.35 + 0.06  0.035 + 0.006
10 Hz – 5 kHz 0.10 + 0.04 0.10 + 0.06 0.10 + 0.06 0.015 + 0.006
5 kHz – 10 kHz 0.18 + 0.04 0.18 + 0.10 0.18 + 0.10 0.035 + 0.006
1.000000 mA < 0.20 V 3 Hz – 5 Hz 1.00 + 0.04  1.00 + 0.04  1.00 + 0.04  0.100 + 0.006
5 Hz – 10 Hz 0.30 + 0.04  0.30 + 0.04  0.30 + 0.04  0.035 + 0.006
10 Hz – 5 kHz 0.10 + 0.04 0.10 + 0.04 0.10 + 0.04 0.015 + 0.006
5 kHz – 10 kHz 0.15 + 0.04 0.15 + 0.04 0.15 + 0.04 0.030 + 0.006
10.00000 mA < 0.15 V 3 Hz – 5 Hz 1.00 + 0.04  1.00 + 0.04  1.00 + 0.04  0.100 + 0.006
5 Hz – 10 Hz 0.35 + 0.04  0.35 + 0.04  0.35 + 0.04  0.035 + 0.006
10 Hz – 5 kHz 0.10 + 0.04 0.10 + 0.04 0.10 + 0.04 0.015 + 0.006
5 kHz – 10 kHz 0.18 + 0.04 0.18 + 0.04 0.18 + 0.04 0.030 + 0.006
100.0000 mA < 0.7 V 3 Hz – 5 Hz 1.00 + 0.04  1.00 + 0.04  1.00 + 0.04  0.100 + 0.006
5 Hz – 10 Hz 0.30 + 0.04  0.30 + 0.04  0.30 + 0.04  0.035 + 0.006
10 Hz – 5 kHz 0.10 + 0.04 0.10 + 0.04 0.10 + 0.04 0.015 + 0.006
5 kHz – 10 kHz 0.15 + 0.04 0.15 + 0.04 0.15 + 0.04 0.030 + 0.006
2.000000 A < 0.8 V 3 Hz – 5 Hz 1.00 + 0.04  1.00 + 0.04  1.00 + 0.04  0.100 + 0.006
5 Hz – 10 Hz 0.35 + 0.04  0.35 + 0.04  0.35 + 0.04  0.035 + 0.006
10 Hz – 5 kHz 0.23 + 0.04 0.23 + 0.04 0.23 + 0.04 0.015 + 0.006
5 kHz – 10 kHz 0.23 + 0.04 0.23 + 0.04 0.23 + 0.04 0.030 + 0.006
周波数/周期 特性 確度: ± ( 読み値の %) 周波数 24時間 TCAL±1℃ 90日 TCAL±5℃ 1年 TCAL±5℃ 温度係数
周波数/周期
※9 ※10 ※11 ※12		 100 mV ~ 400 V 3 Hz – 5 Hz 0.1 0.1 0.1 0.1
5 Hz – 10 Hz 0.05 0.05 0.05 0.035
10 Hz – 40 Hz 0.03 0.03 0.03 0.015
40 Hz – 1 M Hz 0.006 0.006 0.006 0.015
キャパシタンス特性 確度: ± ( 読み値の %+ レンジの %) レンジ 24時間 TCAL±1℃ 90日 TCAL±5℃ 1年 TCAL±5℃ 温度係数※15
キャパシタンス ※14 1.000 nF 2.00 + 2.00 2.00 + 2.00 2.00 + 2.00 0.05 + 0.01
10.00 nF 2.00 + 1.00 2.00 + 1.00 2.00 + 1.00 0.05 + 0.01
100.0 nF 2.00 + 0.40 2.00 + 0.40 2.00 + 0.40 0.05 + 0.01
1.000 μF 2.00 + 0.40 2.00 + 0.40 2.00 + 0.40 0.05 + 0.01
10.00 μF 2.00 + 0.40 2.00 + 0.40 2.00 + 0.40 0.05 + 0.01
100.0 μF 2.00 + 0.40 2.00 + 0.40 2.00 + 0.40 0.05 + 0.01
温度測定特性 分解能 タイプ 1年 TCAL±5℃ 温度係数
熱電対 ※13 -200 ~ +1000 ℃ 0.002℃ E 0.2℃ 0.03℃/℃
-210 ~ +1200℃ 0.002℃ J 0.2℃ 0.03℃/℃
-200 ~ +400 ℃ 0.002℃ T 0.3℃ 0.04℃/℃
-200 ~ +1372℃ 0.002℃ K 0.3℃ 0.04℃/℃
-200 ~ +1300℃ 0.003℃ N 0.4℃ 0.05℃/℃
-50 ~ +1768℃ 0.01℃ R 1℃ 0.14℃/℃
-50 ~ +1768℃ 0.01℃ S 1℃ 0.14℃/℃
+350 ~ +1820℃ 0.01℃ B 1℃ 0.14℃/℃
温度測定特性 分解能 1年 TCAL±5℃ 温度係数 ※15
RTD ※13 -200 ℃~ -100 ℃ 0.001℃ 0.09℃ 0.004℃/℃
-100 ℃~-20 ℃ 0.001℃ 0.08℃ 0.005℃/℃
-20 ℃~20 ℃ 0.001℃ 0.06℃ 0.005℃/℃
20 ℃~100 ℃ 0.001℃ 0.08℃ 0.005℃/℃
100 ℃~300 ℃ 0.001℃ 0.12℃ 0.007℃/℃
300 ℃~600 ℃ 0.001℃ 0.22℃ 0.009℃/℃
サーミスタ ※13 –80℃~ 150℃ 0.001℃ 0.1℃ 0.003℃/℃
一般仕様
Note すべての仕様は、シングル測定時のみの確度
仕様の適用には、少なくとも1時間のウォームアップが必要
最大測定可能電圧DC600V, AC400V
環境 動作環境: 0 ℃ ~ 55 ℃
80% R.H.  (40℃ にて結露の無いこと)
高度2,000mまで
保存温度 -40~70℃
電源 電源電圧: 100/120/220/240 VAC ±10%
電源周波数: 50Hz / 60Hz  ±10%
消費電力: Max. 50VA
寸法/質量 (取手・バンパー除く): 88mm(H) X 220mm(W) X355.1mm(D)
(取手・バンパー有): 107mm(H) X 268mm(W) X380.3mm(D)
質量 : 4.5 kg (9.92lbs)
インタフェース USB(TMC,CDC)、LAN
GモデルはGP-IB(mini) を追加。専用ケーブルGTL-258を使用
付属品 セーフティーガイド ×1、電源コード ×1、ドライバー ×1
注釈(開閉します)

※1:DC仕様条件: 60分以上のウォームアップ時間、リーディングレート 5/s、オートゼロ オン。
※2:全てのレンジは20%のオーバーレンジ。(600V DC、400V AC、2A DC、2A AC、ダイオードテストを除く。)
※3:仕様は、4W抵抗測定に適用されます。2W抵抗測定では演算機能のNullオフセットを使用します。Nullオフセットを使用しない場合は2 Ω の追加誤差が追加されます。100MΩと1GΩレンジでは2W抵抗測定のみとなります。
※4:仕様は、入力端子で測定される電圧に適用されます。テスト電流は1mA(Typical)です。電流の変動によりダイオード接合部の電圧に多少の変動が生じます。
※5:AC仕様条件: 60分以上のウォームアップ時間、リーディングレート 1/s での正弦波入力。
※6:仕様は、レンジの5%以上の振幅で正弦波の入力。レンジの1%~5%の振幅で50kHz未満の入力の場合は、レンジの0.1%の追加誤差を加えます。50 kHz~100 kHzの場合は、レンジの0.13%の追加誤差を加えます。400 ACV レンジは、4.0 x 107 VoltHzに制限されます。
※7:低い周波数用に3種類のスピード設定があります。1/s (3 Hz), 5/s (20 Hz), 20/s (200 Hz)。 設定より高い周波数の入力でも追加誤差の発生はありません。
※8:仕様は、正弦波でレンジの5%以上の振幅かつ10 μA ACの入力。レンジの1%~5%の入力の場合は、レンジの0.1%の追加誤差を加えます。
※9:仕様条件:特に記載のない限り、60分以上のウォームアップ時間、ゲートタイム1/sでの正弦波入力。
※10:仕様は、100mV以上の振幅で正弦波または矩形波の入力に適用。10mV~100mVの入力に対して、読み値の%に10倍を掛ける必要があります。
※11:入力信号の振幅は、レンジの10%から120%で、400 ACV以下。
※12:入力信号は60 mV以上。 300 kHz ~ 1 MHzは、100mVレンジにて。
※13:実際の測定範囲とプローブ誤差は、使用する温度プローブ(温度センサ)によって制約されます。
※14:仕様は、レンジの10%以上のフィルムキャパシタンス入力。
※15:温度範囲0℃~18℃/28℃~55℃にて(TCAL±5℃から外れる場合)、温度係数を加算
