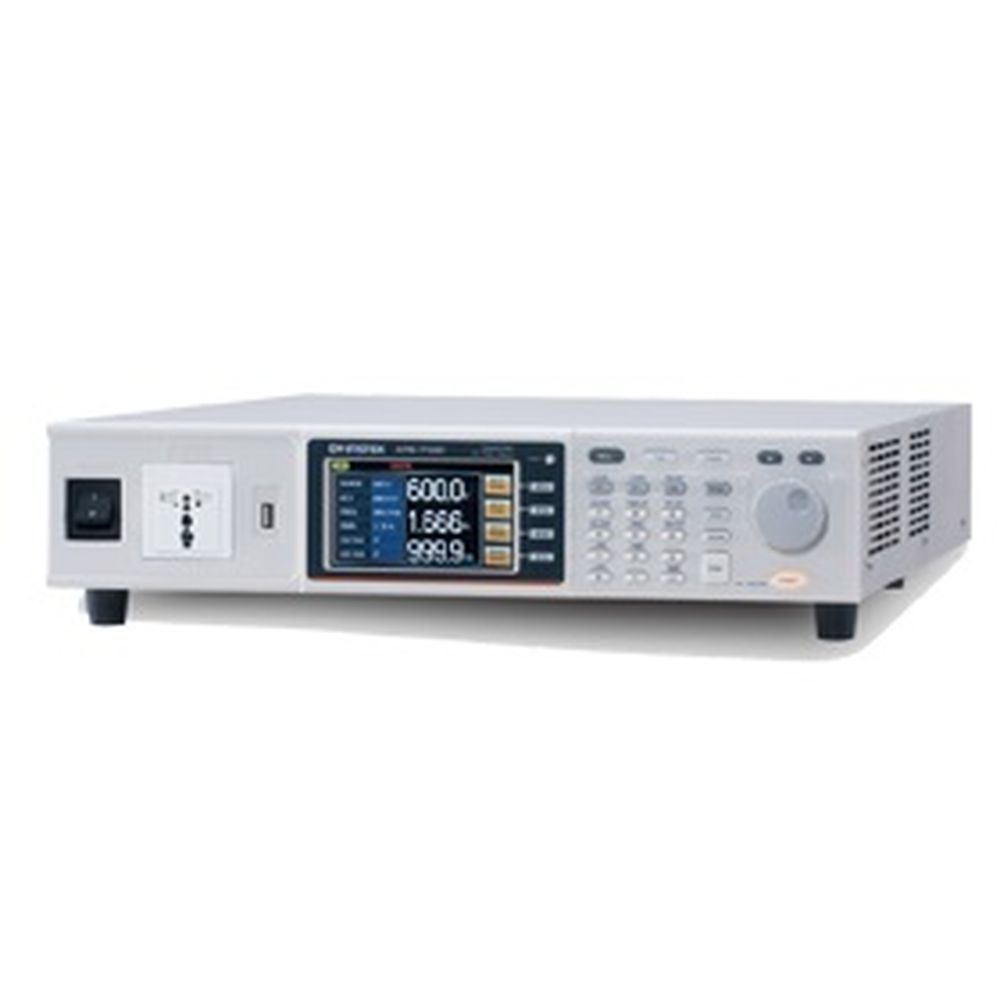

TEXIO GW INSTEK リニア方式プログラマブルAC電源(1000VA) APS-7100

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

商品画像はシリーズ代表例を使用しています

ローノイズで高性能なリニア式プログラマブル交流電源

APS-7000シリーズは、9種類の測定機能、豊富なテスト機能と任意波形モードなど様々な交流波形をサポートした
高機能なリニア式プログラマブル交流電源です。
高性能の測定機能をサポートしACパワーメータと同様の測定表示が可能です。
電流測定レンジは、APS-7050/7100で2.00mA~17.50A（4レンジ）と広く微小電流（最少分解能0.01mA）の測定が可能で
機器のスタンバイ状態での消費電力をそのまま測定可能です (APS-7200/7300では0.2A~35.00A(2レンジ)、最小分解能0.001A)。
電気製品の動作検証に便利な異常電圧、周波数、位相などを試験するシミュレーション、シーケンス、プログラム制御や
ワンキーで電圧サージ/ディップ波形の出力が可能です。
任意波形（ARB）モードは、異常入力電力波形試験をシミュレートするのに有効です。
また、電源ON出力設定をすることで電源投入後に電源ON状態にすることができます。

シリーズ仕様

• 4.3インチカラーTFT液晶を採用
• 出力容量：(AC200V時）
  APS-7050： 500VA、 0~155Vrms/ 4.2A、0~310Vrms/ 2.1A
  APS-7100：1000VA、0~155Vrms/ 8.4A、0~310Vrms/ 4.2A
  APS-7200：2000VA、0~155Vrms/16.8A、0~310Vrms/8.4A
  APS-7300：3000VA、0~155Vrms/25.2A、0~310Vrms/12.6A

• 任意波形機能をサポート：プリセット波形を選択（パラメータ設定可能）
• 電圧サージ/電圧ディップ（低下）機能をサポート
• 測定機能：電圧、電流、電力、皮相電力、電流（ピーク）、電流（ピークホールド）、周波数、力率、クレストファクタ
  電流測定レンジ：2.00~70.00mA、60.0~350.0mA、0.300~3.500A、3.00~17.50A、4レンジ(APS-7050/7100)
  電流測定レンジ：0.200~3.500A、3.00~35.00A、2レンジ(APS-7200/7300)
• 3タイプのテストモード機能（シーケンス、シミュレート、プログラム）を搭載
• プリセット機能：プリセット、テストモードの設定を各々10個まで保存/呼出
• LabVIEWドライバ
• インターフェース：USBホスト(USBメモリ専用)、LAN、USB CDC(APS-7200/7300のみ)
• オプションインターフェース：GP-IB（APS-001）、RS-232C/USB CDC（APS-002）、RS-232C（APS-007）
• リモートコントロール：同期信号、プログラムモード信号出力、トリガ イン/アウト、出力オン/オフ

モデル		APS-7050	APS-7100	APS-7200	APS-7300
AC 入力
位相		単相
電圧		100/200 Vac ± 10%		200 Vac ± 10%
周波数		47 ~ 63 Hz
最大電流		14A /8A(100V)	28A /16A(100V)	32A	50A
消費電力		1.8kVA以下	3.6kVA以下	7.2kVA以下	10.8kVA以下
力率		0.7 Typ.
AC 出力
電力		500VA	1000VA	2000VA	3000VA
(AC 100V入力)		(400VA)	(800VA)
出力電圧		0 ~ 155Vrms / 0 ~ 310.0 Vrms
出力周波数		45.00 ~ 500.0 Hz
最大電流 (rms)
0 ~ 155 Vrms		4.2A	8.4A	16.8A	25.2A
(AC 100V入力)		(3.36A)	(6.72A)
0 ~ 310 Vrms		2.1A	4.2A	8.4A	12.6A
(AC 100V入力)		(1.68A)	(3.36A)
最大電流 (peak)
0 ~ 155 Vrms		16.8A	33.6A	67.2A	100.8A
(AC 100V入力)		(13.44A)	(26.88A)
0 ~ 310 Vrms		8.4A	16.8A	33.6A	50.4A
(AC 100V入力)		(6.72A)	(13.44A)
位相		単相,二線 (1P2W)
全高調波歪 (THD)		≤0.5% at 45 ~ 500Hz (抵抗負荷)
クレスト ファクタ		≥4
入力変動		0.1% (% of full scale)
負荷変動		0.5% (% of full scale)
応答時間		< 100µS
逆電流		30%（最大出力電流RMS 、連続時)
		100% (最大出力電流RMS、3分未満)
設定範囲
電圧
範囲		0 ~ 155 Vrms, 0 ~ 310 Vrms, Auto
分解能		0.01 V at 0.00 ~ 99.99 Vrms/ 0.1 V at 100.0 ~ 310.0 Vrms
確度		± (0.5% of setting + 2 counts)
周波数
範囲		45 ~ 500 Hz
分解能		0.01 Hz at 45.00 ~ 1000Hz/0.1 Hz at 100.0 ~ 500.0 Hz
確度		± 0.02% of Setting
出力オン/オフ位相
範囲		0 ~ 359°
分解能		1°
確度		± 1° (45 ~ 65 Hz)
測定
電圧(r.m.s)
範囲		0.20 ~ 38.75 Vrms/38.76 ~ 77.50 Vrms 77.51 ~ 155.0 Vrms/155.1 ~ 310.0 Vrms
分解能		0.01 V at 0.00 ~ 99.99 Vrms/0.1 V at 100.0 ~ 310.0 Vrms
確度		± (0.5% of reading + 2 counts)
周波数
範囲		45 ~ 500 Hz
分解能		0.01 Hz at 45.00 ~ 1000Hz,0.1 Hz at 100.0 ~ 500.0 Hz
確度		± 0.1 Hz
電流 (r.m.s)
範囲		2.00 ~ 70.00mA/60.0 ~ 350.0 mA 0.300 ~ 3.500 A/3.00 ~ 17.50 A		0.200 ~ 3.500A/3.00 ~ 35.00A
分解能		0.01 mA/0.1mA/0.001A/0.01A		0.001A/0.01A
確度		± (0.6% of reading + 5 counts), 2.00 ~ 350.0 mA		± (0.5% of reading+5 counts), 0.200 ~ 3.500 A
		± (0.5% of reading + 5 counts), 0.350 ~ 3.500 A		± (0.5% of reading+3 counts), 3.00 ~ 35.00 A
		± (0.5% of reading + 3 counts), 3.500 ~ 17.50 A
電流 (peak)
範囲		0.0 ~ 70.0 A		0.0 ~ 140.0 A
分解能		0.1 A
確度		± (1% of reading + 1 count)
電力 (W)
分解能		0.01W/0.1 W/1W		0.1W/1 W
確度		± (0.6% of reading + 5counts), 0.20 ~ 99.99 W		± (0.6% of reading+5 counts), 0.2 ~ 999.9 W
		± (0.6% of reading + 5counts), 100.0 ~ 999.9 W		± (0.6% of reading+2 counts), 1000 ~ 9999 W
		± (0.6% of reading + 2counts), 1000 ~ 9999 W
皮相電力 (VA)
分解能		0.01VA/0.1 VA/1VA		0.1VA/1 VA
確度		± (1% of reading + 5counts), 0.20 ~ 99.99 VA		± (1% of reading + 7 counts), 0.2 ~ 999.9 VA
		± (1% of reading + 5counts), 100.0 ~ 999.9 VA		± (1% of reading + 5 counts), 1000 ~ 9999 VA
		± (1% of reading + 2counts), 1000 ~ 9999 VA
力率	分解能	0.001
確度		±2% reading + 2 counts
一般
信号出力		Pass,Fail,Test-in Process, Trigger in, Trigger out, OUT ON/OFF
Trigger Out		最大Lレベル： 0.8V、最小Hレベル： 2V、最大ソース電流： 8mA.
Trigger In		最大Lレベル： 0.8V、最小Hレベル：2.0V,最大シンク電流： 8mA.
同期信号出力		Output Signal 10 V, BNC Type
プリセットメモリ		10 (0~9 )
保護機能		過電流, 過電力, 過熱,(アラームによる出力オフ)
使用環境
動作温度範囲		0 ~ +40 °C
保管温度範囲		-10 ~ +70 °C
動作湿度範囲		20 ~ 80% RH (結露なきこと)
保管湿度範囲		80% RH 以下 (結露なきこと)
ディスプレイ		4.3 インチ, 480 (RGB) x 272
外形寸法 (mm)	W	430	430	430	430
	H	88	88	312	400
	D	400	560	650	650
重量		24Kg	38Kg	90kg	128kg
シーケンス/シミュレート
メモリ保存数		10 (0~9)
ステップ数		最大255( 1シーケンス)
ステップ時間		0.01 ~ 999.99 S
設定動作種類		Constant, Keep, Linear Sweep
パラメータ		Output Range, Frequency, Waveform (sine wave only),
		On Phase, Off Phase,Term
		Jump Count (0 ~255), Jump-to, Branch 1, Branch 2,
		Trigger Output
シーケンス制御		Start, Stop, Hold, Continue, Branch 1, Branch 2
インタフェース
標準装備		USB Host, LAN		USB Host, USB-CDC, LAN
オプション		GPIB (APS-001)		GPIB (APS-001)
		RS232 / USB CDC (APS-002)		RS232 (APS-007)
