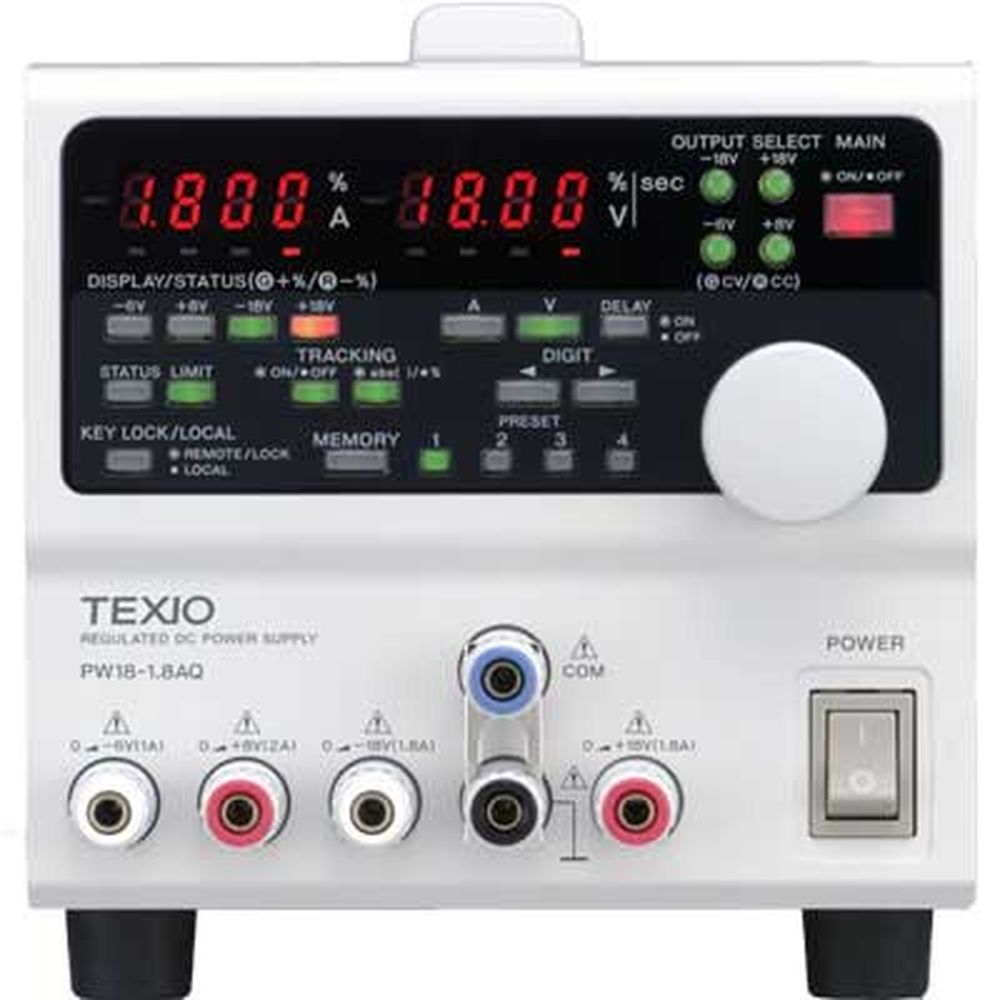

PW-A Series 多出力直流安定化電源
PW-Aシリーズはマイクロコンピュータ搭載の信頼性に優れた多出力型トラッキング方式のCV/CC電源です。単出力電源数台分の出力と多彩な機能を持ち、設計開発部門の実験用として使用することが出来ます。コンピュータ制御用インタフェース(ユーザーオプション)を実装し製造部門の工程用システム電源として使用することができます。コンピュータ制御用インタフェースはGP-IBまたはUSBで制御可能なIF-41GU、RS-232Cで制御可能な IF-41RSとUSB制御のみのIF-41USBの3種類があり、フルリモート機能とシステム拡張を可能にしたシステムサポートにより幅広い用途に対応します。
シリーズ仕様
- シリーズレギュレータ方式
- 全ての操作はロータリーエンコーダによるワンダイアル・コントロール
- ディジットキーにより設定桁のスピーディな選択
- 出力電圧は1mV、10mV、出力電流は1mA単位で高精度に設定
- 各出力の正負両極の電圧・電流をゼロから同時に可変できる絶対値トラッキング、さらに、ある電圧・電流値を基準としてプラス%、マイナス%のトラッキング設定が可能
- 操作ミスを防止するキーロック
- ディレー機能による各CHのON/OFF時間の100ms STEPで10sまで設定可能
- 外部制御オプション
IF-41GU:USB/GP-IBインタフェース
IF-41USB:USBインタフェース
IF-41RS:RS-232Cインタフェース(ARシリーズは標準装備)
オプション装着時はローカルバスによる通信拡張が可能
定格
| 項目 | 定格 |
| 電圧分解能 | 10mV(10V以上の出力チャンネル)/1mV(10V未満の出力チャンネル) |
| 電流分解能 | 1mA |
| 電圧表示 | 4桁 |
| 電流表示 | 4桁 |
| 機能 | 4点プリセットメモリ |
| キーロック機能 | |
| ディレイ機能、アウトプットのオンオフのタイミング制御(0.0~10.0秒) | |
| トラッキング機能、複数チャンネルの同期制御 | |
| 出力チャンネルごとのアウトプット制御 | |
| リモートセンシング、専用モデルのみ | |
| 外部接点、メインアウトプット、プリセット切換え | |
| GP-IB制御:IF-41GUによるオプション、IEEE488互換、専用コマンド | |
| USB制御:IF-41GU/USBによるオプション、専用デバイスドライバによる制御、USB1.1互換 | |
| RS-232C制御:IF-41RSによるオプション、9600bps、偶数パリティ、専用プロトコル制御 | |
| YBオプションによる電流引き抜き機能 | |
| 保護機能 | 本体排気過熱:MAIN OUTPUT KEYを OFFにする。 |
| 放熱方式 | 強制空冷:FAN回転速度は本器排気温度に比例する。 |
| 入力電圧 | AC100V/115V/200V/230Vのいずれかを選択 (電圧変動±10%)50Hz/60Hz |
| 使用温度範囲 | 0℃~40℃ |
| 使用湿度範囲 | 30%~85%RH(結露しないこと) |
| 保存温度範囲 | -20℃~60℃ |
| 保存湿度範囲 | 20%~85%RH(結露しないこと) |
| 絶縁耐圧 | 一次-筐体:1500VAC 一分間 |
| 一次-二次:1500VAC 一分間 | |
| 絶縁抵抗 | 一次-筐体、一次-二次:500VDC 10MΩ以上 |
| 二次-筐体、:250 VDC 5MΩ以上 | |
| 対接地電圧 | ±250VDC |
| 外形寸法[mm] | 138(W)×124(H)×380(D) |
| 最大寸法[mm] | 140(W)×147.9(H)×402.9(D) |
| 質量 | 約9.1kg |
| 付属品 | 電源コード×1、取扱説明書×1、外部接点コントロール用コネクタ付きリード線×1 |
| センシング用端子付きリード線×2(PW18-1.3ATS,PW26-1ATSのみ) | |
| センシング用端子付きリード線×4(PW8-5ADPSのみ) | |
| ソフトウエア | Windows用USBデバイスドライバ、API、各種サンプルプログラムをホームページで配布 |
| 型名 | リップル | 入力変動 | 負荷変動 | 消費電力 | |||
| CV | CC | CV | CC | CV | CC | ||
| mVrms | mArms | mV | mV | mV | mV | ||
| PW8-3AQP | 0.5 | 1.5 | 1 | 2 | 2 | 5 | 約245W/300VA |
| PW18-1.8AQ | 0.5 | 1.5 | 1 | 2 | 2 | 5 | 約191W/255VA |
| PW24-1.5AQ | 0.6※ | 1.5 | 1 | 2 | 2 | 5 | 約220W/276VA |
| PW8-3ATP | 0.5 | 1.5 | 1 | 2 | 2 | 5 | 約183W/240VA |
| PW16-2ATP | 0.5 | 1.5 | 1 | 2 | 2 | 5 | 約210W/267VA |
| PW18-2ATP | 0.6※ | 1.5 | 1 | 2 | 2 | 5 | 約178W/242VA |
| PW18-1.3ATS | 0.5 | 1.5 | 1 | 2 | 2 | 5 | 約179W/230VA |
| PW26-1ATS | 0.6※ | 1.5 | 1 | 2 | 2 | 5 | 約178W/242VA |
| PW8-5ADPS | 0.5 | 1.5 | 1 | 2 | 2 | 5 | 約214W/247VA |
| PW16-5ADP | 0.5 | 1.5 | 1 | 2 | 2 | 5 | 約212W/265VA |
| PW18-3AD | 0.5 | 1.5 | 1 | 2 | 2 | 5 | 約213W/278VA |
| PW18-3ADP | 0.5 | 1.5 | 1 | 2 | 2 | 5 | 約213W/287VA |
| PW36-1.5AD | 0.6※ | 1.5 | 1 | 2 | 2 | 5 | 約189W/255VA |
| PW36-1.5ADP | 0.6※ | 1.5 | 1 | 2 | 2 | 5 | 約189W/255VA |
※±24V未満のチャンネルは0.5mVrms
| 型名 | 出力 |
| PW8-3AQP | +8V/3A,+8V/3A,+8V/3A,+8V/3A |
| PW18-1.8AQ | +18V/1.8A,-18V/1.8A,+8V/2A,-6V/1A |
| PW24-1.5AQ | +24V/1.5A,-24V/1.5A,+8V/2A,+8V/2A |
| PW8-3ATP(*) | +8V/3A,+8V/3A,+18V/1.5A |
| PW16-2ATP(*) | +16V/2A,+16V/2A,+16V/2.5A |
| PW18-2ATP | +36V/1A,+18V/2A,+8V/2A |
| PW18-1.3ATS | +18V/1.3A,-18V/1.3A,+6V/5A |
*:PW8-3ATPおよびPW16-2ATPは生産終了在庫限り
| 型名 | 出力 |
| PW26-1ATS | +26V/1A,-26V/1A,+6V/5A |
| PW8-5ADPS | +8V/5A,+8V/5A |
| PW16-5ADP | +6V/3A,+16V/5A |
| PW18-3AD | +18V/3A,-18V/3A |
| PW18-3ADP | +18V/3A,+18V/3A |
| PW36-1.5AD | +36V/1.5A,-36V/1.5A |
| PW36-1.5ADP | +36V/1.5A,+36V/1.5A |
