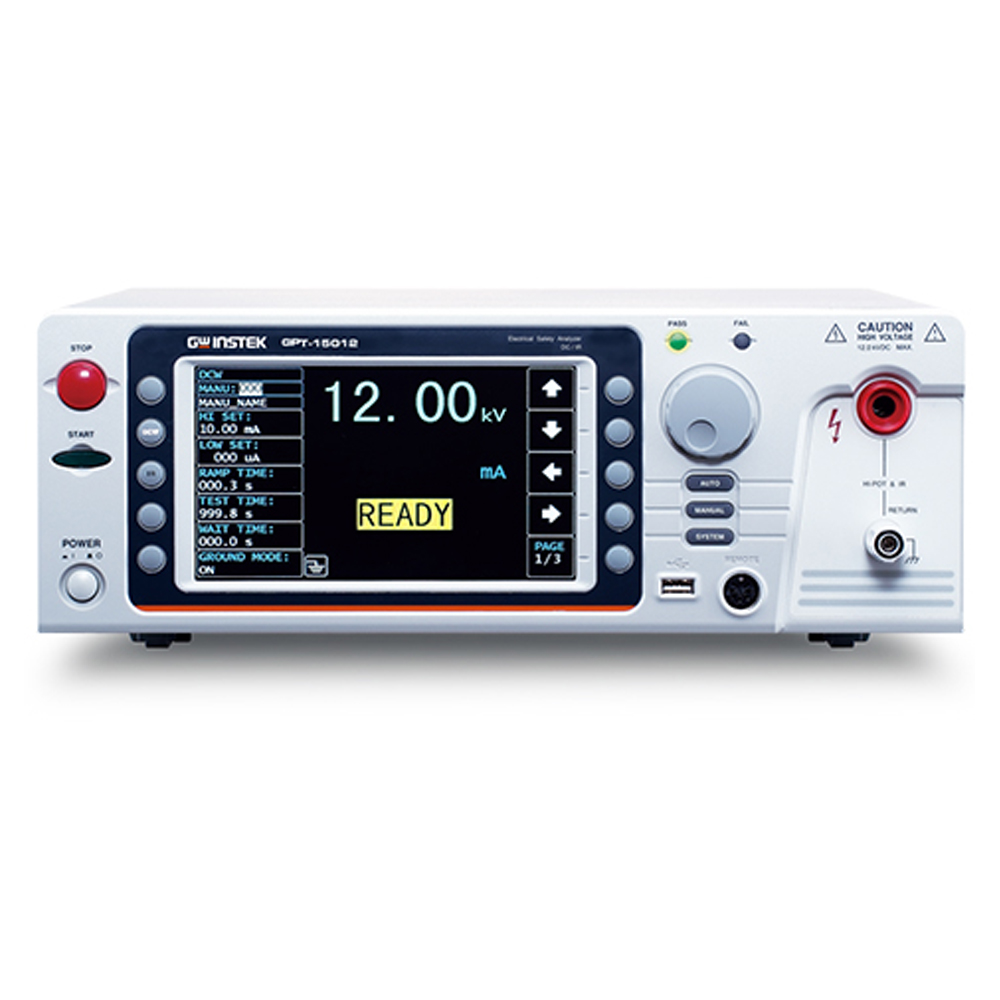

TEXIO 絶縁抵抗安全試験器 GPT-15012
ACW/DCW/IR/GB 世界各国の安全試験規格に対応した500VA 安全規格試験器
GPT-15000シリーズは、7インチのカラーLCD表示のAC/DC耐電圧試験、絶縁抵抗試験、アース導通(GB)試験が可能な安全試験器です。 AC耐電圧試験で最大5kVAC、DC耐電圧試験で最大6kVDC、絶縁抵抗試験で5kVの印加ができます。 100個までの試験内容(MANUモード)を記憶し、その中で10個までの試験の順次動作により自動試験(AUTOモード)が可能となります。 USB、RS-232C、GP-IB(オプション)、LAN(オプション)の通信や外部I/Oによる試験実行やインターロック機能、コンタクトチェック機能、ショートチェック機能、背面出力端子などの充実で自動化にも適しています。各国の安全規格(IEC/EN/UL/CSA/GB/JIS)にも対応可能、IEC(EN)61010-2-034:2017準拠
シリーズ仕様
- 最大出力電力:AC 500VA(GPT-15012を除く)
- ディスプレイ:7インチカラーLCD
- 出力電圧 RAMP機能 (上昇・下降時間制御)
- スイープ機能(グラフ表示)、判定の統計機能
- 試験条件を最大100個までメモリ可能(MANUモード)
- MANUモードメモリから10個の試験を順番に指定したプログラムを100個メモリ可能(AUTOモード)
- インターロック機能、ゼロクロス投入機能、オープン・ショートチェック、アーク検出による安全対策
- 外部からスタート・ストップ入力、判定出力により自動機への対応可能
- インターフェース:RS-232C、USB(仮想COM)、SIGNAL I/O端子(標準装備) 、GP-IB(オプション)、LAN(オプション)
- 寸法:380(W)×148(H)×492(D)mm
(GPT-15001/15002/15003/15012)
380(W)×148(H)×546(D)mm (GPT-15004) - 質量: 約17kg(GPT-15001/15002/15003)
約21kg(GPT-15004) 約9.8kg(GPT-15012) - IEC(EN)61010-2-034:2017準拠
定格
| 耐電圧試験 | ACW | DCW | IR | GB |
|---|---|---|---|---|
| 電圧出力範囲 | 0.050kV~5.000kV | 0.050kV~6000kV(GPT-15012を除く) 0.050kV~12.00kV(GPT-15012) |
50V~5000V | 8V |
| 電圧分解能 | 1V | 50V | ||
| 電圧精度(無負荷時) | ±(1% of setting +5V) | |||
| 定格電力 | 500VA (5kV/100mA) | GPT-1500X 100W(5kV/20mA) GPT-15012 120W(12kV/10mA) |
- | |
| 定格電流 | 100mA 0.001mA~10mA(0.05kV<V≤0.5kV) 0.001mA~100mA(0.5kV<V≤5kV) |
【GPT-1500X】20mA 0.001mA~2mA(0.05kV<V≤0.5kV) 0.001mA~20mA(0.5kV<V≤6kV) 【GPT-15012】10mA 0.001mA~2mA(0.05kV<V≤0.5kV) 0.001mA~10mA(0.5kV<V≤12kV) |
出力ショート時の出力電流 10mA max. |
3.00A~32.00A |
| 出力波形 | Sine wave | DC | DC | Sine wave |
| 周波数 | 50Hz / 60Hz | 0Hz | 0Hz | 50Hz/60Hz |
| 電圧確度 | ± (1% +5V) | |||
| 電圧測定確度 | ± (1% of reading+ 5 V) | |||
| 電流測定範囲 | 0.001mA~100.00mA | 0.001mA~20.00mA | - | |
| 電流測定分解能 | 1μA (1μA~9.999mA) 10μA(10.00mA~99.99mA) 100μA(100.0mA) |
0.1μA (0.1μA~999.9μA) 1μA(1μA~9.999mA) 10μA(10.00mA~20.00mA) |
||
| 電流測定確度 | ± (1.5% of reading+30μA) | ±(1.5% of reading+3μA): I<1ma ±(1.5% of reading+30μA) : I≥1mA |
||
| 最大オフセット | 60μA | 5μA | ||
| 電流判定精度 | ± (3% of setting+30μA) | |||
| 抵抗測定・判定範囲 | - | - | 50V≤V≤100V 0.1MΩ~10.00GΩ 150V≤V≤450V 0.1MΩ~20.00GΩ 0.5kV≤V≤1.2kV 0.1MΩ~50.00GΩ |
1mΩ~650mΩ |
| 抵抗測定・判定確度 | - | - | 【50V<V≤450V】 0.1MΩ~1MΩ: 5% of reading + 3count 1MΩ~50MΩ : 5% of reading + 1count 51MΩ~2GΩ :10% of reading + 1count 【0.5kV<V≤1.2kV】 0.1MΩ~1MΩ : 5% of reading + 3count 1MΩ~500MΩ : 5% of reading + 1count 501MΩ~9.999GΩ:10% of reading + 1count 10G~50GΩ :20% of reading + 1count 【1.25kV<V≤5kV】 0.1MΩ~1MΩ : 5% of reading + 3count 1MΩ~500MΩ : 5% of reading + 1count 501MΩ~9.999GΩ:10% of reading + 1count 10G~50GΩ :15% of reading + 1count |
1% of reading + 2mΩ |
| ウインドコンパレータ | あり | |||
| アーク検出 | あり | |||
| 立上り時間制御 | あり | |||
| 立上り時間範囲 | 0.1~999.9s | |||
| 立下り時間制御 | あり | |||
| 立下り時間範囲 | 0.0~999.9s | |||
| 試験時間範囲 | OFF, 0.3s~999.9s | |||
| 試験時間精度 | ±(100ppm+20ms) | |||
| グランドモード | ON/OFF | |||
| ウエイト時間範囲 | 0.0~999.9s | |||
| 最大適合容量 | - | 1uF(6kV) | - | - |
一般定格
| 項目 | 内容 |
|---|---|
| ディスプレイ | 7インチカラーLCD |
| メモリー | 100ブロック(MANU) 100ブロック(AUTO) |
| 電源 | AC 100V~240V ± 10%、 50Hz/60Hz 消費電力1000VA |
| インタフェース | USBホスト(メモリ/バーコードリーダ)、USBデバイス(仮想COM)、RS-232C、GP-IB(オプション)、LAN(オプション)、外部制御 |
| 寸法 | 380mm(W)×148mm(H)×492mm(D) 突起等含む、(GPT-15001/2/3/15012) 380mm(W)×148mm(H)×546mm(D) 突起等含む、(GPT-15004) |
| 質量 | 約11kg(GPT-15001/2/3) 約21kg(GPT-15004) 約9.8kg(GPT-15012) |
商品仕様
| 製品名: | GPT-15012 |
|---|---|
| 型番: | GPT-15012 |
| メーカー: | テクシオ |
