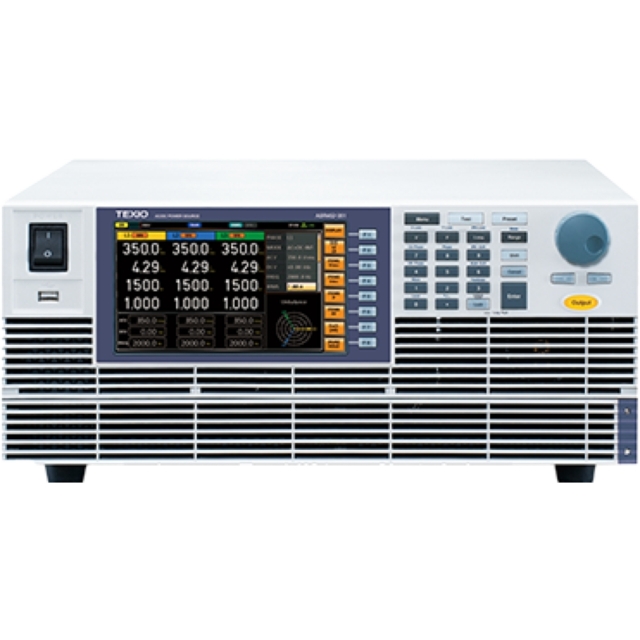

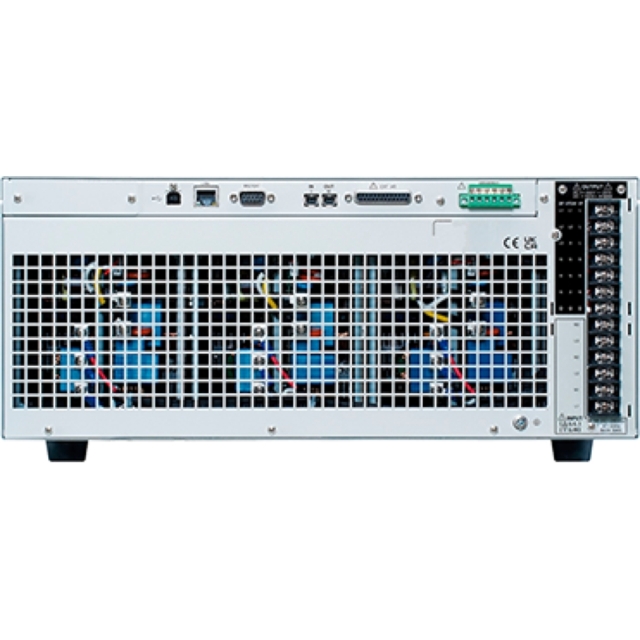

TEXIO マルチ相出力対応コンパクトAC/DC電源
単相 単相3線 3相の交流と直流のマルチ相出力に対応した高さ4U 6000VAのコンパクトAC/DC電源
ASRシリーズは、インバーター方式を採用した高さ4U、出力容量4500VA、6000VAのAC/DC電源です。
単相、単相3線、3相交流と直流、さらに単相3チャンネルに対応したマルチ出力、豊富な測定機能、高調波解析モード、シーケンスやシミュレーションのテスト機能で様々な交流波形をサポート。
さらに、交流+直流、内部+外部信号など組み合わせにより10種類の出力モードを備えています。
インタフェースはUSB・LAN・RS-232Cを標準で搭載、オプションとして、GP-IBに対応しています。
高機能ながら、7インチカラー液晶ディスプレイ搭載により、直観的で使いやすいコストパフォーマンスに優れた交流・直流安定化電源です。
- 最新の半導体SiC採用で、高さ4U/6kVAのコンパクト設計
- 単相、単相3線、3相交流と直流のマルチ相出力、さらに3チャンネル電源として使用可能
- AC入力も単相、3相デルタ(Δ)、3相スター(Y)に対応、設置場所が広がります
- 最大999ステップのシーケンス機能搭載で直流を含む複雑な試験を行えます
- シミュレーション機能により、簡単な設定で電圧低下など異常試験を簡単に再現できます
- 任意波形編集機能で様々な出力波形を電源本体で編集可能
- 出力インピーダンス設定機能で実際のAC電源環境に近い試験が行えます
- 電圧、電流のモニタ出力を搭載(出力数:2、相および電圧・電流選択式)
- インタフェース 標準:USB、RS-232C、LAN オプション:GP-IB
定格
| 入力定格 | ||||||
|---|---|---|---|---|---|---|
| モデル | ASR452-351 | ASR602-351 | ||||
| 入力相 | 単相、三相(Δ、Y)選択式 | |||||
| 電圧範囲*1 | 200V~240V 土 10%、 相電圧(△ :L-L、 Y: L-N) | |||||
| 周波数範囲 | 47Hz~63Hz | |||||
| 力率*2 | 0.95以上(typ.) | |||||
| 効率*2 | 80%以上 | |||||
| 最大消費電力 | 6kVA以下 | 8kVA以下 | ||||
| AC出力 | ||||||
| モデル | ASR452-351 | ASR602-351 | ||||
| 単相出力 | 多相出力 | 単相出力 | 多相出力 | |||
| 出力容量 | 4.5kVA | 1P3W: 3kVA 3P4W: 4.SkVA |
6kVA | 1P3W: 4kVA 3P4W: 6kVA |
||
| モード | 1P2W | 1P3W 3P4W:Y結線 |
1P2W | 1P3W 3P4W:Y結線 |
||
| 設定モード*3 | - | Unbalance、Balance | - | Unbalance、Balance | ||
| 相電圧 | 設定範囲*4(サイン波、方形波) | 0.00V~175.0 V/0.00V~350.0V | 0.00V~175.0 V/0.00V~350.0V | |||
| 設定分解能 | 0.01V/0.1V | 0.01V/0.1V | ||||
| 設定範囲*4(三角波、ARB) | 0.00Vpp~500.0Vpp/0.00Vpp~1000Vpp | 0.00Vpp~500.0Vpp/0.00Vpp~1000Vpp | ||||
| 設定分解能 | 0.01Vpp/0.1Vpp/1Vpp | 0.01Vpp/0.1Vpp/1 Vpp | ||||
| 確度*5 | ±(0.3% of set+0.5V/1V) | ±(0.3% of set+0.5V/1V) | ||||
| 単相出力 | 多相出力 | 単相出力 | 多相出力 | |||
| ライン間電圧 | 設定範囲*6
(サイン波、方形波) |
1P3W | - | 0.00V~350.0V/ 0.00V~700.0V |
- | 0.00V~350.0V/ 0.00V~700.0V |
| 3P4W | 0.00V~303.1V/ 0.00V~606.2V |
0.00V~303.lV/ 0.00V~606.2V |
||||
| 設定分解能 | - | 0.01V/0.1V | - | 0.01V/0.1V | ||
| 設定範囲*6 (三角波、任意波) |
1P3W | - | 0.00Vpp~1000Vpp/ 0.00Vpp~2000Vpp |
- | 0.00Vpp~1000Vpp/ 0.00VPP~2000Vpp |
|
| 3P4W | 0.00Vpp~866.0Vpp/ 0.00Vpp~1732Vpp |
0.00Vpp~866.0Vpp/ 0.00Vpp~1732Vpp |
||||
| 設定分解能 | 0.01Vpp/0.1Vpp/1Vpp | 0.01 Vpp/0.1Vpp/1Vpp | ||||
| 最大電流*7 | 45A/22.5A | 15A/7.5A | 60A/30A | 20A/10A | ||
| 最大ピーク電流*8 | 最大電流の4倍 | |||||
| 負荷力率*9 | 0~1(進み位相または遅れ位相、45Hz~ 65Hz) | |||||
| 周波数 | 設定範囲 | AC Mode : 15.00Hz ~ 2000.0Hz, AC +DC Mode : 1.00Hz~2000.0Hz | ||||
| 設定分解能 | 0.01Hz/0.1Hz | |||||
| 角度 | ±0.01%of set | |||||
| 安定性*10 | ±0.005% | |||||
| 出力ON位相設定*11 | 0.0°~ 359.9°可変(Free/Fix選択) | |||||
| 設定分解能0.1°(1Hz~ 500Hz)、1°(500Hz~2000Hz) | ||||||
| 出力OFF位相設定*11 | 0.0°~ 359.9°可変(Free/Fix選択) | |||||
| 設定分解能0.1°(1Hz~ 500Hz)、1°(500Hz~2000Hz) | ||||||
| 単相出力 | 多相出力 | 単相出力 | 多相出力 | |||
| 位相角 | 設定範囲*12 | 1P3W: L2位相角 | - | 0°- 359.9° | - | 0°- 359.9° |
| 3P4W: L2,L3位相角 | 0°- 359.9° | 0°- 359.9° | ||||
| 設定分解能 | 0.1° | 0.1° | ||||
| 設定確度*13 | 45Hz~65Hz | :±1.0° | 45Hz~65Hz: ±1.0° | |||
| 15Hz~2kHz | :±2.0° | 15Hz~2kHz::±2.0° | ||||
| DCオフセット*14 | ±20mV(typ,) | |||||
| DC出力 | ||||||
| モデル | ASR452-351 | ASR602-351 | ||||
| 出力容量 | 4.5kW | 6kW | ||||
| モード | フローティング出力、N端子のみ接地可艇 | |||||
| 相電圧 | 設定範囲 |
-250.0V~ +250.0V/-500.0V~ +500.0V 設定分解能: 0.01V/0.1V | ||||
| 確度*15 | ±(| 0.3% of set | +0.3V/0.6V) | |||||
| 最大電流*16 | 45A/22.5A | 60A/30A | ||||
| 最大ピーク電流*17 | 最大電流の4倍 | |||||
| 出力安定性、全高調波歪み、出力電圧立ち上がリ時問、リップルノイズ | ||||||
| 入力変動 | ±0.1%以下(相電圧) | |||||
| 負荷変動*18 | ±0.1V/ ±0.2V,@DC(単相出力のみ、0~100%、出力端子にて) ±0.1V/ ±0.2V,@45Hz~65Hz(相電圧、0~100%、出力蟷子にて) ±0.5V/ ± 1.0V,@全周波数範囲(相紐、0~100%、出力端子にて) |
|||||
| 出力ひずみ率*19 | <0.3%@1Hz~100Hz、<0.5%@100.1Hz~500Hz、<1%@500.1Hz~2000Hz | |||||
| 出力電圧レスポンス*20 | Fast: 50 μs(typ.) Middle: 100μs(typ,) Slow: 300 μs(typ.) | |||||
| リップルノイズ*21 | 0.5Vrms/1Vrms(typ,) | |||||
| 測定値表示(測定機能の精度はすぺて23℃土5℃の均合、 モデル共通) | ||||
| 単相出力 | 多相出力*27 | |||
| 電圧*22*23 | 分解能 | 0.01V/0.1V | ||
| 実効値確度 | 45Hz~65Hz,DC | ±(0.5% of rdg+0.5V/1V) | ±(0.5% of rdg+0.5V/1V) | |
| 15Hz~2000Hz | ±(0.7% of rdg+1V/2V) | ±(0.7% of rdg+1V/2V) | ||
| 平均値確度 | DC:±(| 0.5% of rdg |+0.5V/1V) | DC:±(| 0.5% of rdg |+0.5V/1V) | ||
| ピーク値確度*24 45Hz~65Hz、DC |
±(| 2% of rdg |+1V/2V) | ±(| 2% of rdg |+1V/2V) | ||
| 電流*25 | 分解能 | 0.01 A / 0. 1 A | ||
| 実効値確度 | 45Hz~65Hz,DC | ±(0.5% of rdg+0.1A/0.05A) | ±(0.5% of rdg+0.05A/0.03A) | |
| 15Hz~2000Hz | ±(0.7% of rdg+0.2A/0.1A) | ±(0.7% of rdg+0.1A/0.05A) | ||
| 平均値確度 | DC :±(| 0.5% of rdg |+0.2A/0.1A) | DC:±(| 0.5% of rdg |+0.1A/0.05A) | ||
| ピーク値確度*26 45Hz~65Hz、DC |
±(| 2% of rdg |+1A/0.5A) | ±(| 2% of rdg |+0.5A/0.25A) | ||
| 電力*28*29 | 有効 | 分解能 | 0.1W/1W | |
| 確度*30 | ±(1% of rdg+3W) | ±(1% of rdg+1W) | ||
| 皮相 | 分解能 | 0.1VA/1VA | ||
| 確度 | ±(2% of rdg+6VA) | ±(2% of rdg+2VA) | ||
| 無効 | 分解能 | 0.1VAR/1VAR | ||
| 確度*31 | ±(2% of rdg+6VAR) | ±(2% of rdg+2VAR) | ||
| 力率 | 範囲 | 0.000~1.000 | ||
| 分解能 | 0.001 | |||
| 高調波電界(rms) (%)*32 | 範囲 | 基本波の100次まで | ||
| 最大値 | 200V/400V,100% | |||
| 分解能 | 0.01A/0.1A,0.1% | |||
| 確度*33 | ~20次:±(0.2% of rdg+0.5V/1V) 20次~100次:±(0.3% of rdg+0.5V/1V) | |||
| 高調波電流(rms)(%)*32 | 範囲 | 基本波の100次まで | ||
| 最大値 | 63A/31.5A,100% | 21A/10.5A,100% | ||
| 分解能 | 0.01A/0.1A,0.1% | |||
| 確度*34 | ~20次:±(1% of rdg+1A/0.5A) 20次~100次:±(1.5% of rdg+1A/0.5A) |
~20次:±(1% of rdg+,5A /0.25A) 20次~100次:±(1.5% of rdg+0.5A/0.25A) |
||
| その他(モデル共通) | ||||
| 保護機能 | UVP、OVP、OCP、OTP、OPP、ファン異常、ピーク値および実効値電流制限 | |||
| 並列 | 3台まで | |||
| メモリ機能 | 基本設定:10保存および呼び出し | |||
| インターフエース | 標準USB /LAN/ RS-232C外部信号入力、外部制御I/O, V/Iモニタ出力 | |||
| オブションGP-IB | ||||
| 絶緑抵抗 | 入カ-ケース/出カ-ケース/入力-出力 DV500V、30MΩ以上 | |||
| 耐電圧 | 入力-ケース/出力-ケース/入力-出力AC1500VまたはDC2130V、1分間異常ないこと | |||
| EMC | EN 61326-1 (Class A) EN 61326-2-1/-2-2 (Class A) | |||
| EN 61000-3-2 (Class A, Group 1 ) EN 61000-3-3 (Class A, Group 1) | ||||
| EN 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-8/-4-11 (Class A Group 1) | ||||
| EN 55011 (Class A, Groupl) | ||||
| 安全性 | EN61010-1 | |||
| 振動、衝撃、輸送 | ISTA2Aテストによる | |||
| 環境 | 動作環境 屋内、過電圧カテゴリII 高度2000mまで | |||
| 動作温度範囲0℃~40℃ 保存温度範囲-10℃~70℃ | ||||
| 動作湿度範囲 20%RH~80%RH 保管湿度範囲 90%RH以下 結露なし | ||||
| 寸法(mm)/質量 | 430(W) X 176(H) X 590(D) 突起部含まず/約40kg | |||
| 精度のある値は仕様の保証値です。ただし、参考値として記載されている精度は、製品を使用する際の参考としての補足データであり、保証するものではありません。精度の記載がない値は公称値または代表値(typ.で表示)となります。製品の仕様は予告なく変更される場合があります。 | ||||
注釈(開閉します)
※1.Y 結線は三相4線+ 接地線、デルタ結線は三相3 線+ 接地線です。付属品にて切替え。
※2.AC-INT モード、定格出力電圧、最大出力電流時、抵抗負荷、45Hz ~ 65Hz、正弦波出力の場合。
※3. 多相モードでのみ設定可能。
※4. 多相出力時の相電圧設定用。バランスモードでは全相を一括設定し、アンバランスモードでは各相を個別に設定します。
※5. 出力電圧10V ~ 175V/20V ~ 350V、正弦波、出力周波数45Hz ~ 65Hz、無負荷、DC 電圧設定0V(AC+DC モード)、23℃±5℃の場合、多相出力の相電圧設定用。
※6. バランスモードでは線間電圧のみ設定可能です。
※7. 出力電圧が100V (100V レンジ) または200V (200V レンジ) より高い場合は、電源容量に制限されます。直流重畳がある場合、AC+DC の有効電流は最大電流まで出力できます。40Hz 以下または400Hz 以上の場合、周囲温度が40 度以上の場合、最大電流が低下する場合があります。
※8. コンデンサ入力整流負荷に関して。最大電流によって制限されます。
※9. 逆潮流容量が不足している外部電力注入または回生は使用できません。
※10.45Hz ~ 65Hz、定格出力電圧、無負荷および抵抗負荷における最大電流値、および使用温度範囲の場合。
※11. 多相出力のアンバランスモードでは、L1、L2、L3 相をアンバランスに設定できます。
※12. 多相出力のアンバランスモードのみ設定可能です。
※13. 出力電圧50V 以上、正弦波、全相同一負荷、同一電圧条件の場合。
※14.AC モード、出力電圧0V 設定、23℃±5℃の場合。
※15. 出力電圧-250V ~ -10V、+10V ~ +250V/-500V ~ -20V、+20V ~ +500V、無負荷、AC 電圧を0V に設定(AC+DC モード) および23℃±5℃の場合。
※16. 出力電圧が100V (100V レンジ) または200V (200V レンジ) より高い場合は、電源容量を満たすために制限されます。交流重畳がある場合、AC+DC の有効電流は最大電流まで出力できます。また周囲温度が40 度以上になると最大電流が低下する場合があります。
※17.3ms 以内、定格出力電圧での最大電流によって制限されます。
※18. 出力電圧75V ~ 175V/150V ~ 350V、負荷力率1、背面パネルの出力端子により出力電流0A から最大電流(またはその逆)まで段階的に変化の場合。
※19. 定格出力電圧の50% 以上、最大電流以下、AC およびAC+DC モード、THD+N。多相出力の場合、相電圧設定仕様となります。
※20. 出力電圧100V/200V、負荷力率1、出力電流0A から最大電流( またはその逆) までの段階的な変化に対しての場合。出力電圧の10% ~ 90% の時間。
※21. 背面パネルの出力端子を使用したDC モードの場合。(5Hz ~ 1MHz)
※22. 多相出力の場合は相電圧仕様となり、直流平均値表示は選択できません。
※23. 精度は出力電圧が電圧設定範囲内の場合の値です。
※24. 精度は出力波形DC または正弦波のみです。
※25. 精度は出力電流が最大電流の5% ~ 100% の場合の値です。
※26. 精度は出力波形DC または正弦波のみです。
※27. 多相出力の場合、各相の仕様となります。
※28. 出力電圧が50V 以上の場合、出力電流は最大電流の10% ~ 100% の範囲、DC、または出力周波数は45Hz ~ 65Hz です。
※29.DC モードでは皮相電力と無効電力は表示されません。
※30. 力率0.5 以上の負荷の場合。
※31. 力率0.5 以下の負荷の場合。
※32. 測定はIEC またはその他の規格に準拠していません。(相電圧と相電流) AC-INT、50/60Hz のみ
※33. 出力電圧10V ~ 175V/20V ~ 350V の場合。
※34. 最大電流の5% ~ 100% の範囲の出力電流。
商品仕様
| 製品名: | ASR452-351 |
|---|---|
| 型番: | ASR452-351 |
| メーカー: | テクシオ |
