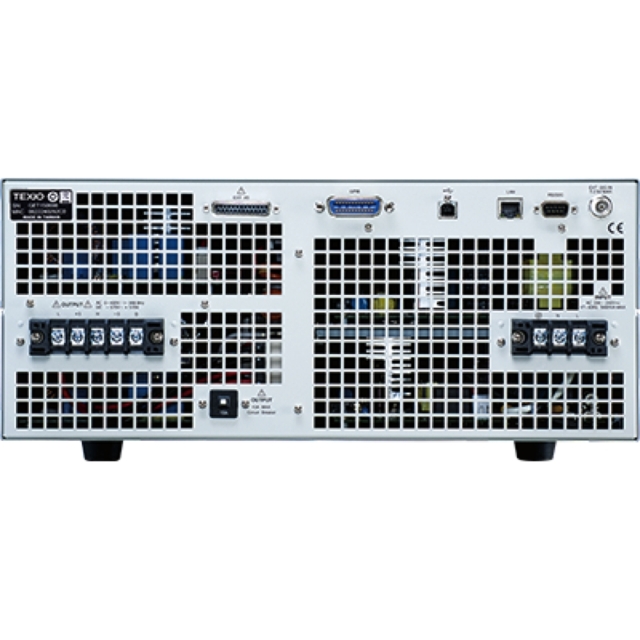

TEXIO 大容量AC/DC電源 ASR-2k/3k/4kシリーズ
ASR-2k/3k/4kシリーズはインバーター方式を採用した出力容量2000VA/3000VA/4000VAのコンパクト大容量AC/DC電源です。 豊富な出力モードと測定機能、高調波解析モード、シーケンスやシミュレーションのテスト機能と任意波形モード など様々な交流波形をサポート。さらに、交流+直流、内部+外部信号など組み合わせにより9種類の出力モードを備えています。インタフェースはUSB/LAN/GP-IB/RS-232C搭載です。
カラー液晶ディスプレイ搭載により、多機能かつ直観的で使いやすいコンパクトAC/DC電源です。外部入力および任意波形機能を使うと、信号発生器単体では苦手な大きめの電圧・電流の信号も可能。
シリーズ仕様
- 出力容量
ASR202-401G(2000VA)、ASR302-401G(3000VA)、ASR402-401G(4000VA) - AC、DC、外部入力を組み合わせた出力モードが設定可能
- シミュレートモードで一般的な電源異常の波形を模擬することが可能
- シーケンスモードで999ステップの複雑な動作を設定可能
- 設定を主とした標準画面、測定値表示をメインとした簡易画面、高調波を測定する高調波画面を切替可能
- 正弦波、方形波、三角波に加え4096ポイント固定長の任意波形を位相設定して出力が可能
- クレストファクタ=6までのピーク電流出力が可能
- 4.3インチカラーTFT液晶を採用
- USB、LAN、GP-IB、RS-232C標準搭載
- 前面出力ソケットはユニバーサルタイプ(最大15A、ブレーカー付き)を標準装備
- 外部入力および任意波形機能を使うと、信号発生器単体では苦手な大きめの電圧・電流の信号も可能です。
定格
| モデル | ASR202-401G | ASR302-401G | ASR402-401G |
|---|---|---|---|
| 機能 | |||
| モード | AC(INT)、DC(INT)、AC+DC(INT)、AC(EXT)、AC+DC(EXT)、AC(ADD)、AC+DC(ADD)、AC(SYNC)、AC+DC(SYNC) | ||
| 出力波形 | 正弦波、方形波、三角波、直流、任意波形 | ||
| 測定項目 | 実効電圧,平均電圧,ピーク電圧,実効電流,平均電流,I Peak Hold電流,電力,有効電力,皮相電力,力率,クレストファクタ | ||
| リモートセンシング | 定格の5%まで補償 | ||
| 保護機能 | OCP(過電流保護), OTP(過熱保護), OPP(過電力保護), FAN fail(ファン 異常)、前面出力保護ブレーカー(15A) | ||
| 表示 | 4.3インチカラーLCD | ||
| 任意波形 | 固定長4096ポイント ×16波形 | ||
| プリセット | 10個 | ||
| インタフェース | LAN、USBホスト、USBデバイス、RS-232C、GP-IB | ||
| 外部I/O | 入力:インターロック、試験開始、試験終了 出力:PASS、FAIL | ||
| AC入力 | |||
| 位相 | 単相2線 | ||
| 電圧範囲 | 180~264Vac | ||
| 周波数範囲 | 47~63Hz | ||
| 最大電流 | 15A(200Vレンジ) | 22.5A(200Vレンジ) | 30A(200Vレンジ) |
| 最大消費電力 | 2500VA | 3750VA | 5000VA |
| 力率(typ) | 0.9(200Vレンジ) | ||
| ACモード | |||
| 容量 | 2000VA | 3000VA | 4000VA |
| 出力電圧 正弦波/方形波 |
0.0 V ~ 200.0 V(100Vレンジ) /0.0 V ~ 400.0 V(200Vレンジ) | ||
| 最大電流 | 20A(100Vレンジ) 10A(200Vレンジ) |
30A(100Vレンジ) 15A(200Vレンジ) |
40A(100Vレンジ) 20A(200Vレンジ) |
| 最大ピーク電流 | 120A(100Vレンジ) 60A(200Vレンジ) |
180A(100Vレンジ) 90A(200Vレンジ) |
240A(100Vレンジ) 120A(200Vレンジ) |
| 周波数範囲 | 40.00~999.9Hz(ACモード) 1.00~999.9Hz(AC+DCモード) 0.01Hz分解能 | ||
| 周波数確度・安定性 | 0.02% of Set(23℃±5℃)、±0.005% | ||
| DCモード | |||
| 容量 | 2000W | 3000W | 4000W |
| 出力電圧 | -285V~285V(100Vレンジ)/-570V~570V(200Vレンジ) | ||
| 最大電流 | 20A(100Vレンジ) 10A(200Vレンジ) |
30A(100Vレンジ) 15A(200Vレンジ) |
40A(100Vレンジ) 20A(200Vレンジ) |
| 測定 | |||
| 電圧測定分解能 | 0.1V | ||
| 電圧測定確度 RMS/AVG |
45 Hz ~ 65 Hz および DC: ±(0.5 % of reading + 0.5 V) (100Vレンジ) ±(0.5 % of reading + 1.0 V) (200Vレンジ) 40 Hz ~ 999.9 Hz: ±(0.7 % of reading + 1.0 V ) (100Vレンジ) ±(0.7 % of reading + 2.0 V ) (200Vレンジ) |
||
| 電圧測定確度 PEAK |
45 Hz ~ 65 Hz および DC: ±(|2 % of reading| + 1 V ) (100Vレンジ) ±(|2 % of reading| + 2 V ) (200Vレンジ) |
||
| 電流測定分解能 | 0.01A(RMS/AVG)/0.1A(PEAK) | ||
| 電流測定確度 RMS/AVG |
45 Hz ~ 65 Hz および DC: ±(0.5 % of reading + 0.1 A) (100Vレンジ) ±(0.5 % of reading + 0.05 A) (200Vレンジ) 40 Hz to 999.9 Hz: ±(0.7 % of reading + 0.2 A) (100Vレンジ) ±(0.7 % of reading + 0.1 A) (200Vレンジ) |
45 Hz ~ 65 Hz および DC: ±(0.5 % of reading + 0.15 A) (100Vレンジ) ±(0.5 % of reading + 0.08 A) (200Vレンジ) 40 Hz to 999.9 Hz: ±(0.7 % of reading + 0.3 A) (100Vレンジ) ±(0.7 % of reading + 0.15 A) (200Vレンジ) |
45 Hz ~ 65 Hz および DC: ±(0.5 % of reading + 02 A) (100Vレンジ) ±(0.5 % of reading + 0.1 A) (200Vレンジ) 40 Hz to 999.9 Hz: ±(0.7 % of reading + 0.4 A) (100Vレンジ) ±(0.7 % of reading + 0.2 A) (200Vレンジ) |
| 電流測定確度PEAK | 45 Hz ~ 65 Hz および DC: ±(|2 % of reading| + 0.5 A) (100Vレンジ) ±(|2 % of reading| + 0.25A) (200Vレンジ) |
45 Hz ~ 65 Hz および DC: ±(|2 % of reading| + 0.8 A) (100Vレンジ) ±(|2 % of reading| + 0.4 A) (200Vレンジ) |
45 Hz ~ 65 Hz および DC: ±(|2 % of reading| + 1.0 A) (100Vレンジ) ±(|2 % of reading| + 0.5 A) (200Vレンジ) |
| 高調波測定 | 基本波の40次までの実効電圧、実効電流 | ||
| 一般仕様 | |||
| USBホスト | USBメモリ専用、FAT32フォーマット、パーテーションは16Gbyte以下としてください。 | ||
| USBデバイス | USB-CDCクラス、USB2.0互換、Type-Bコネクタ | ||
| LAN | 100BASE-TX、Auto-MDX、Socket(ポート:2268)、HTTP、DHCP | ||
| RS-232C | EIA/TIA-232D準拠、3線クロスケーブルにて接続、D-SUB9ピンオス、フローなし、データ長:7/8、パリティ:なし/O/E、 STOP:1/2 、速度:1200, 2400, 4800, 9600(初期設定), 19200, 38400, 57600, 115200 |
||
| GP-IB | SCPI-1993, IEEE 488.2 準拠 | ||
| 外部I/O | 5VTTLレベル、入力プルアップ47kΩ、出力インピーダンス100Ω 出力:電源ON/出力ON/リミット状態/シーケンス同期/Busy 入力:出力ON/出力OFF/シーケンス開始・終了・停止・分岐 |
||
| 寸法 | 430(W)×176(H)×550(D) (突起を含まず) | ||
| 質量 | 約25kg | ||
商品仕様
| 製品名: | ASR202-401G |
|---|---|
| 型番: | ASR202-401G |
| メーカー: | テクシオ |
