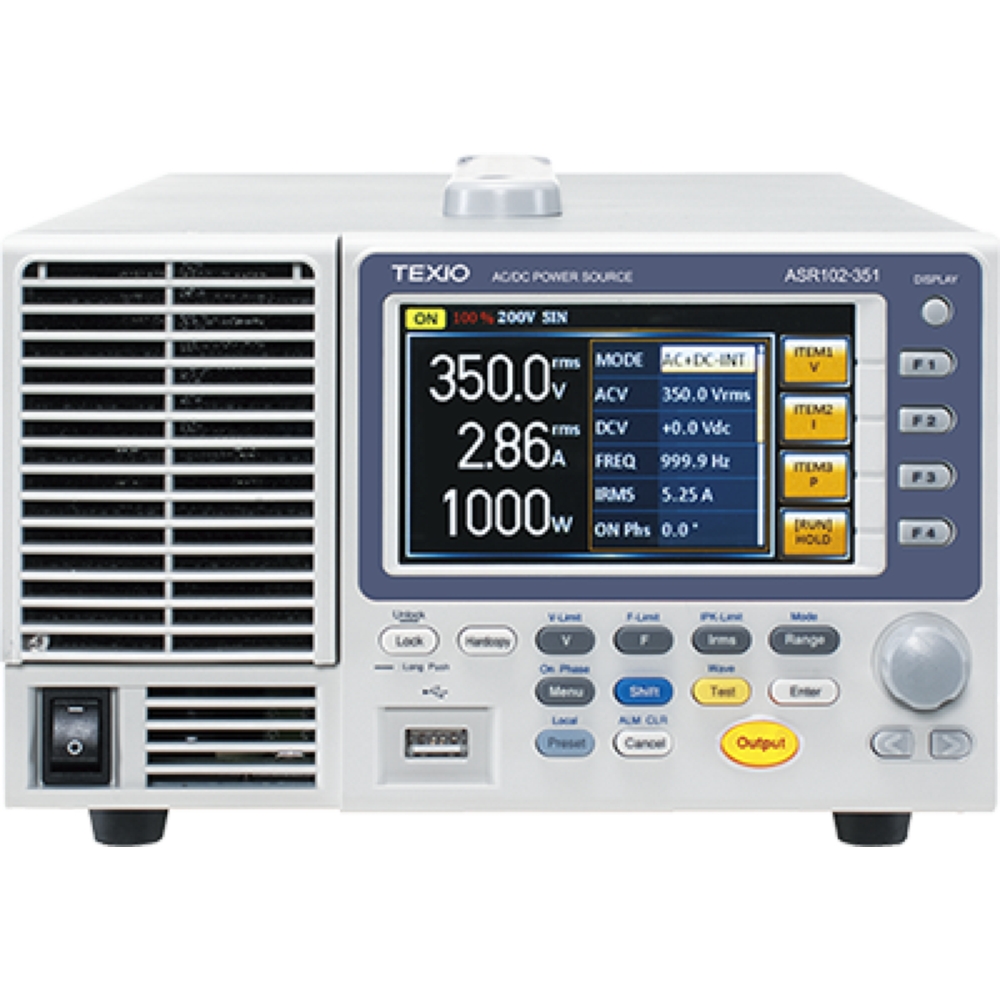

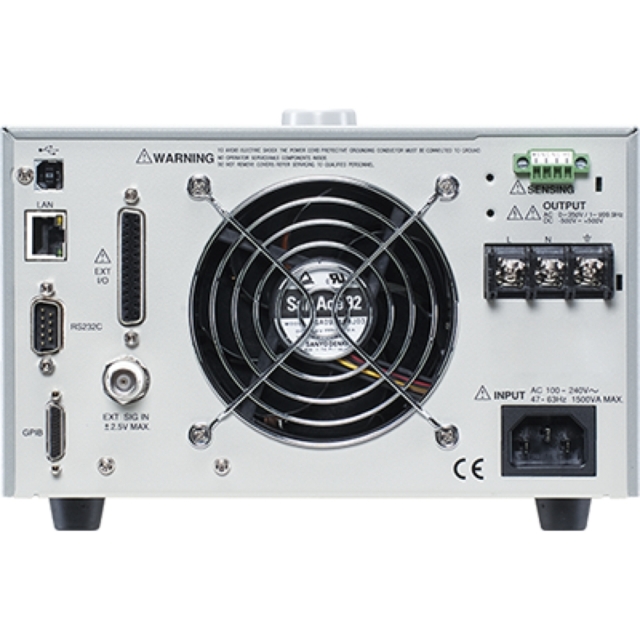

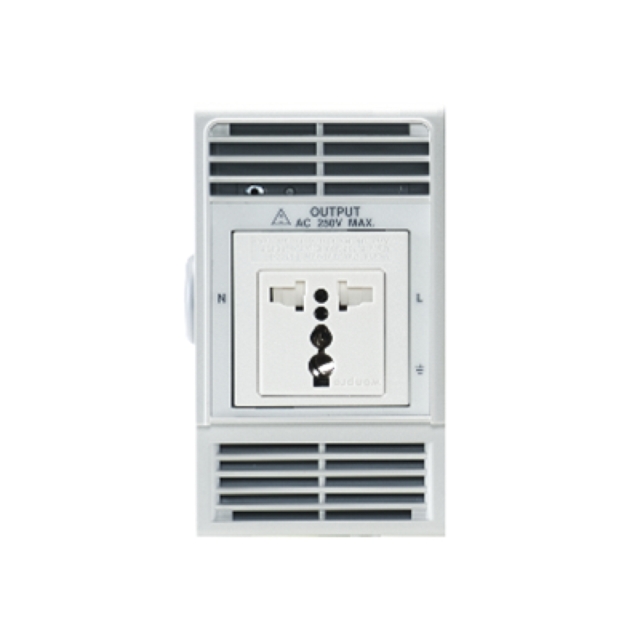

TEXIO コンパクトAC/DC電源 ASRシリーズ
ASRシリーズは多機能かつ直観的で使いやすいコンパクトAC/DC電源です。任意信号出力はファンクションジェネレータが苦手な電力の出力も可能です
ASRシリーズはインバーター方式を採用した出力容量500VA/1000VAのコンパクトAC/DC電源です。 豊富な出力モードと測定機能、高調波解析モード、シーケンスやシミュレーションのテスト機能と任意波形モード など様々な交流波形をサポート。さらに、交流+直流、内部+外部信号など組み合わせにより9種類の出力モードを備えています。インタフェースはUSB/LAN/RS-232Cを標準とし、GP-IB追加搭載モデルをも意しました。 カラー液晶ディスプレイ搭載により、多機能かつ直観的で使いやすいコンパクトAC/DC電源です。外部入力および任意波形機能を使うと、信号発生器単体では苦手な大きめの電圧・電流の信号も可能です。
| 型名 | 最大出力電圧・周波数 | 最大出力電流 | 定格電力 | インタフェース |
|---|---|---|---|---|
| ASR501-351R | AC (40Hz~999.9Hz) 175Vrms(100Vレンジ)/ 350Vrms(200Vレンジ) DC -250V~+250V(100Vレンジ)/ -500V~+500V(200Vレンジ) |
5A(100Vレンジ)/ 2.5A(200Vレンジ) |
500VA | USB、LAN、RS-232C |
| ASR501-351G | USB、LAN、RS-232C、GP-IB | |||
| ASR102-351R | 10A(100Vレンジ)/ 5A(200Vレンジ) |
1000VA | USB、LAN、RS-232C | |
| ASR102-351G | USB、LAN、RS-232C、GP-IB |
※:GP-IB使用時は専用ケーブルGTL-258が必要です
※:ASR501-351はASR501-351Rに機種統合いたします
※:ASR102-351はASR102-351Rに機種統合いたします
シリーズ仕様
- 出力容量
ASR501-351:500VA、0~175Vrms/5A、0~350Vrms/2.5A
ASR102-351:1000VA、0~175Vrms/10A、0~350Vrms/5A - AC、DC、外部入力を組み合わせた出力モードが設定可能
- シミュレートモードで一般的な電源異常の波形を模擬することが可能
- シーケンスモードで999ステップの複雑な動作を設定可能
- 設定を主とした標準画面、測定値表示をメインとした簡易画面、高調波を測定する高調波画面を切替可能
- 正弦波、方形波、三角波に加え4096ポイント固定長の任意波形を位相設定して出力が可能
- クレストファクタ=4までのピーク電流出力が可能
- 4.3インチカラーTFT液晶を採用
- 外部入力および任意波形機能を使うと、信号発生器単体では苦手な大きめの電圧・電流の信号も可能です。
- USB、LAN、RS-232Cインタフェースを標準搭載、GモデルはGP-IBも搭載
定格
| モデル | ASR501-351 | ASR102-351 |
|---|---|---|
| 機能 | ||
| モード | AC(INT)、DC(INT)、AC+DC(INT)、AC(EXT)、AC+DC(EXT)、AC(ADD)、AC+DC(ADD)、AC(SYNC)、AC+DC(SYNC) | |
| 出力波形 | 正弦波、方形波、三角波、直流、任意波形 | |
| 測定項目 | 実効電圧,平均電圧,ピーク電圧,実効電流,平均電流,I Peak Hold電流,電力,有効電力,皮相電力,力率,クレストファクタ | |
| リモートセンシング | 定格の5%まで補償 | |
| 保護機能 | OCP(過電流保護), OTP(過熱保護), OPP(過電力保護), FAN fail(ファン 異常) | |
| 表示 | 4.3インチカラーLCD | |
| 任意波形 | 固定長4096ポイント ×16波形 | |
| プリセット | 30個 | |
| インタフェース | LAN、USBホスト、USBデバイス、RS-232C(Rtype、Gtype)、GP-IB(Gtypeのみ) | |
| 外部I/O | 入力:インターロック、試験開始、試験終了 出力:PASS、FAIL | |
| AC入力 | ||
| 位相 | 単相2線 | |
| 電圧範囲 | 90~264Vac | |
| 周波数範囲 | 47~63Hz | |
| 最大電流 | 8A(100Vレンジ) / 4A(200Vレンジ) | 15A(100Vレンジ)/7.5A(200Vレンジ) |
| 最大消費電力 | 750VA | 1500VA |
| 力率(typ) | 0.95(100Vレンジ) / 0.9(200Vレンジ) | |
| ACモード | ||
| 容量 | 500VA | 1000VA |
| 出力電圧 正弦波/方形波 |
0.0 V ~ 175.0 V(100Vレンジ) /0.0 V ~ 350.0 V(200Vレンジ) | |
| 出力電圧 三角波/任意波形 |
0.0 V ~ 144.3V(100Vレンジ) /0.0 V ~ 288.6V(200Vレンジ) | |
| 最大電流 | 5A(100Vレンジ)/2.5A(200Vレンジ) | 10A(100Vレンジ)/5A(200Vレンジ) |
| 最大ピーク電流 | 20A(100Vレンジ)/10A(200Vレンジ) | 40A(100Vレンジ)/20A(200Vレンジ) |
| 周波数範囲 | 40.00~999.9Hz(ACモード) 1.00~999.9Hz(AC+DCモード) | |
| 全高調波歪(THD) | 0.5%以下 | |
| DCモード | ||
| 容量 | 500W | 1000W |
| 出力電圧 | -250V~250V(100Vレンジ)/-500V~500V(200Vレンジ) | |
| 最大電流 | 5A(100Vレンジ)/2.5A(200Vレンジ) | 10A(100Vレンジ)/5A(200Vレンジ) |
| 測定 | ||
| 電圧測定分解能 | 0.1V | |
| 電圧測定確度 RMS/AVG |
45 Hz ~ 65 Hz および DC: ±(0.5 % of reading + 0.3 V) (100Vレンジ) ±(0.5 % of reading + 0.6 V) (200Vレンジ) 40 Hz ~ 999.9 Hz: ±(0.7 % of reading + 0.9 V ) (100Vレンジ) ±(0.7 % of reading + 0.9 V ) (200Vレンジ) |
|
| 電圧測定確度 PEAK |
45 Hz ~ 65 Hz および DC: ±(|2 % of reading| + 1 V ) (100Vレンジ) ±(|2 % of reading| + 2 V) (200Vレンジ) |
|
| 電流測定分解能 | 0.01A(RMS/AVG)/0.1A(PEAK) | |
| 電流測定確度 RMS/AVG |
45 Hz ~ 65 Hz および DC: ±(0.5 % of reading + 0.02 A) 40 Hz ~ 999.9 Hz: ±(0.7 % of reading + 0.04 A) |
45 Hz ~ 65 Hz および DC: ±(0.5 % of reading + 0.04 A) (100Vレンジ) ±(0.5 % of reading + 0.02 A) (200Vレンジ) 40 Hz to 999.9 Hz: ±(0.7 % of reading + 0.08 A) (100Vレンジ) ±(0.7 % of reading + 0.04 A) (200Vレンジ) |
| 電流測定確度PEAK | 45 Hz ~ 65 Hz および DC: ±(|2 % of reading| + 0.2 A) (100Vレンジ) ±(|2 % of reading| + 0.1 A) (200Vレンジ) |
|
| 高調波測定 | 基本波の40次までの実効電圧、実効電流 | |
| 一般仕様 | ||
| USBホスト | USBメモリ専用、FAT32フォーマット、パーテーションは16Gbyte以下としてください。 | |
| USBデバイス | USB-CDCクラス、USB2.0互換、Type-Bコネクタ | |
| LAN | 100BASE-TX、Auto-MDX、Socket(ポート:2268)、HTTP、DHCP | |
| RS-232C | EIA/TIA-232D準拠、3線クロスケーブルにて接続、D-SUB9ピンオス、フローなし、データ長:7/8、パリティ:なし/O/E、 STOP:1/2 、速度:1200, 2400, 4800, 9600(初期設定), 19200, 38400, 57600, 115200 |
|
| GP-IB(Gtypeのみ) | SCPI-1993, IEEE 488.2 準拠、専用コネクタ(GTL-258にて接続が必要) | |
| 外部I/O | 5VTTLレベル、入力プルアップ47kΩ、出力インピーダンス100Ω 出力:電源ON/出力ON/リミット状態/シーケンス同期/Busy 入力:出力ON/出力OFF/シーケンス開始・終了・停止・分岐 |
|
| 寸法 | 213(W)×124(H)×480(D) (突起を含まず) | |
| 質量 | 約10.5kg | |
商品仕様
| 製品名: | ASR102-351G |
|---|---|
| 型番: | ASR102-351G |
| メーカー: | テクシオ |
