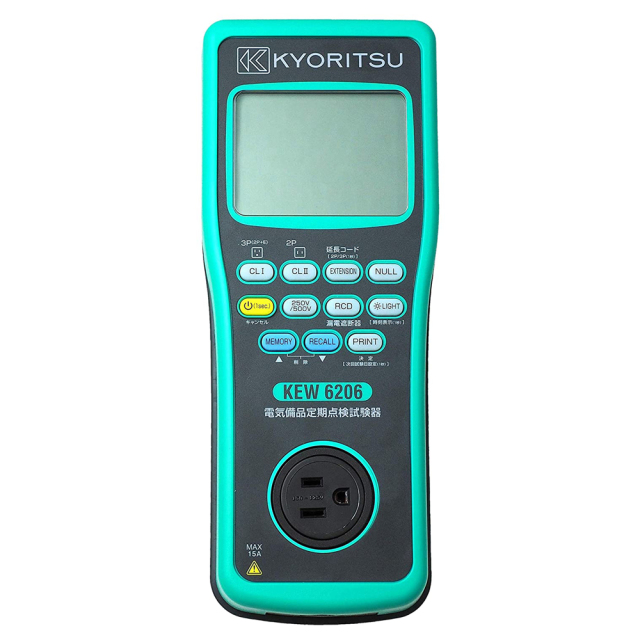

共立電気計器 電気備品定期点検試験器 KEW6206

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

電気設備定期点検試験器 KEW6206
電動工具の診断をスマートに!電気機器の管理・保全をスマートに!

• 試験ボタンを押すだけで接続変更なしに100/200Vの電動工具・電気機器の各種試験を自動実行して診断
  ※動力機器（三相３線200V機器）には対応しておりません。
• 実稼働時の機器の漏れ電流測定が可能、絶縁抵抗測定だけではわからない機器漏電を確実に診断
• 最大999件の診断結果を保存、USB接続でPCによるデータ管理が可能
  ※PCとの接続には専用ソフトウェア（KEW Report）とオプションのUSBケーブルが必要となります。
  （専用ソフトウェアは弊社HPにて無料でダウンロードできます）
• ラベルプリンタとの接続により、現場で診断結果のラベルを作成、定期点検の管理が簡単に
  ※ラベルプリンタ市販品

各種試験内容

試験の種類	試験内容
クラスⅠ試験 （外装に金属部があり、接地付き3Pプラグの機器）	保護導体抵抗測定（アースチェック）（試験電流DC200mA） 絶縁抵抗測定（250V/500V） 機器動作時の漏れ電流及び負荷電流測定)
クラスⅡ試験（2Pプラグの機器）	絶縁抵抗測定（250V/500V） 機器動作時の漏れ電流及び負荷電流測定
延長コード試験	保護導体抵抗測定（アースチェック）（試験電流DC200mA） 機器動作時の漏れ電流測定 L-N の非導通確認 断線チェック
プラグ型漏電遮断器試験	動作時間試験（感度電流 15mA） 感度電流試験（6mA ~ 16.5mA）

試験判定基準

ファンクション	保護導体 抵抗測定	絶縁抵抗測定 (250V/500V)	機器動作時の漏れ 電流測定
クラスⅠ試験	1Ω以下	1MΩ以上	1mA以下
クラスⅡ試験	---	3MΩ以上	1mA以下
延長コード試験	1Ω以下	5MΩ以上	1mA以下
プラグ型漏電遮断器試験	動作時間：100ミリ秒以下 不動作：定格感度電流の50%以下

主電源電圧測定

測定範囲	AC 30~230V (50/60Hz) ※1
確度	±5V

保護導体抵抗測定

測定範囲	0.00~20.00Ω
開放回路電圧	DC 5V±0.4V
測定電流	DC 200mA (公称値)
確度	±3%rdg±5dgt

絶縁抵抗測定

定格測定電圧	250V	500V
測定範囲	0.00~20.00MΩ
開放回路電圧	定格測定電圧の1.2倍以下
短絡電流	DC 1.5mA 以下
確度	±2%rdg±3dgt

漏れ電流測定/負荷電流測定

測定電流	漏れ電流	負荷電流
主電源電圧	95~214V
測定範囲	0.10~20.00mA	0.10~15.00A
確度	±3%rdg±5dgt	±10%rdg±5dgt

漏電遮断器試験

定格電圧	100/200V
感度電流	15mA
測定範囲	動作時間測定	感度電流試験
	0.0~500.0ms	0.0~40.0ms
確度	±2ms(≤40ms) ±8ms(>40ms)	試験電流に対し -4%~+4%

一般仕様

使用電池	単３形乾電池LR6（1.5V）×6
適合規格	IEC 61010-1, 61010-2-030 CAT Ⅱ 300V 汚染度2 IEC 61010-031, IEC 61326-2-2
外形寸法/質量	261（L）×104（W）×57（D）mm / 約930g（電池含む）
付属品	7283 （主電源コード） 7129A（ ワニグチコード） 7161A（ フラットテスト棒） 7284 （延長コードアダプタ） 8265 （逆接地アダプタ） 9193 （携帯用ケース） 8929 （ヒューズ［16A / 250V］） 9151 （肩掛けベルト・バックル） 3P/2P変換アダプタ、単３形乾電池（LR6）×6、取扱説明書

※1 動力機器（三相３線200V機器）には対応しておりません。

校正:別途料金
保証：メーカー保証
