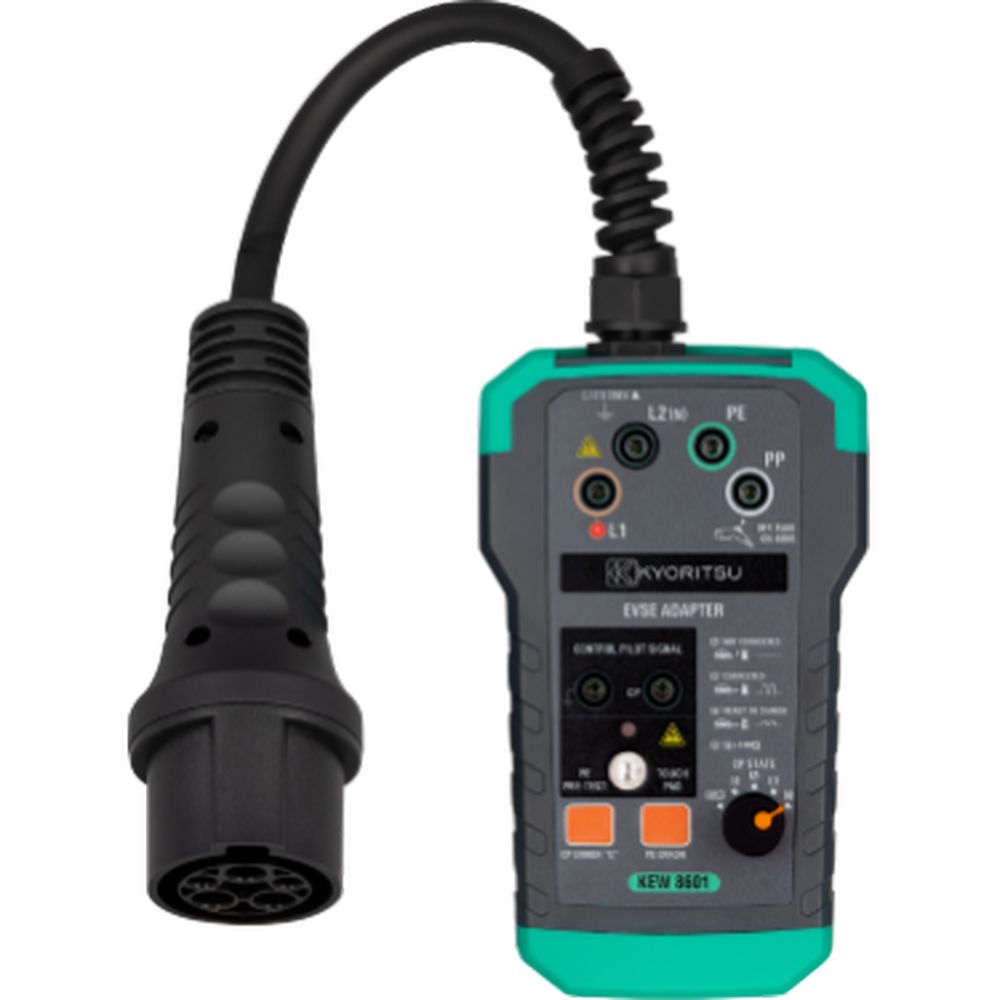

共立電気計器 EVSEアダプタ KEW 8601
EV普通充電器(EVSE)の動作チェックを簡単にする 試験用アダプタ・測定器との接続で各種試験をスマートに実施!
- 充電コネクタに接続することでアダプタが自動車を模擬、 充電器の動作シミュレーションが可能
- 測定端子に試験器を接続することで、自動車が接続された 状態にて充電器の電気的な試験を簡単に実施可能
- オシロスコープ等により、信号解析が可能な CP信号出力端子を搭載
実施可能な試験項目
| 試験項目 | KEW 8601 | KEW 8601 + 測定器 |
| 自動車接続のシミュレーション | 〇 | |
| 自動車異常時の動作チェック (CP信号喪失) |
〇 | |
| 自動車異常時の動作チェック (アース線断線) |
〇 | |
| 充電電圧出力確認 | 〇 | |
| 各端子間電圧の測定 | ー | 〇 |
| 充電ケーブルの絶縁抵抗測定 | ー | 〇 |
| 接地抵抗測定 | ー | 〇 |
| 漏電遮断器の動作試験 | ー | 〇 |
| リリース(ロック解除)ボタンの抵抗値(PP-PE間)測定 | ー | 〇 |
| CP信号解析 | ー | 〇 |
仕様表
| 充電プラグ | SAE J1772 / IEC 62196-2 type1 |
| 定格電圧 | 最大 AC 250V |
| 定格周波数 | 50/60Hz |
| 使用温湿度範囲 | 0~40ºC, 相対湿度 80% 以下 (結露のないこと) |
| 保存温湿度範囲 | -10~50ºC, 相対湿度 80% 以下 (結露のないこと) |
| 適合規格 | IEC 61010-1, IEC 61010-2-030 CAT Ⅱ 250V IEC 60529 (IP40) |
| 使用環境 | 高度 2000m 以下 |
| ケーブル長 | 約 250 mm |
| 外形寸法 | 本体: 172(L) × 105(W) × 57(D)mm プラグ部: 175(L) × 60(W) × 53(D)mm |
| 質量 | 約 840g |
| 本体付属品 | 9202(携帯用ケース) 取扱説明書 |
商品仕様
| 製品名: | 8601 |
|---|---|
| 型番: | 8601 |
| メーカー: | 共立電気計器 |
