共立電気計器 電源品質アナライザ 6315-01

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

電源品質・電力量すべてを1台で同時に記録

• 電力・電源品質を同時記録
  電力／高調波／波形／電源品質をすべてのチャンネル (ch)
  （電圧3ch、電流4ch）で同時に記録
• すぐに使えるサポート機能
  スタートナビ、結線チェック、センサ自動検出により
  簡単・確実な記録をサポート
• より精度の高い測定を実現
  有効電力確度 ：±0.3％rdg
  電圧／電流確度 ：±0.2％rdg
  電源品質測定の国際規格IEC 61000-4-30 Class S に適合
• IEC 61010-1 CAT IV 300V, CAT III 600V, CAT II 1000V
• 多彩なセンサオプション
  各種クランプセンサ、フレキシブルセンサをご用意、
  1000mAレンジから3000Aレンジまで対応
• 現場で電力使用状況を確認
  トレンドグラフ、デマンド推移図により一目で確認可能。表示部は鮮明で
  視認性にすぐれた3.5型カラーTFT液晶画面
• PC、Android端末でモニタリング
  Bluetooth無線通信により測定値をリアルタイムでモニタリング可能。
  データはSDカードへ保存

測定範囲

測定ライン	単相2線（最大4系統）、単相3線、三相3線、三相4線
測定・演算項目	電圧、電流、周波数、有効電力、無効電力、皮相電力、有効電力量、 無効電力量、皮相電力量、力率、中性線電流、デマンド、高調波、 電源品質（スウェル／ディップ／瞬停、トランジェントオーバー電圧、インラッシュカレント、不平衡率、IECフリッカ）
その他の機能	デジタル出力機能、アナログDCV入力機能

電圧測定

レンジ [TRUE RMS]	600.0/1000V
有効入力範囲(*)	各レンジの1~120％ (rms) 及び各レンジの200％ (peak)
表示範囲	各レンジの0.15~130％ （0.15％未満は0表示）
確度	±0.2％rdg±0.2％f.s.（正弦波、40~70Hz）
クレストファクタ	3以下
電圧トランジェント サンプリング速度	24µs

電流測定

レンジ [TRUE RMS]	8128 (50A タイプ)： 5000m/50.00A/オート 8127 (100A タイプ)： 10.00/100.0A/オート 8126 (200A タイプ) ： 20.00/200.0A/オート 8125 (500A タイプ) ： 50.00/500.0A/オート 8124/8130 (1000A タイプ)： 100.0/1000A/オート 8146/8147/8148 (10A タイプ)： 1000m/10.00A/オート 8129 (3000A タイプ)： 300.0/1000/3000A
有効入力範囲(*)	各レンジの1~110％ (rms) 及び各レンジの200％ (peak)
表示範囲	各レンジの0.15~130％ （0.15％未満は0表示）
確度	±0.2％rdg±0.2％f.s.＋クランプセンサ確度（正弦波、40~70Hz）
クレストファクタ	3以下

有効電力測定

確度	±0.3％rdg±0.2％f.s.＋クランプセンサ確度 （力率1、正弦波、40~70Hz）
力率の影響	±1.0％rdg （40~70Hz、力率1に対する力率0.5の指示値）

一般仕様

周波数範囲	40~70Hz
内部メモリ容量	フラッシュメモリ (4MB)
メモリカード	SDカード (2GB)
通信機能	USB Ver2.0 / Bluetooth Ver2.1 + EDR準拠 Class2
表示	3.5型カラーTFT液晶 （320×240ピクセル）
適合規格	IEC 61010-1 CAT IV 300V，CAT III 600V，CAT II 1000V 汚染度2 IEC 61010-2-030、IEC 61010-031、IEC 61326 IEC 61000-4-30 Class S、IEC 61000-4-15、IEC 61000-4-7
確度保証温湿度範囲	23±5℃、相対湿度：85％以下（結露の無きこと）
使用温湿度範囲	0~45℃、相対湿度：85％以下（結露の無きこと）
保存温湿度範囲	-20~60℃、相対湿度：85％以下（結露の無きこと）
電源	AC100~240V / 50~60Hz / 7VA max
使用電池	単3形（アルカリ or Ni-MH）×6 （アルカリ乾電池使用時、バックライトOFF： 約3時間）
外形寸法/質量	175 (L)×120 (W)×68 (D) mm 約900g （電池含む）
付属品	7255 （電圧用測定コード） 7219 （USBケーブル） 7169 （電源コード） 9125 （キャリングバッグ） 8326-02（SDカード 2GB） クイックマニュアル、単3形アルカリ乾電池×6、入力端子プレート×6 KEW Windows for KEW 6315 （PCソフトウェア）
オプション	8124、8125、8126、8127、8128 （負荷電流クランプセンサ） 8129、8130 （負荷電流フレキシブルクランプセンサ） 8146、8147、8148 （リーク電流~負荷電流クランプセンサ） 8312 （電源供給アダプタ） 9132 （マグネット付携帯ケース）

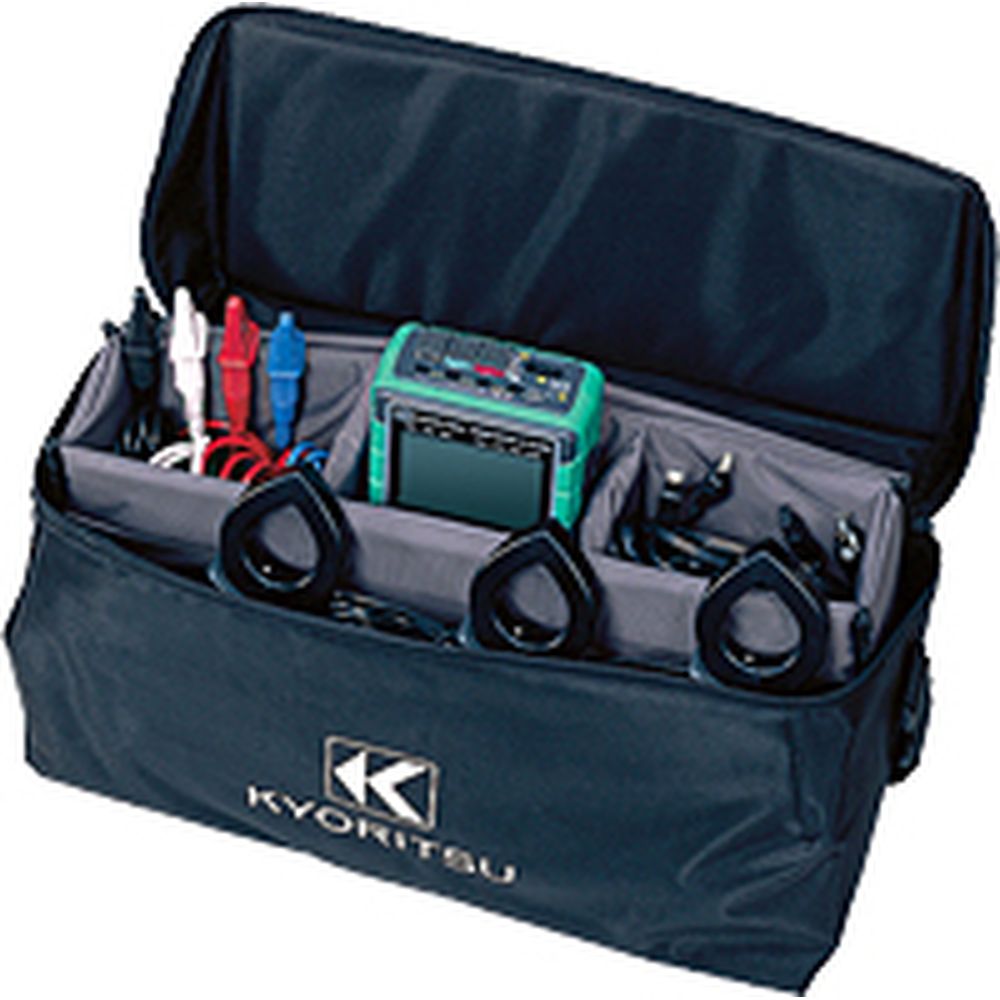

セットモデルもご用意しました

モデル名	KEW 6315-01	KEW 6315-02
付属センサ	8125 (500A) x 3	8125 (500A) x 2

セットモデル共通付属品

6315×1	7255（電圧用測定コード）
PCソフトウェア（CD）	7219（USBケーブル）
7169（電源コード）	9125（キャリングバッグ）
単3形乾電池×6	クイックマニュアル
8326-02（SDカード 2GB）	入力端子プレート×6

保証：メーカー保証
校正：別途料金
