概要
簡単!確実!安全!
グローバルに使える耐電圧・絶縁抵抗試験の新スタンダード

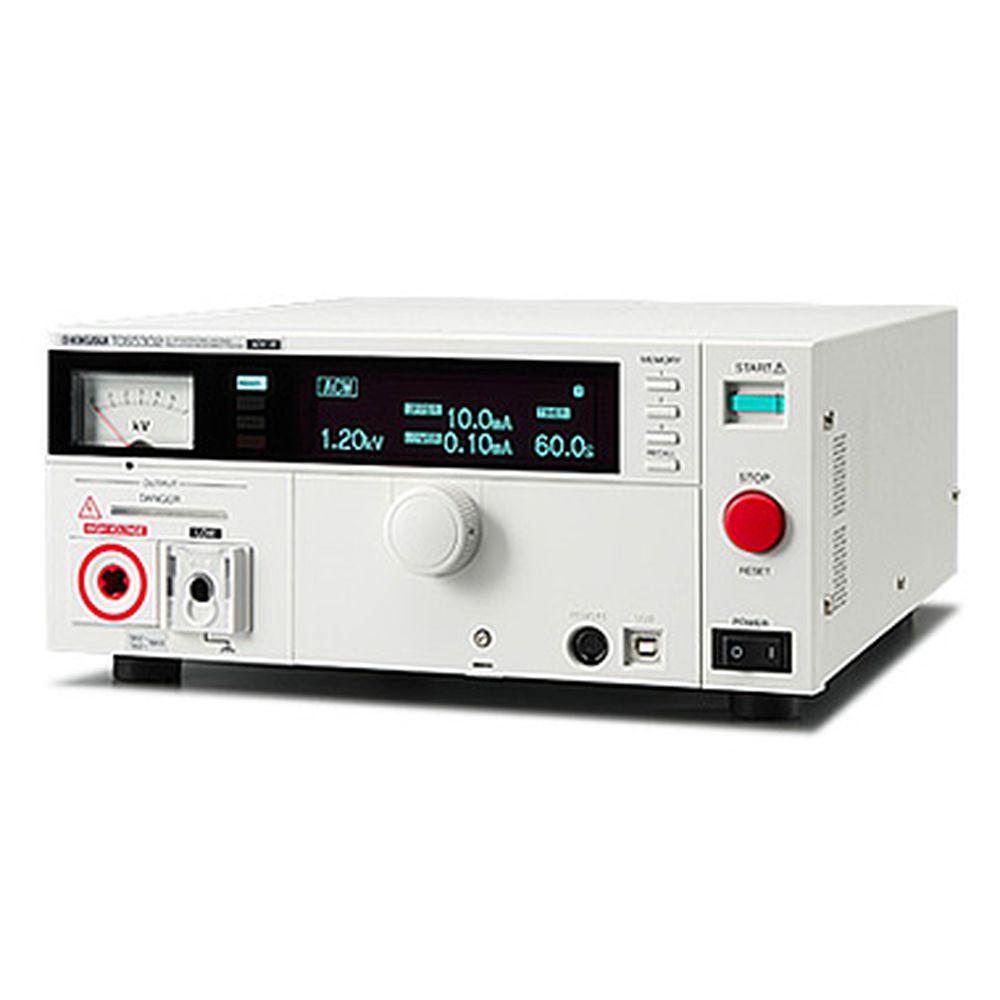

「TOS5300シリーズ」は、電気製品の安全確保に必要とされている4つの試験の中で、耐電圧試験、絶縁抵抗試験をするための試験器です。
出力は5kV/100mA(AC)、6kV/10mA(DC)で、IEC、EN、UL、VDE、JISなど各国の安全規格および電気用品安全法の要求事項に基づく電子機器、電子部品の耐電圧/絶縁抵抗試験が可能です。
また、新開発のスイッチングアンプを採用することにより試験電圧の安定性を向上。
ACライン電圧や周波数が変化しても出力電圧を一定に保つことができるため、電源環境が不安定な地域でも安定した試験が行えます。
様々なテストニーズに対応できる機能装備も充実。操作性・確実性・安全性を徹底した低価格な新スタンダードモデルです。
TOS5300 | TOS5301 | TOS5302 | |||
AC | 出力 | 範囲 | 0.05 kV ~ 5.00 kV | ||
出力部 | 設定確度 | ± (2 % of set + 20 V) [無負荷時] | |||
設定範囲 | 0.00 kV ~ 5.50 kV | ||||
設定分解能 | 10 V STEP | ||||
最大定格出力*1 | 500 VA (5 kV/100 mA) | ||||
最大定格電圧 | 5 kV | ||||
最大定格電流 | 100 mA [出力電圧0.5 kV 以上] | ||||
トランス容量 | 500 VA | ||||
出力電圧波形*2 | 正弦波 | ||||
出力電圧波形 ひずみ率 | 出力電圧0.5 kV 以上:3 % 以下(無負荷時、および純抵抗負荷時) | ||||
周波数 | 50 Hz / 60 Hz | ||||
周波数確度 | ±0.5 %(電圧上昇中を除く) | ||||
電圧変動率 | 10 % 以下(最大定格負荷→ 無負荷) | ||||
入力電圧変動 | ± 0.3 %(5 kV 無負荷時、電源電圧90 V ~ 250 V) | ||||
短絡電流 | 200 mA 以上(出力電圧1.0 kV 以上) | ||||
出力方式 | PWM スイッチング方式 | ||||
DC | 出力 | 範囲 | - | 0.05 kV ~ 6.00 kV | - |
出力部 | 設定確度 | ± (2 % of set + 20 V)[無負荷時] | |||
設定範囲 | 0.00 kV ~ 6.20 kV | ||||
設定分解能 | 10 V STEP | ||||
最大定格出力*1 | 50 W(5 kV / 10 mA) | ||||
最大定格電圧 | 6 kV | ||||
最大定格電流 | 10 mA | ||||
リップル(TYP値) | 5 kV無負荷時 | 50 Vp-p | |||
最大定格負荷 | 100 Vp-p | ||||
電圧変動率 | 3% 以下(最大定格負荷 → 無負荷) | ||||
短絡電流(TYP値) | 40 mA(6 kV 出力時) | ||||
放電機能 | 試験終了時に強制放電(放電抵抗125 kΩ) |
付属品:上記参照
保証:メーカー保証
校正:別途料金
商品仕様
製品名: | TOS5300 |
---|---|
型番: | TOS5300 |
メーカー: | 菊水電子工業 |
