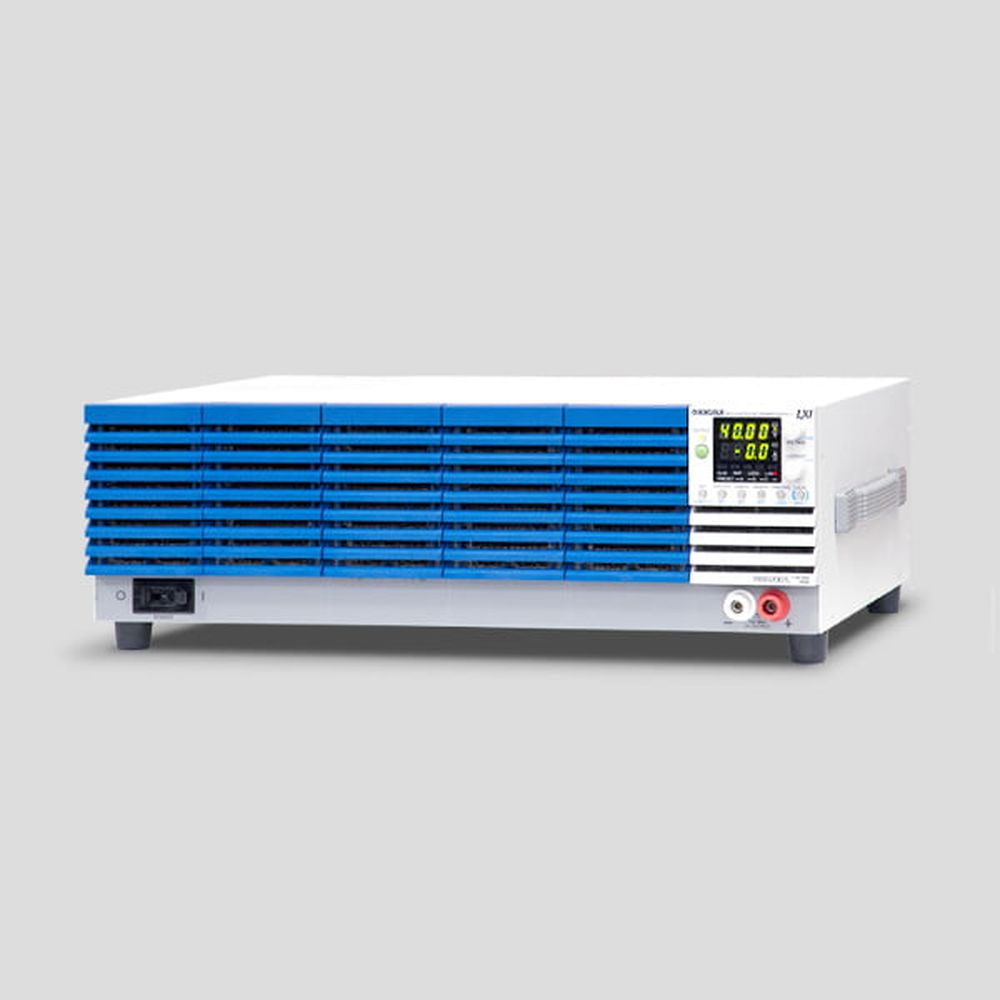

【お問合せ商品】菊水電子工業 コンパクト・ワイドレンジ直流電源 PWR2001ML

【お問合せ商品】菊水電子工業 コンパクト・ワイドレンジ直流電源 PWR2001ML

定価: ¥484,000(税込)
価格: ¥459,800 (税込) 5%OFF
メーカー： 菊水電子工業
型番： PWR2001ML

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

コンパクト・ワイドレンジ直流電源 PWR-01シリーズ

  • シーケンス機能搭載(トリガ同期可能)
  • 内部抵抗可変機能搭載
  • LAN/USB/RS232C通信インターフェース標準装備
  • VMCB(仮想マルチチャンネルバス)機能でネットワーク型遠隔制御・監視をサポート
  • 出力は広範囲な電圧・電流設定の組み合わせが可能な電力型(3倍~4倍比)
  • 入力電源電圧はユニバーサル対応(85V~265V)
  • コンフィグ設定のショートカット機能と表示(コンフィグ設定が最大3つ登録可能)
  • プリセットメモリー機能(電圧/電流/OVP/OCP/UVLの各設定が3組)
  • ブリーダ(シンク)オン/オフが可能、更に強力ブリーダモード設定可能
  • 出力オン/オフ ディレイ機能搭載
  • ソフトスタート/ストップ機能搭載
  • 動作保証周囲温度 50℃を実現(保存温度は-25℃~+60℃)

仕様(クリックorタップで開閉します)

AC入力
項目/形名 PWR2001L PWR2001ML PWR2001MH PWR2001H
公称入力定格 100 Vac ~ 240 Vac、50 Hz ~ 60 Hz 、単相
入力電圧範囲 85 Vac ~ 265 Vac
入力周波数範囲 47 Hz ~ 63 Hz
電流(TYP 値)?*1 100 Vac 28.0 A
200 Vac 14.0 A
突入電流 125 A 以下
電力(MAX)?*2 2800 VA
力率(TYP 値)?*1 0.99(入力電圧 100 V)/ 0.97(入力電圧 200 V)
効率(TYP 値)?*1 75 %
出力保持時間?*2 20 ms 以上
  • *1?定格出力電流における定格出力電力時。
  • *2?100 Vac、定格出力電力時。
出力
項目/形名 PWR2001L PWR2001ML PWR2001MH PWR2001H
定格 出力電圧?*1 40 V 80 V 240 V 650 V
出力電流?*1 200 A 100 A 25.0 A 9.25 A
出力電力 2000 W
電圧 設定可能最大電圧?*2 42 V 84 V 252 V 682.5 V
設定確度 ±(0.05 % of setting +0.05 % of rating)
設定分解能 200 mV 400 mV 1000 mV 2500 mV
FINE 適用 OUT OFF 時 10 mV 10 mV 100 mV 100 mV
FINE 適用 OUT ON 時 1 mV 1 mV 10 mV 10 mV
通信インターフェース使用時 0.1 mV 0.1 mV 0.1 mV 0.1 mV
電源変動?*3 ± 6 mV ± 10 mV ± 26 mV ± 67 mV
負荷変動?*4 ± 6 mV ± 10 mV ± 26 mV ± 67 mV
過渡応答?*5 1 ms 以下 2 ms 以下 2 ms 以下 3 ms 以下
リップルノイズ?*6 p-p?*7 50 mV 70 mV 120 mV 350 mV
rms?*8 5 mV 5 mV 20 mV 50 mV
立上り時間 全負荷 50 ms 以下 100 ms 以下
無負荷 50 ms 以下 100 ms 以下
立下り時間?*9 全負荷 50 ms 以下 150 ms 250 ms
無負荷 500 ms 以下 1200 ms 2000 ms
リモートセンシング最大補償電圧(片道) 1.5 V 4 V 5 V 5 V
温度係数?*10 100 ppm/ ℃
電流 設定可能最大電流?*2 210 A 105 A 26.25 A 9.7125 A
設定確度?*11 ±(0.5 % of setting +0.1 % of rating)
設定分解能 1000 mA 500 mA 100 mA 50 mA
FINE 適用 OUT OFF 時 100 mA 100 mA 10 mA 10 mA
FINE 適用 OUT ON 時 10 mA 10 mA 1 mA 1 mA
通信インターフェース使用時 0.1 mA 0.1 mA 0.1 mA 0.1 mA
電源変動 ± 22 mA ± 12 mA ± 4.5 mA ± 2.9 mA
負荷変動 ± 45 mA ± 25 mA ± 10.0 mA ± 6.9 mA
リップルノイズ?*12 rms?*8 400 mA 200 mA 60 mA 30 mA
立上り時間(TYP 値) 全負荷 50 ms 100 ms
立下り時間(TYP 値) 全負荷 50 ms 100 ms
温度係数?*10 100 ppm/ ℃
設定可能最大内部抵抗値 0.200 Ω 0.8 7.200 Ω 52.70 Ω
  • *1?最大出力電圧と最大出力電流は最大出力電力によって制限。
  • *2?OVP 作動点/ OCP 作動点の約 95% に制限可能。
  • *3?85 Vac ~ 135 Vac、または 170 Vac ~ 265 Vac、一定負荷。
  • *4?定格出力電圧で、負荷を無負荷→全負荷(定格出力電力/定格出力電圧)まで変化させた時の変化量。 センシングポイントにて測定。
  • *5?出力電圧が定格出力電圧の±(0.1% + 10 mV)以内に復帰する時間。負荷電流の変動値は設定した出力電圧での最大電流の 50% ~ 100%。
  • *6?JEITA 規格 RC-9131C のプローブを使用して測定。定格出力電流にて。
  • *7?測定周波数帯域が 10 Hz ~ 20 MHz の場合。
  • *8?測定周波数帯域が 10 Hz ~ 1 MHz の場合。
  • *9?ブリーダ回路の設定がブリーダノーマルの場合。
  • *10?周囲温度 0℃~ 50℃の範囲の場合。
  • *11?定格電流の 1% ~ 100% の範囲にて適用。0% ~ 1% 未満に関しては、TYP 値 (0.1% of rating)。
  • *12?出力電圧が定格の 10% ~ 100% の場合。定格出力電流にて。
表示機能
項目/形名 PWR2001L PWR2001ML PWR2001MH PWR2001H
電圧表示 最大表示 99.99 999.9
表示確度 ±(0.2 % of reading +5 digits)
電流表示 最大表示 999.9 99.99
表示確度 ±(0.5 % of reading +8 digits)
電力表示 PWR DSPL キー点灯(赤色)
最大表示 9999
表示確度 電流値と電圧値の乗算結果を切り替えて表示
保護機能
項目/最大出力電力モデル 400W 800W 1200W 2000W
過電圧保護(OVP) 出力オフ?*1、OVP 表示、ALM 点灯
設定範囲 定格出力電圧の 10 % ~ 112 %
設定確度 ±(1.5 % of rating)
過電流保護(OCP)?*2 出力オフ?*1、OCP 表示、ALM 点灯
設定範囲 定格出力電流の 10 % ~ 112 %
設定確度 ±(3 % of rating)
前面出力端子過電流保護(FOCP)?*3 出力オフ?*1、FOCP 表示、ALM 点灯
設定値(固定) 11 A(TYP 値)
低電圧制限(UVL) 設定した電圧値以下に設定不可
設定範囲 定格出力電圧の 0 % ~ 105 %
過熱保護(OHP) 出力オフ、OHP 表示、ALM 点灯
センシング誤接続保護(SENSE) 出力オフ、SENS 表示、ALM 点灯
AC 入力低下保護(AC-FAIL) 出力オフ?*4、AC 表示、ALM 点灯
シャットダウン(SD) 出力オフ?*1、SD 表示、ALM 点灯
電力制限(POWER LIMIT) ALM 点滅
設定値(固定) 定格出力電力の約 105 %
通信監視(WATCHDOG) 出力オフ、WDOG 表示、ALM 点灯
ワンコントロール並列運転保護(PRL ALM) 出力オフ?*1、PRL 表示、ALM 点灯
  • *1?2000W モデルは出力オフ、またはブレーカトリップ。
  • *2?負荷の急激な変化に対する本製品の出力端内蔵コンデンサからの放電電流ピーク値に対しては保護されません。
  • *3?最大設定可能電流が 11 A 以上の機種に搭載。OCP 設定値が FOCP 値より低い場合には、OCP 設定が優先。
  • *4?アラーム発生原因除去後の自動復帰を選択可能。
信号出力/入力
項目/最大出力電力モデル 400W 800W 1200W 2000W
モニタ信号出力 電圧モニタ(VMON) モニタ電圧レンジ選択可能:0 V ~ 5 V、または0 V ~ 10 V
設定確度 2.5 % of f.s.?*1
電流モニタ(IMON) モニタ電圧レンジ選択可能:0 V ~ 5 V、または0 V ~ 10 V
設定確度 2.5 % of f.s.?*1
ステータス信号出力?*2 OUTON STATUS 出力オン時にオン
CV STATUS CV 動作時にオン
CC STATUS CC 動作時にオン
ALARM STATUS アラーム作動時にオン
POWER ON STATUS POWER オン時にオン
トリガ信号 入力(TRG IN) 論理選択可能:LOW(0 V ~ 1.5 V)、 HIGH(3.5 V ~ 5 V)
入力インピーダンス:10 k Ω(TYP 値)
出力(TRG OUT) 論理選択可能:LOW(0 V ~ 0.6 V)、 HIGH(4.2 V ~ 5 V)
パルス幅:100 μs(TYP 値)
  • *1?f.s. は選択したレンジにおけるフルスケール。10 V レンジならば 10 V、5 V レンジならば 5 V を指します。
  • *2?フォトカプラオープンコレクタ出力。最大電圧 30 V、最大電流(シンク)8 mA。出力および制御回路とは絶縁。ステータスコモンはフローティング(対接地電圧 60 V 以内)。ステータス信号間は非絶縁。
制御機能
項目/最大出力電力モデル 400W 800W 1200W 2000W
外部コントロール 出力電圧制御 (VPGM) 定格出力電圧の 0 % ~ 100 %
制御電圧選択可能:0 V ~ 5 V、または 0 V ~ 10 V
確度 5 % of rating
出力電流制御(IPGM) 定格出力電流の 0 % ~ 100 %
制御電圧選択可能:0 V ~ 5 V、または 0 V ~ 10 V
確度 5 % of rating
出力オン/オフ制御 OUTPUT ON/OFF CONT 論理選択可能:
LOW(0 V ~ 0.5 V)または短絡で出力オン、
HIGH(4.5 V ~ 5 V)
または開放で出力オフ
HIGH(4.5 V ~ 5 V)または開放で出力オン、
LOW(0 V ~ 0.5 V)
または短絡で出力オフ
出力
シャットダウン制御
SHUT DOWN		 LOW(0 V ~ 0.5 V)または短絡で出力オフ
アラームクリア制御
ALM CLR		 LOW(0 V ~ 0.5 V)または短絡でアラームクリア
その他機能
項目/最大出力電力モデル 400W 800W 1200W 2000W
出力オン/オフディレイ 設定範囲:0.0 s、0.5 s ~ 99.9 s?*1 設定分解能:0.1 s
ソフトスタート/ソフトストップ 設定範囲:0.0 s、0.5 s ~ 10.0 s?*1 設定分解能:0.1 s
過電流保護(OCP)作動ディレイ 設定範囲:0.0 s ~ 2.0 s?*1 設定分解能:0.1 s
プリセットメモリー 電圧設定値、電流設定値、OVP 設定値、OCP 設定値と UVL 設定値の組み合わせを 3 つまで保存
キーロック OUTPUT キー以外の操作を無効
コンフィグショートカット コンフィグ設定の項目を、SC1、SC2、および SC3 キーに 3 つまで登録
シーケンス プログラム数:1
ステップ数:64
繰り返し回数:1 ~ 99998、INFinity
区間ループ構成可能数:16
区間ループ数:2 ~ 99998
ステップ時間:0.1 s ~ 100 h(ステップ遷移/ランプ遷移 共通)
同期運転 電圧と電流の設定を同期、シーケンスプログラムのステップ再開を同期
ワンコントロール並列運転?*2 マスタ機を含め最大 3 台(同一モデル) マスタ機を含め最大 2 台(同一モデル)
直列運転?*3 2 台(同一モデル)
マルチチャンネル(VMCB) マスタ機 -PC 間 接続 LAN、USB、RS232C
スレーブ機 接続 LAN
  • *1?工場出荷時 0.0 s。
  • *2?マスター、スレーブ間の電流差は 5 %(TYP 値)。
  • *3?H タイプは除く。
動作表示
項目/最大出力電力モデル 400W 800W 1200W 2000W
OUTPUT ON/OFF 出力オン時に OUTPUT LED 点灯(緑色)
出力オン/オフディレイ 設定時に” DLY” 点灯、動作中は ” DLY” 点滅
出力オンディレイ動作中は OUTPUT LED 点滅(オレンジ色)
出力オフディレイ動作中は OUTPUT LED 点滅(緑色)
ソフトスタート/ソフトストップ 設定時に” SS” 点灯、動作中は” SS” 点滅
ソフトスタート動作中は OUTPUT LED 点灯(緑色)
ソフトストップ動作中は OUTPUT LED 点滅(緑色)
CV 動作 CV LED 点灯(緑色)
CC 動作 CC LED 点灯(赤色)
アラーム 動作 保護機能作動時に ALM LED 点灯(赤色)
電力制限(POWER LIMIT)作動時は ALM LED 点滅(赤色)
出力オン時に保護機能が作動した時は OUTPUT LED 点滅(オレンジ色)
プリセットメモリー プリセットメモリー呼び出し/保存時にPRESET A/ B/ C LED のどれかが点灯(緑色)
キーロック動作 キーロック状態で LOCK LED 点灯(緑色)
リモート動作 リモートコントロール時に REMOTE LED 点灯(緑色)
LAN 動作 LAN LED 点灯/点滅(状態によって変化)
No Fault 状態(緑色)
Fault 状態(赤色)
スタンバイ状態(オレンジ色)
WEB Identify 状態(緑色:点滅)
ブリーダ回路 ハイパーブリーダ設定時に ” HB ” 点灯
内部抵抗可変(VIR) 設定時に” VIR ” 点灯
シーケンス シーケンスを実行中に ” SEQ ” 点灯、トリガ待ち時は ” SEQ ” 点滅
インターフェース
項目/最大出力電力モデル 400W 800W 1200W 2000W
共通仕様 ソフトウェアプロトコル IEEE Std 488.2-1992
コマンド言語 SCPI Speci?cation 1999.0 に準拠
RS232C ハードウェア EIA232D 仕様に準拠(コネクタを除く)
RJ-45 コネクタ(オス)?*1
ボーレート : 1200, 2400, 4800, 9600, 19200, 38400, 57600 ,115200 bps
データ長 8 Bit、ストップビット 1Bit、パリティビットなし
フロー制御なし
プログラムメッセージターミネータ 受信時 LF、送信時 CR/LF
USB ハードウェア USB2.0 仕様に準拠、通信速度 480 Mbps(HighSpeed)
ソケット B タイプ
プログラムメッセージターミネータ 受信時 LF or EOM、送信時 LF + EOM
デバイスクラス USBTMC-USB488 デバイスクラス仕様に準拠
LAN ハードウェア IEEE 802.3 100Base-TX/10Base-T Ethernet
LXI Speci?cation 2011 Ver.1.4 に準拠
LXI HiSLIP Extended Function Rev.1.01 に準拠
IPv4, RJ-45 コネクタ?*2
通信プロトコル VXI-11、SCPI-RAW、HiSLIP
プログラムメッセージターミネータ VXI-11、HiSLIP: 受信時 LF or END、送信時 LF + END
SCPI-RAW: 受信時 LF、送信時 LF
  • *1?変換用ケーブル RD-8P/ 9P はオプション。
  • *2?カテゴリ 5、ストレートケーブルを使用。
一般
項目/最大出力電力モデル 400W 800W 1200W 2000W
質量(本体のみ) 約 3 kg 約 5.5 kg 約 7.5 kg 約 13 kg
寸法 外形寸法図参照(カタログ P15)
環境条件 動作環境 屋内使用、過電圧カテゴリ II
動作温度 0 ℃~ +50 ℃
動作湿度 20 %rh ~ 85 %rh(結露なし)
保存温度 -25 ℃~ +60 ℃
保存湿度 90%rh 以下(結露なし)
高度 2000 m まで
冷却方式 ファンによる強制空冷
接地極性 負接地または、正接地可能
対接地電圧 L/ ML/ MH タイプ:± 500 Vmax
H タイプ:± 800 Vmax
耐電圧 一次 - シャシ間 1500 Vac、1 分間印加で異常なし
一次 - 二次間 L/ ML/ MH タイプ:1650 Vac、1 分間印加で異常なし
H タイプ:1900 Vac、1 分間印加で異常なし
二次 - シャシ間 L/ ML/ MH タイプ:2300 Vdc、1 分間印加で異常なし
H タイプ:2640 Vdc、1 分間印加で異常なし
絶縁抵抗 一次 - シャシ間 500 Vdc、100 M Ω 以上(70 %rh 以下)
一次 - 二次間 L/ ML/ MH タイプ:500 Vdc、100 M Ω 以上(70 %rh 以下)
H タイプ:1000 Vdc、100 M Ω 以上(70 %rh 以下)
二次 - シャシ間 L/ ML/ MH タイプ:500 Vdc、40 M Ω 以上(70 %rh 以下)
H タイプ:1000 Vdc、40 M Ω 以上(70 %rh 以下)
付属品 取扱説明書

商品仕様

製品名: PWR2001ML
型番: PWR2001ML
メーカー: 菊水電子工業
