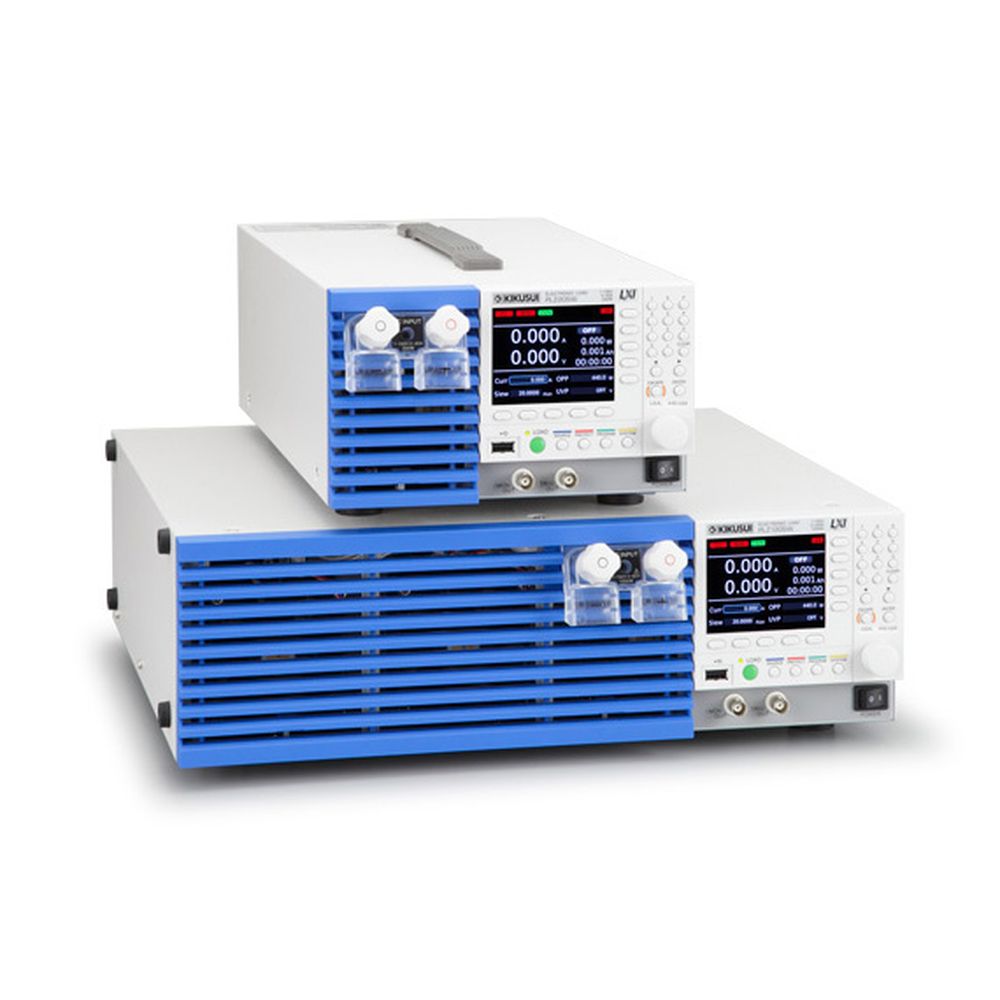

【お問合せ商品】菊水電子工業 電子負荷 PLZ405W

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

概要
フラッグシップモデル、誕生。 継承、そして深化。新たなる電子負荷のスタンダード 高速応答・大容量化・省スペース化・・・ PLZ-5Wシリーズ（以下、PLZ-5W）は、従来機（PLZ-4Wシリーズ）の優れた操作性を継承しつつ、視認性の高いカラー液晶ディスプレイ（LCD）を採用。最大動作電圧150V、最低動作電圧1V で低電圧入力にも対応しています。本シリーズは、定電流、定抵抗、定電圧、定電力、定電流＋定電圧、定抵抗＋定電圧の6つの動作モードに加えて、電圧入力に対して任意の電流設定が可能な任意IV特性（ARB）モードを新たに搭載した、高性能な直流電子負荷装置です。 最高スルーレート60A/μs（PLZ1205W）の高速応答と10μAの最小設定分解能（PLZ205W Lレンジ）に加え、ソフトスタート機能、可変スルーレート、レスポンス切替（CV/CR モード）、スイッチング機能、ABCプリセットメモリ、20個のセットアップメモリ、シーケンス機能など多彩な機能を備えています。また高速応答が可能になったことにより、高速な電流可変が必要な電源試験や電流センサーの試験などに柔軟に対応します。また外部電圧入力も広帯域化が図られ、さまざまなアプリケーションへの対応が可能です。さらに、ブースタ（PLZ2405WB）を接続することにより最大10.8kW/2160Aを省スペースで実現できます（当社従来比）。 通信インターフェースもLAN（LXI）/USB/RS232Cを標準装備し、各種検査システムへの組み込みが容易です。
定電流（CC）モード
形名			PLZ205W	PLZ405W	PLZ1205W
動作範囲		Hレンジ	0A~40A	0A~80A	0A~240A
		Mレンジ	0A~4A	0A~8A	0A~24A
		Lレンジ	0A~0.4A	0A~0.8A	0A~2.4A
設定可能範囲		Hレンジ	0A~42A	0A~84A	0A~252A
		Mレンジ	0A~4.2A	0A~8.4A	0A~25.2A
		Lレンジ	0A~0.42A	0A~0.84A	0A~2.52A
分解能		Hレンジ	1mA	2mA	5mA
		Mレンジ	0.1mA	0.2mA	0.5mA
		Lレンジ	0.01mA	0.02mA	0.05mA
設定確度		Hレンジ	±（0.2％ of set + 0.1％ of range）
		Mレンジ	±（0.2％ of set + 0.3％ of range）
		Lレンジ	±（0.2％ of set + 1％ of range）
	並列運転	Hレンジ	±（0.4％ of set + 0.8％ of range）
		Mレンジ	±（0.4％ of set + 0.8％ of range）
		Lレンジ	±（0.4％ of set + 5％ of range）
入力電圧変動*1定格電力 / 150Vの電流にて入力電圧を1V~150Vまで変動させた時			4mA	8mA	24mA
リップル		rms*2測定周波数帯域：10Hz ~ 1MHz	4mA	8mA	24mA
		p-p*3測定周波数帯域：10Hz ~ 20MHz	40mA	80mA	200mA

付属品：上記参照
保証：メーカー保証
校正：別途料金
