【お問合せ商品】菊水電子工業 高機能交流安定化電源 PCR3000LE

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

新エネルギー分野...その推進をサポートする試験用交流電源のニュー・ステージ

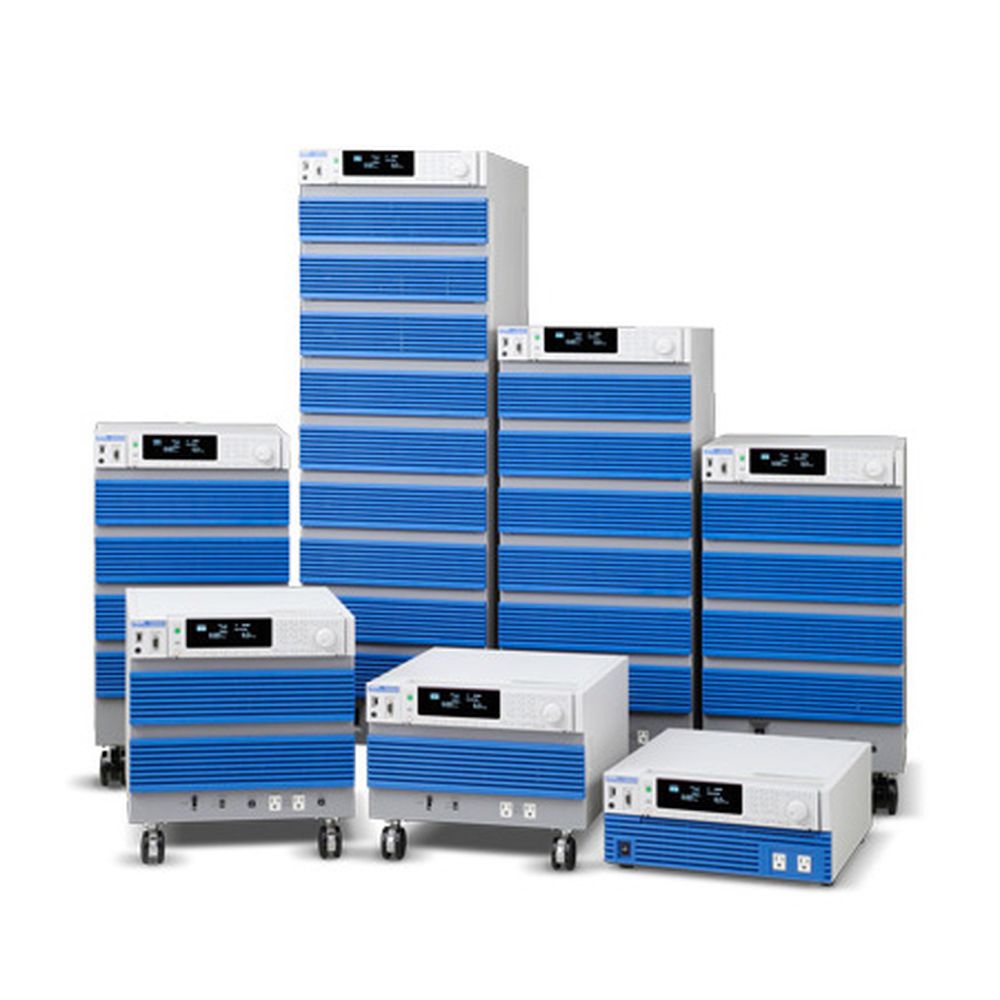

PCR-LEシリーズは、当社PCR(L/LA)シリーズ(リニアアンプ方式)の流れを継承する高性能、多機能型交流電源です。
高品位な安定化電源としての利用はもちろん、広帯域に自由に波形制御できるリニアアンプ方式の特性を活かした様々な応用が可能です。
特に、「新エネルギー分野」と呼ばれる、太陽光、風力、燃料電池、ガスエンジンといった分散型発電の「系統連系試験」での
中核装置として、負荷装置や電力アナライザ等と連携した試験システムの構築が可能です。

また、豊富なオプション類を組み合わせることで、低周波イミュニティ試験や各種の電源環境試験にも対応。
さらに並列、単相3線、三相運転オプションにより、単相で27kVA、単相3線で54kVA、三相で81kVAまで拡張することができますので、
大規模なEMCサイト用電源、また大容量化する産業用エアコンの試験用電源として利用することができます。

項目／形名	PCR500LE	PCR1000LE	PCR2000LE	PCR3000LE	PCR4000LE	PCR6000LE	PCR9000LE
入力定格（AC実効値）
電圧	85Vac~132Vac/170Vac~250Vac *1					170Vac~250Vac*
相数	単相					単相*	三相3線*
周波数	47Hz~63Hz
皮相電力	約0.93kVA	約1.8kVA	約3.6kVA	約5.5kVA	約7.3kVA	約10.6kVA	約15.7kVA
力率 *2	0.97（TYP値）
最大電流 *1	11.3A/5.5A	22A/10.8A	44A/21.5A	66A/32A	88A/43A	64A	55A
*PCR6000LEおよびPCR9000LEは、下記入力仕様にも対応いたします（ご注文時にご指定ください）。 形名 PCR6000LE PCR9000LE 3P3W200V 3P4W400V 3P4W400V 電圧 170Vac~250Vac 線間電圧324Vac~440Vac（相電圧 187Vac~254Vac） 相数 三相3線 三相4線 三相4線 各相入力最大電流 38A 21A 30A
出力定格（AC実効値）
電圧（出力L/Hレンジ）	1V~150V/2V~300V
分解能	0.1V
電圧設定確度（出力L/Hレンジ）*3	±（0.3 % of set + 0.6V）
最大電流 *4	5A/2.5A	10A/5A	20A/10A	30A/15A	40A/20A	60A/30A	90A/45A
相数	単相
電力容量	500VA	1kVA	2kVA	3kVA	4kVA	6kVA	9kVA
最大ピーク電流 *5	最大電流（実効値）の4倍（TYP値）
最大逆潮流 *6	最大電流（実効値）の30%
負荷力率	0~1（推相または遅相）*4
周波数	1Hz~999.9Hz
分解能	0.01Hz（1.00Hz~100.0Hz）、0.1Hz（100.0Hz~999.9Hz）

保証：メーカー保証
校正：別途料金
