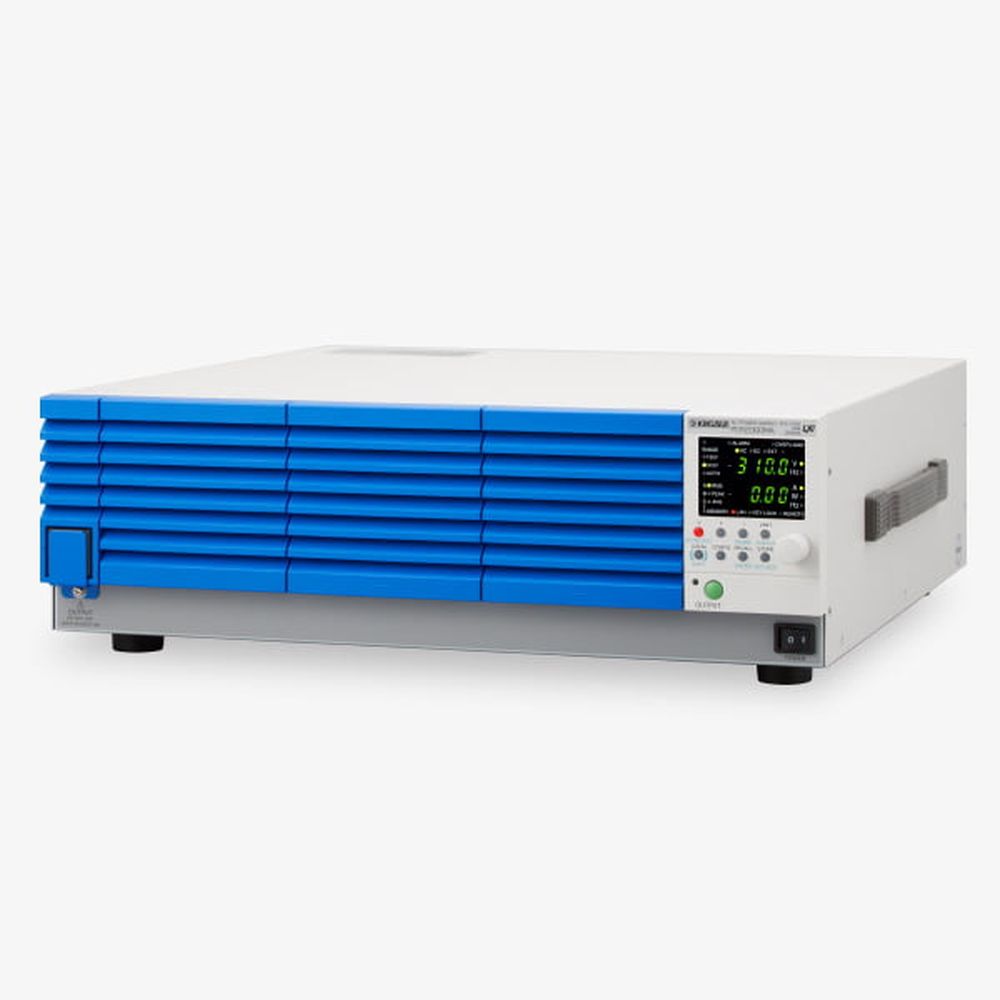

交流電源 PCR-MAシリーズ
- PWMインバータ方式を採用したコンパクトな交流電源
- AC出力：0V~155V／0V~310V・40Hz~500Hz
- DC出力：±0V~219V／±0V~438V
- 最大ピーク電流は定格（実効値）の3倍
- 各種通信インターフェース(LAN,USB標準装備)
- センシング機能
仕様
一般仕様
| 項目／形名 | PCR500MA | PCR1000MA | PCR2000MA | PCR4000MA | |
| 絶縁抵抗 | 入力⇔シャシ、 出力⇔シャシ、 入力⇔出力間 |
DC500V、30MΩ以上 | |||
| 耐電圧 | 入力⇔シャシ、 出力⇔シャシ、 入力⇔出力間 |
AC1.5kV、1分間 | |||
| 接地連続性 | AC25A、0.1Ω以下 | ||||
| 電磁適合性 (EMC) *1、*2 | 以下の指令および規格の要求事項に適合 EMC指令 2014/30/EU EN 61326-1(Class A） EN 61000-3-2 EN 61000-3-3 |
||||
| 適用条件：負荷線は30m未満、その他本製品に接続するケーブルおよび電線は、すべて3m未満を使用 | |||||
| 安全性 *1 | 以下の指令および規格の要求事項に適合 低電圧指令 2014/35/EU、EN 61010-1（Class 1,汚染度 2） |
||||
| 回路方式 | PWMインバータ方式 | ||||
| 環境 | 動作環境 | 屋内使用、過電圧カテゴリⅡ | |||
| 動作温度・湿度範囲 | 0℃~40℃、20％rh~80％rh (結露なし) | ||||
| 保存温度・湿度範囲 | 0℃~40℃、20％rh~80％rh (結露なし) | ||||
| 高度 | 2000mまで | ||||
| 外部寸法 | 214W×124（155）H×350 （400）Dmm |
429（450）W×128（150）H× 350（400）Dmm |
429（450）W×128（150）H× 450（510）Dmm |
429（440）W×262（285）H× 520（575）Dmm |
|
| 質量 | 約 6.5kg | 約 11kg | 約 16kg | 約 32kg | |
| 入力端子 | インレット | M4端子台 | M6端子台 | M6端子台 | |
| 出力端子 | M4端子台 | M6端子台 | |||
| 付属品 | 電源コード | 1本 プラグ付き 線長：約2.5m |
1本 3芯キャブタイヤケーブル太さ：3.5m㎡ プラグ無し 線長：約3m |
1セット コア付き 単芯ケーブル3本 太さ：5.5m㎡ プラグ無し 線長：約3m |
1セット 単芯ケーブル3本 太さ：14m㎡ プラグ無し 線長：約3m |
| コア | 1個 | 1個 | 1個 | 1個 | |
| 結束バンド | 1個 | 1個 | 1個 | 1個 | |
| CD-ROM *3 | 1枚 | ||||
| パッキングリスト×1部、クイックリファレンス×各1部（和文/英文）、安全のために×1部 | |||||
|
|||||
出力定格DCモード
| 項目／形名 | PCR500MA | PCR1000MA | PCR2000MA | PCR4000MA | |
| 電圧範囲（155V/310V レンジ ） | 定格電圧範囲 | 0V~155V/0V~310V | |||
| 設定電圧範囲 | 0V~157.5V/0V~315V | ||||
| 電圧設定分解能 | 0.1V | ||||
| 電圧設定確度 *1 | ± （1% of set + 0.6V/1.2V） | ||||
| 出力相数 | 単相 | ||||
| 最大電流 *2 | 5A/2.5A | 10A/5A | 20A/10A | 40A/20A | |
| 最大ピーク電流 *3 | 15A/7.5A | 30A/15A | 60A/30A | 120A/60A | |
| 負荷力率 | 0~1（進相または遅相） | ||||
| 電力容量 | 500VA | 1kVA | 2kVA | 4kVA | |
| 周波数設定範囲 | 40Hz~500Hz | ||||
| 周波数設定分解能 | 0.1Hz | ||||
| 周波数確度 | ± 2×10-4以内 | ||||
出力電圧安定度
| 項目／形名 | PCR500MA | PCR1000MA | PCR2000MA | PCR4000MA |
| 電源変動 *7 | ± 0.15%以内 | |||
| 負荷変動 *8（155V/310V レンジ ） | 40Hz~100Hz、DCの時：± 0.15V/± 0.3V以内 上記以外の時：± 0.5V/±1V以内 |
|||
| 出力周波数変動 *9 | ± 1%以内 | |||
| リップルノイズ *10 | 0.8Vrms/1.6Vrms （TYP値） | |||
| 周囲温度変動 *11 | 100ppm/℃ （TYP値） | |||
| 出力電圧波形歪率 *12 | 0.5％以下 | |||
| 出力電圧応答速度 *13 | 150μs （TYP値） | |||
| 効率 *14 | 70％以上 | |||
測定値表示*15
| 項目／形名 | PCR500MA | PCR1000MA | PCR2000MA | PCR4000MA | ||
| 電圧測定 | 分解能 | 0.1V | ||||
| 確度（155V/310Vレンジ） | RMS、AVE *16 | 45Hz~65Hz、DCの時：±（0.5% of reading + 0.3V/0.6V） 上記以外の時：±（0.7% of reading + 0.9V/1.8V） |
||||
| 電流測定 | 分解能 | 0.01A | 0A~99.99A：0.01A 100A以上：0.1A |
|||
| 確度（155V/310Vレンジ） | RMS、AVE *17 |
45Hz~65Hz、DC時： ±（0.5% of reading + 0.02A/0.01A） 上記以外の時： ±（0.7% of reading + 0.04A/0.02A） |
45Hz~65Hz、DC時： ±（0.5% of reading + 0.04A/0.02A） 上記以外の時： ±（0.7% of reading + 0.08A/0.04A） |
45Hz~65Hz、DC時： ±（0.5% of reading + 0.08A/0.04A） 上記以外の時： ±（0.7% of reading + 0.16A/0.08A） |
45Hz~65Hz、DC時： ±（0.5% of reading + 0.16A/0.08A） 上記以外の時： ±（0.7% of reading + 0.32A/0.16A） |
|
| 電力測定 | 分解能 | 0.1W | 0.1W、1W（1000W以上の場合） | |||
| 確度 *18 | ±（2% of reading +0.5W） | ±（2% of reading +1W） | ±（2% of reading +2W） | ±（2% of reading +4W） | ||
入力定格
| 項目／形名 | PCR500MA | PCR1000MA | PCR2000MA | PCR4000MA | |
| AC入力 | 公称入力定格 | 100V~120V/200V~240V、50Hz/60Hz、単相 | |||
| 入力電圧範囲 | 90V~132V/180V~264V（電源投入時自動判別） | ||||
| 入力周波数範囲 | 47Hz~63Hz | ||||
| 皮相電力 | 800VA以下 | 1600VA以下 | 3200VA以下 | 6400VA以下 | |
| 力率 *19 | 0.9 （標準値） | ||||
| 電流 | 入力90V~115V | 8A/6.3A以下 | 16A/12.5A以下 | 32A/25A以下 | 64A/50A以下 |
| 入力180V~230V | 4A/3.2A以下 | 8A/6.3A以下 | 16A/12.5A以下 | 32A/25A以下 | |
アナログインターフェース仕様(EX08-PCR-MA:オプション)
| 入力端子 | 最大許容入力電圧 | ± 15V | |
| 形状 | BNC | ||
| 入力インピーダンス | 10k Ω ± 5％（不平衡） | ||
| 対接地電圧 | 42Vpk | ||
| EXT-AC モード *1 | 入力電圧範囲 | 0V ~± 10V( 直流 ) | |
| 電圧増幅率（155V/310Vレンジ） | 15.5 倍 /31 倍 | ||
| 周波数設定範囲 | 40Hz ~ 500Hz | ||
| EXT-DC モード | 入力電圧範囲*2 | ATT OFF 時 | 0V ~± 2.19Vpeak（ 0 ~ 155Vrms 正弦波） |
| ATT ON 時 | 0V ~± 10V（直流） | ||
| 入力周波数範囲 | ATT OFF 時 | 40Hz ~ 500Hz（正弦波）/40Hz ~ 100Hz（方形波）/DC | |
| 周波数特性 | ATT OFF 時 | 500Hz -0.3dB（TYP 値） 55Hz を基準として | |
| 電圧増幅率 （155V/310Vレンジ） | ATT OFF 時 | 100 倍 /200 倍 | |
| ATT ON 時 | 21.9 倍 /43.8 倍 | ||
| 出力電圧歪率 *3 | 本体仕様 ＋ 0.5 ％以下 | ||
通信インターフェース仕様
| LAN | IEEE802.3 100base-TX/10Base-T Ethernet LXIDevice Core Specification 2011 Rev 1.4に準拠、RJ-45コネクタ |
| USB | USB 2.0 仕様に準拠、通信速度480Ｍbps（HighSpeed） USBTMC-USB488 デバイスクラス仕様に準拠 |
| GPIB（IB22：オプション） | IEEE STD .488.1-1978 仕様に準拠 SH1, AH1,T6, L4, SR1, RL1, PP0, DC1, DT1, C0, E1 |
| 共通 | ソフトウエアプロトコルIEEE488.2 STD 1992 コマンド言語SCPI Specification 1999.0 |
*1 出力電圧13.5V~155V/27V~310V、出力周波数45Hz~65Hz、無負荷、23℃±5℃の場合。
*2 出力電圧1V~100V/2V~200Vの場合。出力電圧100V~155V/200V~310V時では、最大容量により制限されます。
*3 コンデンサインプット型整流負荷に対して。最大電流値により制限されます。
*4 出力電圧19V~219V/38V~438V、無負荷、23℃±5℃の場合。
*5 出力電圧1.4V~100V/2.8V~200Vにおいて。出力電圧が100V~219V/200V~438V時は、電力容量により制限されます。
*6 最大電流により制限されます。
*7 定格範囲の変化において。
*8 出力電圧80V~155V/160V~310V、負荷力率1、出力電流0A⇔最大電流の変化、後面出力端子において。
*9 出力電圧100V/200V、負荷力率1の時。60Hzを基準としたときの出力電圧変動。
*10 DCモードにて、5Hz~ MHz成分に対して、後面出力端子の場合。
*11 出力電圧100V/200V、出力電流0A、動作温度範囲内において。
*12 出力電圧50V~155V/100V~310V、負荷力率1、ACモードにおいて。
*13 出力電圧100V/200V、負荷力率1、出力電流0A⇔最大電流の変化に対して。
*14 ACモード、出力電圧100V/200V、最大電流、負荷力率1、出力周波数40Hz~500Hzにおいて。
*15 実効値（RMS）、平均値（AVE）、電力（W）は以下の式によって求めています。
RMS（真の実効値演算）＝√（Σ（瞬時電圧または瞬時電流の二乗）/サンプル数）
AVE=Σ（瞬時電圧または瞬時電流）/サンプル数
WAC=Σ（瞬時電圧×瞬時電流）/サンプル数
WDC=VAVG×IAVG
・サンプル期間：AC出力時100ms~125ms（出力波形周期の整数倍）、DC出力時125ms。
・更新周期約3回/秒、アベレージオンにて2秒間の平均処理。
・ピーク電流値（PEAK）はピーク電流の絶対値の最大値を0.3秒または約5秒間保持します。
電圧値の表示はACモードではRMS（実効値）に、DCモードではAVE（平均値）になります。
*16 ACモード時：出力電圧13.5V~155V/27V~310V、23℃±5℃において。DCモード時：出力電圧19V~219V/38V~438V、23℃±5℃において。
*17 クレストファクタ3以下の波形において。定格最大電流の5％~100％、23℃±5℃において。
*18 出力電圧が50V以上、出力電流が定格最大電流の10％~100％、負荷力率1、出力周波数45Hzから65HzまたはDC、23℃±5℃において。
*19 出力電圧100V/200V（155V/310V レンジ）、最大電流、負荷力率1において。
商品仕様
| 製品名: | PCR2000MA |
|---|---|
| 型番: | PCR2000MA |
| メーカー: | 菊水電子工業 |
