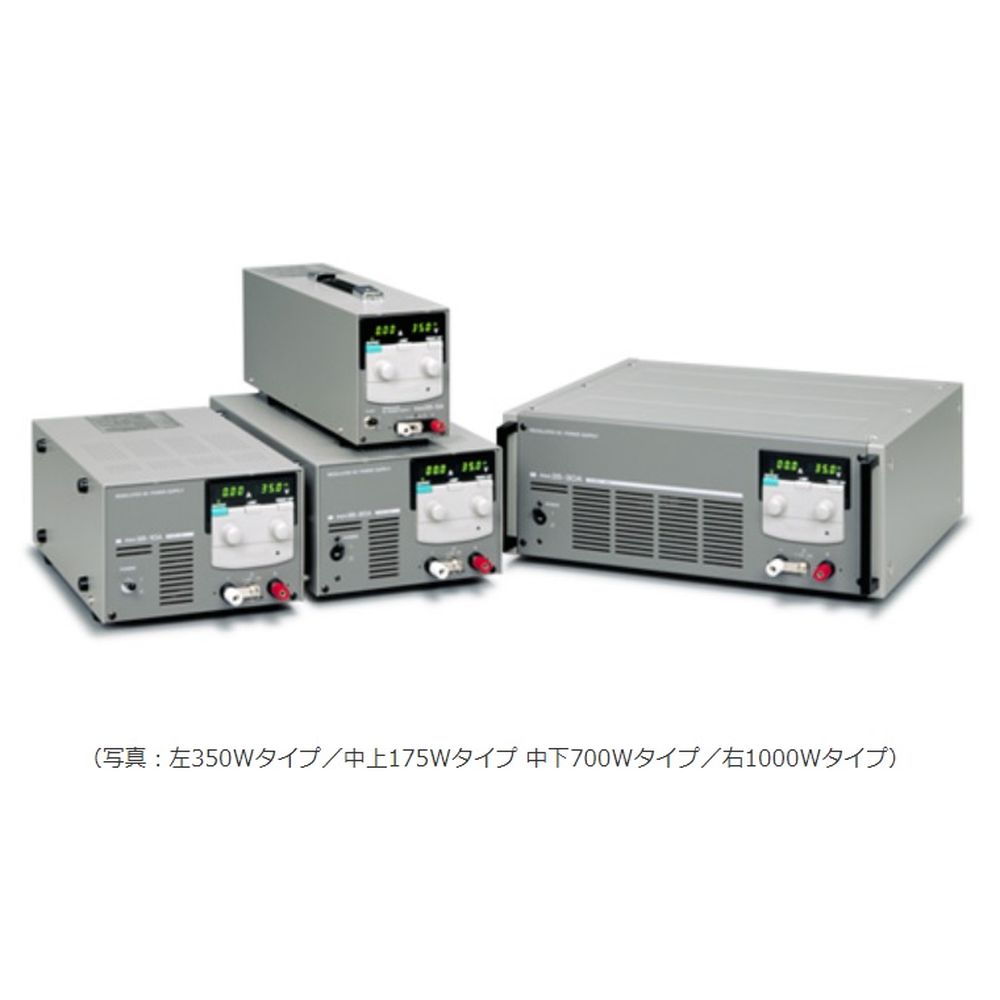

【お問合せ商品】菊水電子工業 高信頼性電源 0-70V/0-8A PAN70-8A

PAN-Aシリーズは、研究開発・品質管理から生産現場までのあらゆる分野でご利用いただける、高性能・高信頼性の可変直流安定化電源です。
本シリーズは、FETによるプリレギュレータとパワートランジスタによるシリーズレギュレータにより構成されています。
そのため直列制御形の特長である高品位な出力特性と、チョーク・インプット形位相制御の特長である電源高調波ひずみの少ない高効率な入力特性を兼ね備えています。

一方、電源装置で重要なファクタとされる信頼性と安全性については、十分なディレーティングを持った部品を採用するとともに、長年培ってきた実装技術が随所に活かされています。
さらに全モデルに過電圧保護装置（OVP）をはじめとする各種のセーフティ機能を装備するなど、十分な配慮がなされています。

低温度ドリフト
使用部品の選定、回路の改良、強制空冷による放熱設計により100ppm／℃（定電圧特性）、300ppm／℃（定電流特性）の低温度ドリフトを実現しています。

速い過渡応答
広帯域な誤差増幅器は安定な周波数?利得・位相特性で高い周波数までループゲインを持っているため、出力インピーダンスが低く急激な変化にも十分応答できます。（標準値：50μs）

低リップル・ノイズ電圧
実効値はもちろん、ピーク値も十分低くおさえてあります。

各種セーフティ機能を装備
過電圧保護装置（OVP）や過熱保護回路など、信頼性を高める各種のセーフティ機能を装備。

電源の故障や誤動作による事故は、システム全体の運転停止や高価な負荷の破壊につながるため、故障しないという信頼性は非常に重要ですが、万一故障が発生しても未然に事故を防ぐための保護回路は安全な方向に確実に動作するものが要求されます。

過電圧保護装置（OVP）
誤操作や事故により過電圧が発生した場合、電源スイッチ用サーキットプロテクタを瞬時（動作パルス幅50ms）に遮断し、負荷を保護します（175Wタイプ及び350Wタイプはゲートブロック方式で整流回路を遮断）。
特に本シリーズのOVPはプリセットタイプですので、動作電圧の設定は、プリセットボタンを押すことによりパネル面から電圧計を見ながら行え、また動作電圧のチェックはエージング中でもOVP動作を中断することなく行えます。

過熱保護回路
機器内部の主要部品の温度が規定以上になると、電源スイッチを遮断します。また主トランス又はサブトランスには温度ヒューズも内蔵しさらに安全性を高めています。

電圧検出回路
パネル内のリモート切換えスイッチの誤操作や整流回路の故障により、平滑用電解コンデンサの電圧が定格電圧以上になると、瞬時に整流回路を遮断します。

サージ・アブソーバ
雷などにより電源ラインに発生するサージ電圧から本体を保護します。

逆接続防止回路
出力端に逆極性の電圧を印加されても本機を保護します。

過電流検出回路
比較増幅器により出力電流を常時監視し、リモート・コントロール時の過入力による定格オーバを防止したり、パネル内のリモート切換えスイッチの誤操作による過電流から保護します。
