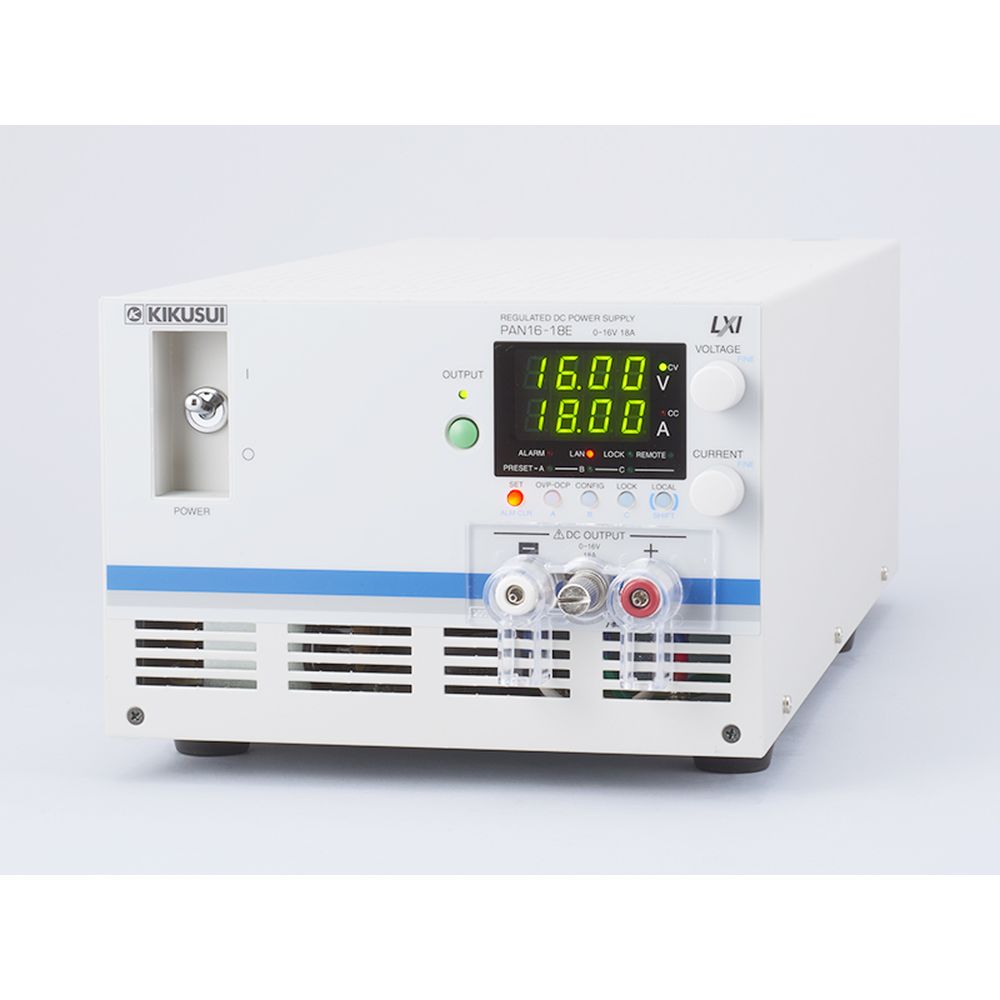

【お問合せ商品】菊水電子工業 直流安定化電源 PAN16-18E

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

直流安定化電源 PAN-Eシリーズ

仕様(クリックorタップで開閉します)

入力定格

項目		PAN16-10E	PAN35-5E	PAN16-18E	PAN35-10E	PAN16-30E	PAN35-20E
入力電源	公称入力電圧?*1 (電圧範囲)	100 V、単相(90 V ~ 110 V)
	公称入力周波数 (周波数範囲)	50 Hz / 60 Hz(47 Hz ~ 63 Hz)
電力(定格負荷)		約 480 VA		約 930 VA	約 1000 VA	約 1350 VA	約 1730 VA?*2
効率(TYP)		50 % 以上
力率(TYP)		0.7 以上		0.6 以上
突入電流(TYP)		100 A 以下		250 A 以下		450 A 以下
出力保持時間(TYP)		7 ms 以上			6 ms 以上
*1?工場オプションにて 200 V 、単相を選択可。 *2?100V コンセント使用時は、1500VA 以内で使用してください。

出力定格

項目		PAN16-10E	PAN35-5E	PAN16-18E	PAN35-10E	PAN16-30E	PAN35-20E
電圧	定格電圧	16 V	35 V	16 V	35 V	16 V	35 V
	設定範囲	0.00 V ~ 16.80 V	0.00 V ~ 36.75 V	0.00 V ~ 16.80 V	0.00 V ~ 36.75 V	0.00 V ~ 16.80 V	0.00 V ~ 36.75 V
	分解能?*1	10 mV
	設定確度	±(0.05 % of setting + 0.05 % of rating)
電流	定格電流	10 A	5 A	18 A	10 A	30 A	20 A
	設定範囲	0.00 A ~ 10.50 A	0.000 A ~ 5.250 A	0.00 A ~ 18.90 A	0.00 A ~ 10.50 A	0.00 A ~ 30.50 A	0.00 A ~ 21.00 A
	分解能?*1	10 mA	1 mA	10 mA
	設定確度	±(0.5 % of setting + 0.1 % of rating)
*1?SHIFTキーを押しながらVOTAGEノブ、またはCURRENTノブを回すと最少桁の 1 / 10 の値が変化します。通信による分解能はSHIFTキー操作時と同様です。

定電圧特性

項目	PAN16-10E	PAN35-5E	PAN16-18E	PAN35-10E	PAN16-30E	PAN35-20E
リップルノイズ(10 Hz ~ 1 MHz)	0.5 mVrms
電源変動(電源電圧の 90 % または 110 % に対して)	±8 mV
負荷変動(出力電流 0 % ~ 100 % に対して)	±8 mV
過渡応答?*1	50 μs
立上り時間(定格負荷時) (10 % ~ 90 %)*2	100 ms 以下
立下り時間(無負荷時) (90 % ~ 10 %)	0.6 s 以下			1.2 s 以下	0.6 s 以下	2.4 s 以下
温度特性	100 ppm/℃ 以下
*1?出力電流を 10 % ~ 100 % 変化させたとき、出力電圧の変動が定格値の ±(0.05 % of rating + 10 mV)以内に復帰する迄の時間。電流の立上りまたは立下りの変化時間は、5 μs(TYP)において。 *2?抵抗負荷において。

定電流特性

項目	PAN16-10E	PAN35-5E	PAN16-18E	PAN35-10E	PAN16-30E	PAN35-20E
リップルノイズ(10 Hz ~ 1 MHz)	2 mArms		5 mArms	2 mArms	5 mArms	3 mArms
電源変動(電源電圧の 90 % または 110 % に対して)	±1 mA				±3 mA
負荷変動(出力電流 1 V ~ 100 % に対して)*1	±3 mA
立上り時間(10 % ~ 90 %)*2	100 ms以下
立下り時間(90 % ~ 10 %)*2	100 ms 以下
温度特性	300 ppm/℃ 以下
*1?出力電流を 10 % ~ 100 % 変化させたとき、出力電圧の変動が定格値の ±(0.05 % of rating + 10 mV)以内に復帰する迄の時間。電流の立上りまたは立下りの変化時間は、5 μs(TYP)において。 *2?抵抗負荷において。

計測機能

項目		PAN16-10E	PAN35-5E	PAN16-18E	PAN35-10E	PAN16-30E	PAN35-20E
電圧計	表示範囲	0.00 V ~ 99.99 V
	分解能	10 mV
	測定確度?*1	±(0.1 % of reading + 20 mV)
電流計	表示範囲	0.00 A ~ 99.99 A	0.000 A ~ 9.999 A	0.00 A ~ 99.99 A
	分解能	10 mA	1 mA	10 mA
	測定確度?*1	±(0.5 % of reading + 20 mA)
*1?23 ℃ ± 5 ℃ において。

保護機能

項目		PAN16-10E	PAN35-5E	PAN16-18E	PAN35-10E	PAN16-30E	PAN35-20E
過電圧保護(OVP)	設定範囲	定格電圧の 5 % ~ 110 %
	設定確度	±(1 % of rating)
	動作	出力オフ
過電流保護(OCP)	設定範囲	定格電流の 5 % ~ 110 %
	設定確度	±(1 % of rating)
	動作	出力オフ
過熱保護(OHP)	動作	ヒートシンク温度を監視し、異常温度時に出力オフ
シャットダウン(SD)	動作	外部から信号を入力することによってシャットダウン(出力オフ)
通信監視(WDOG)	動作	指定時間内にSCPIコマンドによる通信がなければ出力オフ

外部コントロール

項目		PAN16-10E	PAN35-5E	PAN16-18E	PAN35-10E	PAN16-30E	PAN35-20E
出力電圧	外部電圧制御	0 V ~ 10 V で定格出力電圧の 0 % ~ 100 % 、または 100 % ~ 0 %
	確度?*1	1 % of rating
	外部抵抗制御	0 Ω ~ 10 kΩ で定格出力電圧の 0 % ~ 100 % 、または 100 % ~ 0 %
	確度?*1	1 % of rating
出力電流	外部電圧制御	0 V ~ 10 V で定格出力電流の 0 % ~ 100 %、または 100 % ~ 0 %
	確度?*1	1 % of rating
	外部抵抗制御	0 Ω ~ 10 kΩ で定格出力電流の 0 % ~ 100 % 、または 100 % ~ 0 %
	確度?*1	1 % of rating
温度特性		100 ppm/℃ 以下
出力オン入力		内部電圧 5 V 、プルアップ抵抗約 10 kΩ 、論理変更可、+ 出力電位
シャットダウン入力		内部電圧 5 V 、プルアップ抵抗約 20 kΩ 、短絡にてシャットダウン機能動作、+ 出力電位
*1?23 ℃ ± 5 ℃ において。

ステータス出力

項目	PAN16-10E	PAN35-5E	PAN16-18E	PAN35-10E	PAN16-30E	PAN35-20E
出力	フォトカプラによるオープンコレクタ出力
論理	変更可
絶縁	フローティング、対接地電圧 250 V
種類	CC、CV、アラーム、POWER ON(論理変更不可)、OUTPUT ON

外部モニタ信号

項目		PAN16-10E	PAN35-5E	PAN16-18E	PAN35-10E	PAN16-30E	PAN35-20E
電圧	定格電圧出力時	10.00 V ± 0.1 V
	0 V 出力時	0.00 V ± 0.1 V
電流	定格電流出力時	10.00 V ± 0.3 V
	0 A 出力時	0.00 V ± 0.3 V

デジタルインターフェース

項目		PAN16-10E	PAN35-5E	PAN16-18E	PAN35-10E	PAN16-30E	PAN35-20E
LAN	ハードウェア	IEEE 802.3 100 base-TX / 10 Base-T Ethernet RJ-45 コネクタ
	対応規格	1.5 LXI Device Specification 2016 に準拠 LXI VXI-11 Discovery and Identification Extended Function LXI HiSLIP Extended Function v1_02
USB	ハードウェア	標準ソケットBタイプ USB 2.0 仕様に準拠、通信速度 12 Mbps( FullSpeed )
	デバイスクラス	USBTMC-USB488 デバイスクラス仕様に準拠
RS232C	ハードウェア	D-SUB9ピンコネクタ(オス)、ボーレート:19200 bps(固定)、データ長:8ビット(固定)、ストップビット:1ビット(固定)、パリティビット:なし(固定)、フロー制御:あり(固定)
	対応規格	EIA232D 仕様に準拠

その他の機能

項目	PAN16-10E	PAN35-5E	PAN16-18E	PAN35-10E	PAN16-30E	PAN35-20E
動作表示	定電圧:CV LED 点灯(緑色) 定電流:CC LED 点灯(赤色)
リモートセンシング	片道 0.6 V 補償
ワンコントロール並列運転	マスタ機を含め最大3台(同一モデル)
ワンコントロール直列運転	マスタ機を含め最大3台(同一モデル)
メモリー	電圧設定値、電流設定値、OVP、OCP の組み合わせを3つまで保存
キーロック	パネル操作のロック(OUTPUT キーを除く)

一般仕様

項目		PAN16-10E	PAN35-5E	PAN16-18E	PAN35-10E	PAN16-30E	PAN35-20E
環境条件	動作環境	屋内使用、過電圧カテゴリ II
	動作温度範囲	0 ℃ ~ 40 ℃
	動作湿度範囲	10 % rh ~ 90 % rh(結露なし)
	保存温度範囲	-25 ℃ ~ 60 ℃
	保存湿度範囲	0 % rh ~ 90 % rh(結露なし)
	高度	2000 m まで
冷却方式		ファンによる強制空冷
接地極性		正接地、または負接地可能
対接地電圧		± 250 V
漏洩電流		0.5 mA 以下
絶縁抵抗	シャシ~入力端子間	500 Vdc、30 MΩ 以上(周囲湿度 70 % rh 以下にて測定)
	シャシ~出力端子間	500 Vdc、20 MΩ 以上(周囲湿度 70 % rh 以下にて測定)
	入力端子~出力端子間	500 Vdc、20 MΩ 以上(周囲湿度 70 % rh 以下にて測定)
絶縁耐圧	入力端子~シャシ間	1500 Vac、1 分間にて異常なし
	入力端子~出力端子間?*1	2800 Vac、1 分間にて異常なし
	出力端子~シャシ間	1200 Vac、1 分間にて異常なし
安全性?*2		IEC 61010-1:2010(Class I?*3、汚染度2?*4)準拠
外形寸法(最大寸)		106.4(115)W × 140.2(175)H × 404.2(465)Dmm		210.1(220)W × 140(165)H × 442.2(505)D mm		210.1(220)W × 140(165)H × 442.2(530)D mm
質量(本体のみ)		約 11 kg		約 19 kg		約 25 kg	約 24 kg
付属品(電源コード)		電源コード(1本・長さ:2.5 m)*5				電源コード(1本)*6	電源コード(1本)*7
付属品		前面出力端子カバー(1個)、後面出力端子カバー(1個)・カバー固定ねじM3(2本)、コネクタカバー(1個)・カバー固定ねじM3(2本)、CD-ROM(1枚)、パッキングリスト(1枚)、クイックリファレンス(1枚)、安全のために(1冊)
*1?ルーチン試験は 1500 Vac で実施。 *2?特注品、改造品には適用されません。 *3?本製品はClass I 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。 *4?汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物(固体、液体、または気体)が付着した状態です。汚染度 2 は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。 *5?工場オプションにて入力電源が200 Vに変更された製品には、プラグのない電源コード[85-10-0680] が 付属します。定格:250 Vac/10 A、長さ:約 3 m *6?PAN16-30E:専用コンセントプラグ一式が付属します。工場オプションにて入力電源が 200 Vに変更された製品には、プラグのない電源コードが付属されます。 *7?PAN35-20E:プラグのない専用コード一式が付属します。
