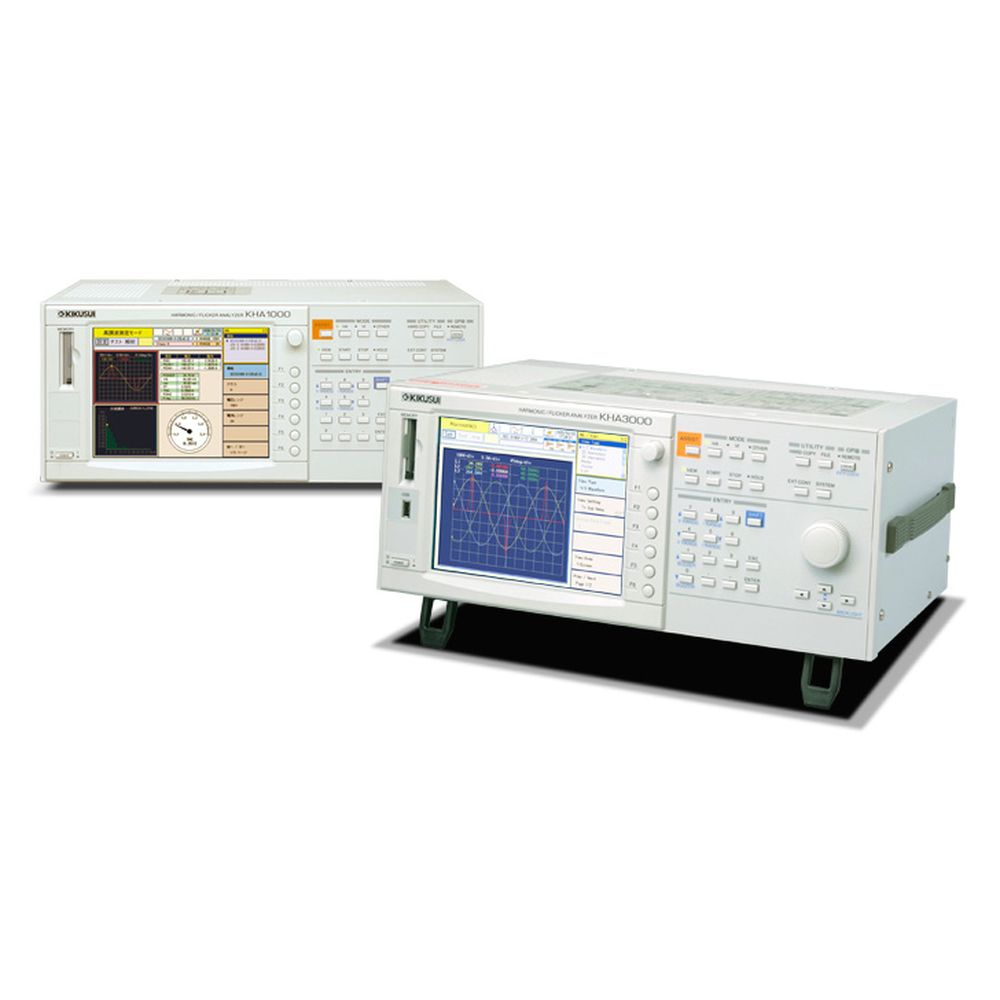

【お問合せ商品】菊水電子工業 高調波/フリッカアナライザ KHA-3000

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

概要
IEC、JIS規格の最新版に対応した高調波・フリッカ測定器！ KHAシリーズは、IEC/EN、JIS規格に対応した「高調波／フリッカアナライザ」です。 KHA1000は単相2線機器用、KHA3000は16Aを超える単相／三相機器用（最大40A／相※）のモデルです。全て現行／最新2つの測定技術規格に対応しておりますので、次数間高調波を含む測定も、整数倍高調波のみの測定も1台で簡単に切替えて行えます。オシロスコープやFFTアナライザの感覚でお使い頂けるリアルタイム表示に加え、リアルタイム規格判定機能も搭載。本機単体で規格判定からテストレポートの作成までPCレスで行えます。 さらに高機能交流安定化電源 PCR-LE/LE2シリーズおよびライン・インピーダンス・ネットワークLINシリーズとアプリケーション・ソフトウェアを組み合わせて、ワンストップで規格適合試験システムを構築できます。 ※40A/相以上の測定は市販のクランプオンプローブ（電圧出力タイプ）と本体ファームウェアVer.2.00以降にて対応します。動作確認済みのクランプセンサもございますので、詳細につきましてはご相談ください。
			KHA3000	KHA1000
入力部共通仕様	最大入力電圧		600Vrms／900Vpeak（CAT I）、400Vrms（CAT II）	300Vrms／560Vpeak（CAT I）、250Vrms（CAT II）
	最大入力電流		40Arms／100Apeak、どちらか小さい方 160Apeak（20ms以内）	24Arms／50Apeak 80Apeak（20ms以内）
	入力チャンネル数		電圧入力、電流入力ともに3チャンネル（L1、L2、L3）	電圧入力、電流入力ともに1チャンネル
	入力切替		単相2線、単相3線、三相3線、三相4線	単相2線
電圧計測機能	レンジ定格電圧		150V／300V／600V	150V／300V
	許容クレストファクタ		2
	表示項目		TrueRMS／±peak
	確度		±（0.4% of reading+0.04% of range）
電流計測機能	レンジ定格電流		0.5A／1A／2A／5A／10A／20A／40A	0.5A／1A／2A／5A／10A／20A
	許容クレストファクタ		4（0.5A~20Aレンジ）、	4 （0.5A~10Aレンジ）、
			2.5（40Aレンジ）	2.5（20Aレンジ）
	確度 ※1	45Hz~65Hz	0.5Aレンジ：±（0.5% of reading＋0.2% of range）	0.5Aレンジ：±（0.5% of reading＋0.2% of range）
			1A~40Aレンジ：±（0.5% of reading＋0.1% of range）	1A~20Aレンジ：±（0.5% of reading＋0.1% of range）
		66Hz~2.4kHz	0.5Aレンジ：±（(0.5＋0.417×n kHz)% of reading＋0.2% of range）	0.5Aレンジ：±（(0.5＋0.417×n kHz)% of reading＋0.2% of range）
			1A~40Aレンジ：±（(0.5＋0.417×n kHz)% of reading＋0.1% of range）	1A~20Aレンジ：±（(0.5＋0.417×nkHz)% of reading＋0.1% range）
電力計測機能	表示項目		有効電力、皮相電力、無効電力、力率
	有効電力確度		P≥150W（±1% of range）、P<150W（±1.5W）
周波数計測機能	測定入力		L1、L2、L3の電圧の周波数を独立に測定	電圧の周波数を測定
	測定周波数範囲／確度／分解能		45Hz~65Hz／±(0.15% of reading＋2digits）／0.001Hz
位相計測機能	測定項目		電圧-電流位相／線間電圧位相※2／高調波位相
	測定範囲／分解能		0.00°~359.99°／0.01°
高調波電流計測機能	対応規格		IEC61000-3-2 Ed4.0	IIEC 61000-3-2 Ed4.0(2014)
			IEC 61000-3-2 Ed3.0	IEC 61000-3-2 Ed2.2(2004)
			IEC 61000-3-2 Ed2.2	IEC 61000-3-2 Ed3.0(2005)
			JIS C61000-3-2(2005)	JIS C61000-3-2(2003)
			IEC 61000-3-12 Ed1.0	JIS C61000-3-2(2005)
			IEC 61000-3-12 Ed2.0	JIS C61000-3-2(2011)
	測定器要求規格		IEC61000-4-7 Ed2.1(2009)	IEC 61000-4-7 Ed2.1(2009)
			IEC 61000-4-7 Ed2.0(2002)	IEC 61000-4-7 Ed2.0(2002)
			IEC 61000-4-7 Ed2.0/A1	IEC 61000-4-7 Ed1.0(1991)
			IEC 61000-4-7 Ed1.0(1991)
	高調波解析次数		40次、180次（OTHERモード）
	次数間高調波処理		処理ON：IEC 61000-4-7 Ed2.1(2009)、IEC 61000-4-7 Ed2.0(2002)、処理OFF：IEC 61000-4-7 Ed1.0(2002)
	ウインドウ関数		レクタンギュラ
	ウインドウ幅		10波（50Hz）、12波（60Hz）、16波（50Hz／60Hz）
	アンチエイリアスフィルタ		遮断周波数6kHz 4次バタワース
	クラスD判定機能		電流波形の包含率95%以上（JIS C61000-3-2:2003クラスD該当）※3
高調波電圧測定機能（測定用電源品質確認機能）	測定項目		電圧、周波数、電圧高調波含有率
	電圧高調波解析次数		40次
フリッカ／電圧変動解析機能	対応規格		IEC 61000-3-3 Ed2.0(2008)、IEC 61000-3-11 Ed1.0(2000)※2
	測定器要求規格		IEC 61000-4-15 Ed2.0(2010)、IEC 61000-4-15 Ed1.1(2003)
	フリッカ	Pst確度	1±5%
		Pst観測時間	30~900秒
	電圧変動	観測方法	Pstと同時計測／単独を選択可
	手動開閉機器のdmax測定		3~24回（1回の測定時間；30~180秒）
汎用計測機能			電流／電圧波形モニタ、FFTアナライザ、突入電流測定
通信インターフェース			GPIB、RS232C、USB
外部記憶	対応メディア		コンパクトフラッシュカード（CFカード）※4：最大容量512MB／USBメモリ※2：最大容量16GB
外部機器制御機能	PCR-LA制御（RS232C）		電圧／周波数／レンジ／ON位相／OUTPUTオン・オフ
電源	公称電圧範囲		AC100~240V 50Hz／60Hz
環境条件	動作温湿度範囲		0℃~40℃、20%rh~80%rh（結露なきこと）
耐電圧			AC1500V、1分間（AC入力<->シャシ） AC3550V、1分間（測定端子<->シャシ）	AC1500V、1分間
外形寸法（最大）			430（455）W×177（195）H ×270（330）Dmm
質量			約10kg	約8kg
安全性			低電圧指令2006／95／EC EN 61010-1 Class I Pollution degree 2
電磁適合性			IEC61326-1 A3:2003
付属品			電源コード、電圧センシング端子用プラグ・短絡用ワイヤーキット（専用ドライバ付）、予備ヒューズ、取扱説明書

保証：メーカー保証
校正：別途料金
