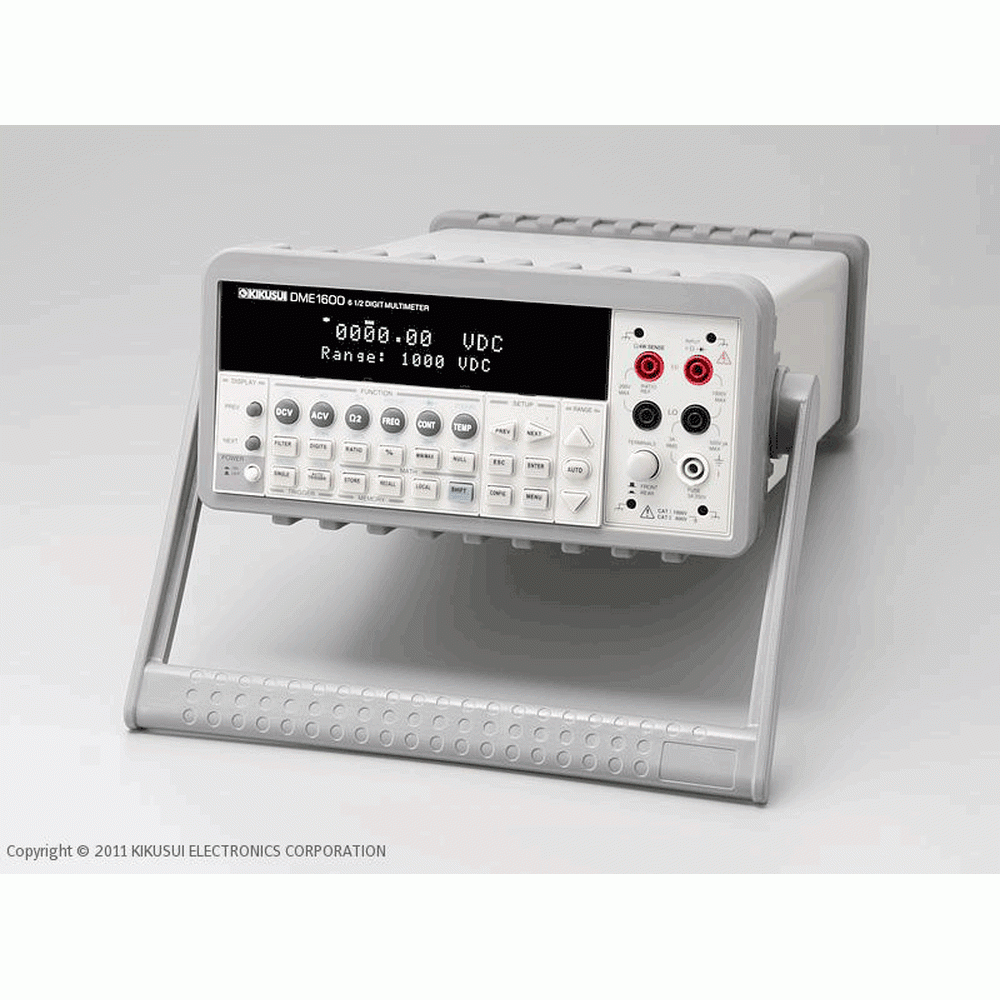

【お問合せ商品】菊水電子工業 GPIB付き 6・1/2桁デジタルマルチメータ DME1600GC

定価:	¥167,200(税込)
価格:	¥158,840 (税込) 5%OFF

販売期間：
メーカー：	菊水電子工業
型番：	DME1600GC

返品についての詳細はこちら

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

DME1600GC

分解能：6 1/2 桁
5×7 ドットマトリクス VFD、3色表示のデュアルディスプレイ
基本測定機能

DME1600は、6 1/2桁の分解能を持つデジタルマルチメータです。測定レートは、最も高速な4 1/2桁設定では、2000回/秒、6 1/2桁設定では50 回/秒です。電圧、電流、抵抗、周波数、温度測定など豊富な測定機能を有していますので、エレクトロニクス機器の設計・開発/デバッグなど、様々な評価/測定用途にご使用できます。インターフェースはUSBとGPIB(DME1600GC)を標準搭載し、マニュアルはもちろん自動試験にも対応いたします。さらに最大20チャンネルスキャナカードなど豊富なオプション群で基本計測をサポートします。

仕様

DC特性-確度※1

DC 電圧
レンジ	分解能	入力抵抗	1 年（23 ℃ ± 5 ℃）
100.0000 mV	0.1 μV	> 10 GΩ	0.0050+0.0035
1.000000 V	1.0 μV	> 10 GΩ	0.0040+0.0007
10.00000 V	10 μV	> 10 GΩ	0.0035+0.0005
100.0000 V	100 μV	10 MΩ	0.0045+0.0006
1000.000 V	1 mV	10 MΩ	0.0045+0.0010
DC 電流
レンジ	分解能	シャント抵抗	1 年（23 ℃ ± 5 ℃）
10.00000 mA	10 nA	5.1 Ω	0.050+0.020
100.0000 mA	100 nA	5.1 Ω	0.050+0.005
1.000000 A	1 μA	0.1 Ω	0.100+0.010
3.000000 A	10 μA	0.1 Ω	0.120+0.020
抵抗
レンジ	分解能	測定電流	1 年（23 ℃ ± 5 ℃）
100.0000 Ω	100 μΩ	1 mA	0.010+0.004
1.000000 kΩ	1 mΩ	1 mA	0.010+0.001
10.00000 kΩ	10 mΩ	100 μA	0.010+0.001
100.0000 kΩ	100 mΩ	10 μA	0.010+0.001
1.000000 MΩ	1 Ω	5 μA	0.010+0.001
10.00000 MΩ	10 Ω	500 nA	0.040+0.001
100.0000 MΩ	100 Ω	500 nA\|\|10 MΩ	0.800+0.010
ダイオードテスト
レンジ	分解能	テスト電流	1 年（23 ℃ ± 5 ℃）
1.0000 V	10 μV	1 mA	0.010+0.020
導通テスト
レンジ	分解能	テスト電流	1 年（23 ℃ ± 5 ℃）
1 kΩ	10 mΩ	1 mA	0.010+0.030

DC特性-測定特性

項目	仕様
DC 電圧測定：オーバーレンジ	1000 V レンジを除いて、20 % のオーバーレンジを許容
DC 電圧測定：入力バイアス電流	30 pA 未満（25 ℃にて）
DC 電圧測定：入力電圧保護	すべてのレンジについて1000 V
DC 電流測定：オーバーレンジ	3 A レンジを除いて、20 % のオーバーレンジを許容
抵抗測定：使用できるテストリードの最大抵抗値	10 Ω（100 Ω レンジ）
	100 Ω（1k Ω レンジ）
	1k Ω（その他のレンジ）
抵抗測定：入力電圧保護	すべてのレンジについて1000 V

AC特性-確度※2

AC 電圧（TRMS）
レンジ	分解能	周波数	1 年（23 ℃ ± 5 ℃）
100.0000 mV	0.1 μV	3 Hz ~ 5 Hz	1.00+0.04
		5 Hz ~ 10 Hz	0.35+0.04
		10 Hz ~ 20 kHz	0.06+0.04
		20 kHz ~ 50 kHz	0.12+0.05
		50 kHz ~ 100 kHz	0.60+0.08
		100 kHz ~ 300 kHz	4.00+0.50
1.000000 V ~ 750.000 V	1.0 μV ~ 1 mV	3 Hz ~ 5 Hz	1.00+0.03
		5 Hz ~ 10 Hz	0.35+0.03
		10 Hz ~ 20 kHz	0.06+0.03
		20 kHz ~ 50 kHz	0.12+0.05
		50 kHz ~ 100 kHz	0.60+0.08
		100 kHz ~ 300 kHz	4.00+0.50
AC 電流（TRMS）
レンジ	分解能	周波数	1 年（23 ℃ ± 5 ℃）
1.000000 A	1 μA	3 Hz ~ 5 Hz	1.00+0.04
		5 Hz ~ 10 Hz	0.30+0.04
		10 Hz ~ 5 kHz	0.10+0.04
3.000000 A	10 μA	3 Hz ~ 5 Hz	1.10+0.06
		5 Hz ~ 10 Hz	0.35+0.06
		10 Hz ~ 5 kHz	0.15+0.06

AC特性-測定特性

項目	仕様
オーバーレンジ	750 V RMS レンジ、3Aレンジを除いて、20 % のオーバーレンジを許容
測定周波数	750 V RMS レンジでの最大周波数は、100 kHz

周波数および周期特性-確度※3

レンジ	周波数	1 年（23 ℃ ± 5 ℃）
100 mV RMS ~ 750 V RMS	3 Hz ~ 5 Hz	0.10
	5 Hz ~ 10 Hz	0.05
	10 Hz ~ 40 Hz	0.03
	40 Hz ~ 300 kHz	0.01

周波数および周期特性-測定特性

項目	仕様
オーバーレンジ	750 V RMS レンジを除いて、20 % のオーバーレンジを許容
測定周波数	750 V RMS レンジでの最大周波数は、100 kHz

一般仕様

項目	仕様
入力電圧範囲	100 Vac/120 Vac/220 Vac/240 Vac±10 % 単相
入力周波数範囲	50 Hz/60 Hz±10 %
消費電力	25 VAmax
動作温度範囲	0 ℃ ~ 50 ℃
動作湿度範囲	80 %rhまで（0 ℃ ~ 31 ℃、結露なきこと）
保存温度範囲	-10 ℃ ~ 60 ℃
動作高度	2000 m まで
外形寸法（mm） /質量	224 W×113 H×373 D mm/約4.4 kg
インターフェース	USB、GPIB（GC、SGのみ）
付属品	電源コード1 本（3P プラグ付）、標準テストリード赤色、黒色各1 本 USB ケーブル1 本、CD-ROM 1枚?1、安全のために2冊（和・英各1冊）China RoHS Disclosure Report21 枚、パッキングリスト1 シート（和・英）
電磁適合性（EMC）*3	以下の指令および規格の要求事項に適合 EMC 指令2004/108/EC EMC: EN61326-1:2006 EMI: CISPR 11:1997+A1:1999+A2:2002 Class B、IEC61000-3-2:2000 IEC61000-3-3:1994+A1:2001 EMS: IEC61000-4-2:1995+A1:1998+A2:2000 IEC61000-4-3:2002、IEC61000-4-4:2004 IEC61000-4-5:1995+A1:2000、IEC61000-4-6:2003 IEC61000-4-8:1993+A1:2000、IEC61000-4-11:2004
安全性*3	以下の指令および規格の要求事項に適合 IEC61010-1:2001/ EN 6010-1:2001（2nd Edition）、UL61010-1:2004
1?ユーザーズマニュアル、リモートインターフェスマニュアルを収録。 2?220V モデルのみ。 *3?特注品、改造品には適用されません。

※1
・±(読み値の%+レンジの％)
・6 1/2桁分解能、ウォームアップ2時間以上で、自動鳥がモードにて測定。
・抵抗測定は、4線式抵抗測定または2線式抵抗測定でNull機能を使用した場合を対象としている。

※2
・±(読み値の%+レンジの％)
・6 1/2桁分解能、ウォームアップ2時間以上で、ACフィルタ（低速：帯域幅3Hz~300kHz）にて測定。
・レンジの5%を超える正弦波入力にて測定。・レンジの1%から5%の入力では、レンジの0.1%を加算（50kHz未満のとき）、またはレンジの0.13%を加算（50kHzから100kHzのとき）。

※3
・±(読み値の%)
・6 1/2桁分解能、ウォームアップ2時間以上にて測定。
