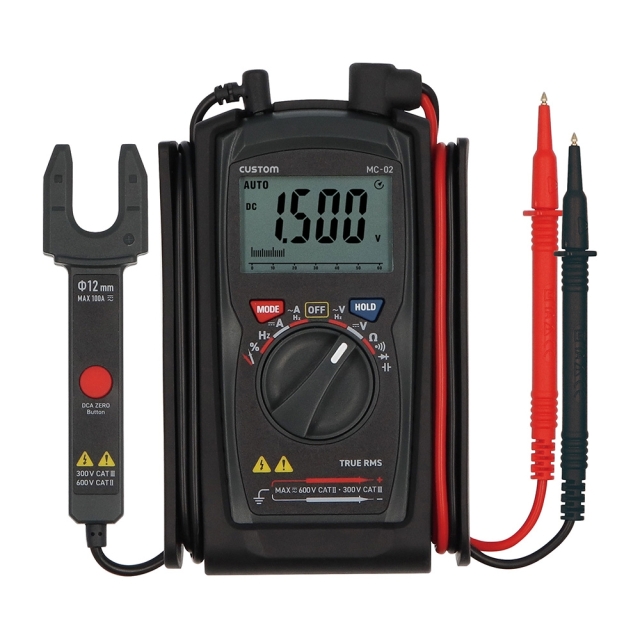

CUSTOM クランプ付デジタルマルチメータ MC-02
狭い箇所の電流もラクラク測定のクランプ付きデジタルマルチメータ
- 交流電圧、直流電圧、交流電流、直流電流、抵抗、導通チェック、ダイオードテスト、コンデンサチェック、周波数測定、DUTYチェック の測定に対応。
- クランプ最大測定導体径：Φ12mm
- 小型軽量手のひらサイズ。
- テストリード先端はコンセント置くにも届く19mm。また接触不良の起こりにくい金メッキ処理を行っています。
電気的性能
| レンジ | 分解能 | 確度 | |
|---|---|---|---|
| ACV | 6.000m V | 1m V | ±(1.5 %rdg + 5 dgt) ※0.1 Vrms～ |
| 60.00 V | 10 V | ||
| 600.0 V | 100 V | ||
| DCV | 600.0m V | 0.1m V | ±(0.8 %rdg + 5 dgt) |
| 6.600 V | 0.001 V | ±(1.5 %rdg + 2 dgt) | |
| 66.00 V | 0.01 V | ||
| 600.0 V | 0.1 V | ±(1.5 %rdg + 5 dgt) | |
| ACA | 100.0 A | 0.1 A | ±(3.0 %rdg + 5 dgt) |
| DCA | 100.0 A | 0.1 A | ±(3.0 %rdg + 5 dgt) |
| Ω | 660.0 Ω | 0.1 Ω | ±(1.0 %rdg + 4 dgt) |
| 6.000 k Ω | 1 Ω | ±(1.5 %rdg + 2 dgt) | |
| 60.00 k Ω | 10 Ω | ||
| 600.0 k Ω | 100 Ω | ||
| 6.000 M Ω | 1 k Ω | ±(2.0 %rdg + 5dgt) | |
| 60.00M Ω | 10 k Ω | ±(3.0 %rdg + 8dgt) | |
| 周波数 | 9.999 Hz | 0.001 Hz | ±（1.0 ±5 dgt） |
| 99.99 Hz | 0.01 Hz | ||
| 999.9 Hz | 0.1 Hz | ||
| 9.999 kHz | 0.001 kHz | ||
| 99.99 kHz | 0.01 kHz | ||
| 999.9 kHz | 0.1 kHz | ||
| 静電容量 （CAP） |
9.999 nF | 0.001 nF | ー |
| 99.99 nF | 0.01 nF | ±(4.5 % + 20dgt) | |
| 999.9 nF | 0.1 nF | ±（3.0 ±5 dgt） | |
| 9.999 μF | 0.001 μF | ||
| 99.99 μF | 0.01 μF | ||
| 999.9 μF | 0.1 μF | ー | |
| 9.999 mF | 0.001 mF | ||
| 99.99 mF | 0.01 mF | ||
| DUTY ％ |
20～80 ％ | 0.1 ％ | ー |
| 周波数 Hz |
9.999 Hz | 0.001 Hz | ±(1.0 % + 5 dgt) |
| 99.99 Hz | 0.01 Hz | ||
| 999.9 Hz | 0.1 Hz | ||
| 9.999 kHz | 0.001 kHz | ||
| 99.99 kHz | 0.01 kHz | ||
| 999.9 kHz | 0.1 kHz |
| 測定範囲 | 確度 | ||
|---|---|---|---|
| 周波数 | 交流電流 | 50 ～ 1 kHz | ±(0.1 % + 3 dgt) |
| 交流電圧 | 50 ～ 1 kHz | ±(0.1 % + 3 dgt) |
| 導通チェック | ブザースレッシュホールド：約50 Ω |
|---|---|
| ダイオードチェック | 順方向電圧：約0.4 ～ 0.9 V 逆方向時：.OL表示 |
※ 条件：23℃ ±5℃、75％RH以下 ※ 確度：±（＿％読み値＋＿dgt最小桁の数値）
※ 交流電圧・交流電流・周波数の確度保証は正弦波に限る。
※ － は確度保証していません。
| ファンクション | 最大定格入力値 | 備考Ω |
|---|---|---|
| DCV/ACV | DC 600V /AC 600V | DC/AC 600V超でブザー |
| DCA/ACA | DC 100A/AC 100A | - |
| Ω 、CAP、ダイオードチェック、導通チェック | （電圧入力禁止） | DC 250V / AC 250V耐圧 |
| Hz、％ | （矩形波5Vp-p標準） | DC 250V / AC 250V耐圧 |
一般仕様
| 検波方式 | 真の実効値（TRUE RMS） |
|---|---|
| 表示 | 液晶、最大表示“6000”、バーグラフ付（61セグメント） |
| レンジ切替 | オート （マニュアル可） |
| 極性表示 | 自動切替、“-”のみ表示 |
| クランプ最大測定導体径 | Φ12mm |
| サンプリング | 約 3 回/秒 |
| 使用温湿度 | 0 ～ +40 ℃、80 %RH以下（但し、結露のないこと） |
| 保存温湿度 | -10 ～ +60 ℃、80 %RH以下（但し、結露のないこと） |
| 寸法 | 約 W 81 × H 135 × D 30 mm |
| 重量 | 約 200 g（電池含まず） |
| 電源 | 単4形乾電池 × 2本（別売） |
| 付属品 | 取扱説明書（保証書付き）、プローブカバー × 2個（装着済み） |
| オプション |
ワニ口ピンリード：ATL-4N、ATL-5N ソフトケース：CC-02 |
| 校正 | 可 |
| 適合規格 | 本体：IEC61010-1 準拠 CATⅢ 300V、CATⅡ 600V |
| JAN | 4983621930030 |
商品仕様
| 製品名: | MC-02 |
|---|---|
| 型番: | MC-02 |
| メーカー: | CUSTOM |
