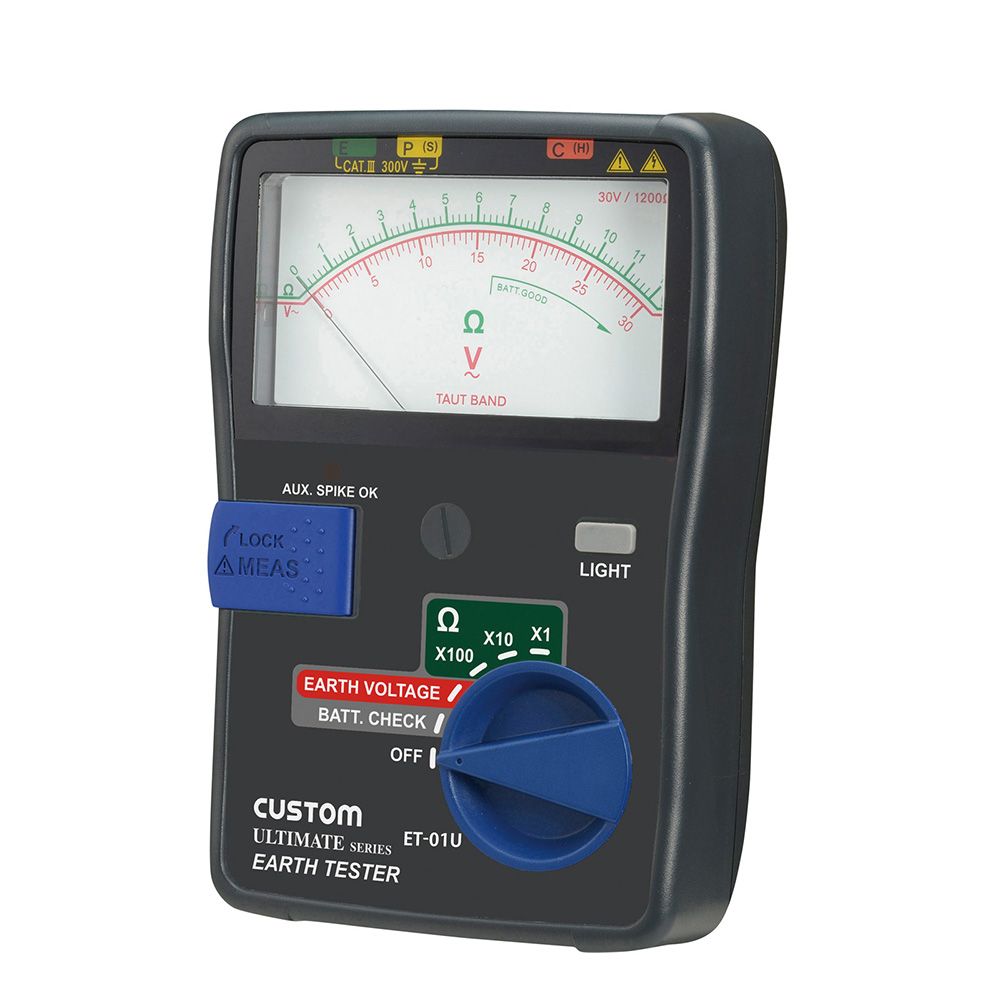

CUSTOM 接地抵抗計 ET-01U 計測器ランド

定価:	¥43,780(税込)
価格:	¥41,591 (税込) 5%OFF

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

アナログ接地抵抗計 ET-01U

製品概要

接地抵抗と接地電圧の測定に対応。

仕様

電気的性能

	測定レンジ	測定範囲	分解能	確度
接地電圧	-	0 ~ 30 V AC (50 / 60 Hz)	0.5 V	最大目盛値の±3.0 %
接地抵抗	× 100	0 ~ 1200 Ω	20 Ω	最大目盛値の±3.0 % (補助接地抵抗は100 Ω ±5 %とする) (接地電圧は10 V以下とする)
	× 10	0 ~ 120 Ω	2 Ω
	× 1	0 ~ 12 Ω	0.2 Ω

最大測定電流出力		3mA
接地電圧測定方式		平均値整流
接地抵抗測定方式	交流定電流測定出力	× 1Ωレンジ/約AC 3mA × 10Ωレンジ/約AC 2mA × 100Ωレンジ/約AC 1mA
	交流定電流周波数出力	約820 Hz
最大測定可能誤差範囲 (最大動作誤差(±30 %)が維持される測定範囲)		× 1Ωレンジ:6 ~ 12 Ω間 × 10Ωレンジ:10 ~ 120 Ω間 × 100Ωレンジ:100 ~ 1200 Ω間

※ 動作誤差の計算方法については、取扱説明書をご参照ください。
※ 23 ±5 ℃、75%RH以下

一般仕様

表示	アナログメータトートバンド式
使用温湿度	0 ~ +40 ℃、85 %RH以下(但し、結露のないこと)
保存温湿度	-20 ~ +60 ℃、75 %RH以下(但し、結露のないこと)
反応時間	1秒以内
絶縁抵抗	測定端子と外ケース間で100M Ω / DC 1000 V
耐電圧	測定端子と外ケース間でAC 3700 V(50 / 60 Hz) 1分間
測定対応接地種類	三線式接地抵抗測定:A種~D種二線式接地抵抗測定:D種
寸法	約 W 112 × H 160 × D 50 mm
重量	約 350 g(電池含まず)
電源	単3形乾電池 × 4本
付属品	精密測定プローブセット (赤色プローブ20m × 1本、黄色プローブ10m × 1本、緑色プローブ5m × 1本) T型補助接地棒 × 2本簡易型接地プローブセット(赤色 × 1本、緑色 × 1本) テスト棒フラット(赤色 × 1本、黒色 × 1本) 安全ワニグチ(赤ワニグチ × 1個、黒ワニグチ × 1個) 取扱説明書
別売オプション	測定プローブ(赤長さ20m):ET-01U-PR 測定プローブ(黄長さ10m):ET-01U-PY 測定プローブ(緑長さ5m):ET-01U-PG T型補助接地棒(2本セット):ET-01U-T 簡易プローブ(赤):ET-01U-KR 簡易プローブ(緑):ET-01U-KG 安全ワニ口クリップ(赤、黒各1個):ET-01U-C テスト棒フラット(赤、黒各1個):ET-01U-F
校正	可
規格準拠	IEC 61326 IEC 61010-2-033 IEC 61010-1, CAT.III 300V
JAN	4983621110067
