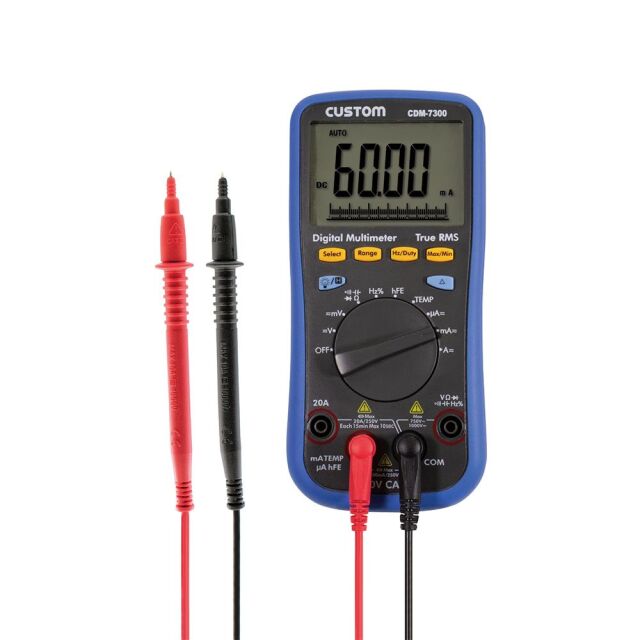

CUSTOM デジタルマルチメータ CDM-7300

CUSTOM デジタルマルチメータ CDM-7300

定価: ¥13,310(税込)
価格: ¥12,650 (税込) 4%OFF
メーカー： CUSTOM
型番： CDM-7300
数量: 台
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

デジタルマルチメータ CDM-7300

製品概要

様々な現場で活躍できる多機能タイプ。バーグラフ表示付きでアナログメータのように数値の変化を確認できます。

  • 電圧(直流、交流)、電流(直流、交流)、抵抗、周波数、静電容量、温度、導通チェック機能、ダイオードチェック機能。
  • 真の実効値方式(True RMS)により正弦波以外の波形でも実効値の表示が可能。
  • その他、Dutyチェック機能、データホールド機能、相対比較機能、MAX/MIN機能。
  • 変換ソケットの使用で、ミニチュアコネクタ付きKタイプ熱電対が使用でき、また、トランジスタの増幅率(hFE)の測定もできます。
  • バックライト付きで、暗い所での作業時も数値の確認がしやすい。
  • 電池の消耗を防ぐオートパワーオフ機能を搭載しています。
  • 61セグメントのバーグラフ表示で、アナログメータ感覚で数値の変化を見ることが可能。
  • 本体周囲に、衝撃を緩和するラバー付き。

仕様


レンジ		 分解能 確度 備考
DCV 60 mV / 600 mV / 6 V / 60 V / 600 V / 1000 V 0.01 mV / 0.1 mV / 0.001 V / 0.01 V / 0.1 V / 1 V ±(0.5 % + 2 dgt)
  • 入力インピーダンス 10 MΩ
ACV 60 mV / 600 mV / 6 V / 60 V 0.01 mV / 0.1 mV / 0.001 V / 0.01 V ±(0.8 % + 2 dgt)
  • 入力インピーダンス 10 MΩ
  • 40 Hz ~ 1000 Hz
600 V / 750 V 0.1 V / 1 V ±(1.0 % + 3 dgt)
DCA 600 μA / 6000 μA / 60 mA / 600 mA 0.1 μA / 1 μA /0.01 mA / 0.1 mA ±(1.0 %rdg + 3 dgt)
  • 最大20 Aまで
  • 10 A以上は10 秒以内。
6 A / 20 A 0.001 A / 0.01 A ±(1.5 %rdg + 5 dgt)
ACA 600 μA / 6000 μA 0.1 μA / 1 μA ±(1.0 % + 3 dgt)
  • 最大20 Aまで
  • 10 A以上は10 秒以内。
  • 50 Hz~60 Hz
60 mA / 600 mA 0.01 mA / 0.1 mA ±(0.8 % + 2 dgt)
6 A / 20 A 0.001 A / 0.01 A ±(2.0 % + 3 dgt)
Ω 600 Ω / 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ 0.1 Ω / 0.001 kΩ / 0.01 kΩ / 0.1 kΩ / 0.001 MΩ ±(0.8 %rdg + 2 dgt)
  • 開放電圧:約0.3 V
60 MΩ 0.01 MΩ ±(2.0 %rdg + 3 dgt)
静電容量 40 nF / 400 nF / 4 μF / 40 μF 0.01 nF / 0.1 nF / 0.001 μF / 0.01 μF ±(2.5 %rdg + 3 dgt)
  • 10 nF ~ 4000 μF
400 μF / 4000 μF 0.1 μF / 1 μF ±(5.0 %rdg + 5 dgt)
温度 1000 ℃ 1 ℃ ±(2.5 %rdg + 3 dgt)
  • -20 ℃ ~ 400 ℃
  • Kタイプ熱電対
  ブザースレッシュホールド 備考
導通チェック 約 30 MΩ
  • 開放電圧:約 0.7 V
  レンジ 分解能 備考
ダイオードチェック 0 V ~ 2 V 1 mV
  • 開放電圧:約 2.6 V
  測定範囲 確度 周波数
周波数 1 Hz ~ 10 MHz ±(0.8 %rdg + 2 dgt) 1.0 Vrms以上、正弦波、50%矩形波
DUTY 1.0 ~ 99.0 % ±(2.5 % + 3 dgt)

10 Hz ~ 10 kHz, 1.5Vrms以上、矩形波

※交流電圧/交流電流の確度保証は正弦波に限る。
※ 23±5 ℃、75%RH以下のとき

検波方式 真の実効値方式(True RMS)
表示 液晶、最大表示“6000”、バーグラフ付(61セグメント)
レンジ切替 オート / マニュアル
極性表示 自動切替、“-”のみ表示
サンプリング 約 3 回/秒
使用温湿度 0 ~ +40 ℃、80 %RH以下(但し、結露のないこと)
保存温湿度 -10 ~ +60 ℃、80 %RH以下(但し、結露のないこと)
寸法 約 W 88 × H 186 × D 37 mm
重量 約 320 g(電池含む)
テストリード長 約 85 cm
電源 単3形乾電池 × 2本
電池寿命 約 700 時間(アルカリ電池使用時)
付属品 取扱説明書、テストリード、 Kタイプ熱電対、ワニ口クリップ、変換ソケット
オプション
  • ケース:AC-M1
  • 1 A ヒューズ:DMF-731A
  • 20 A ヒューズ:DMF-7320
    		•
    校正 可
    規格準拠 IEC61010-1 CAT III 1000V
    JAN 4983621100457

    ※本器に付属の電池は試供品です。市販の通常の電池よりも電池寿命が短いことがあります。バックライト/ブザーを多用されますと電池寿命が短くなります。
