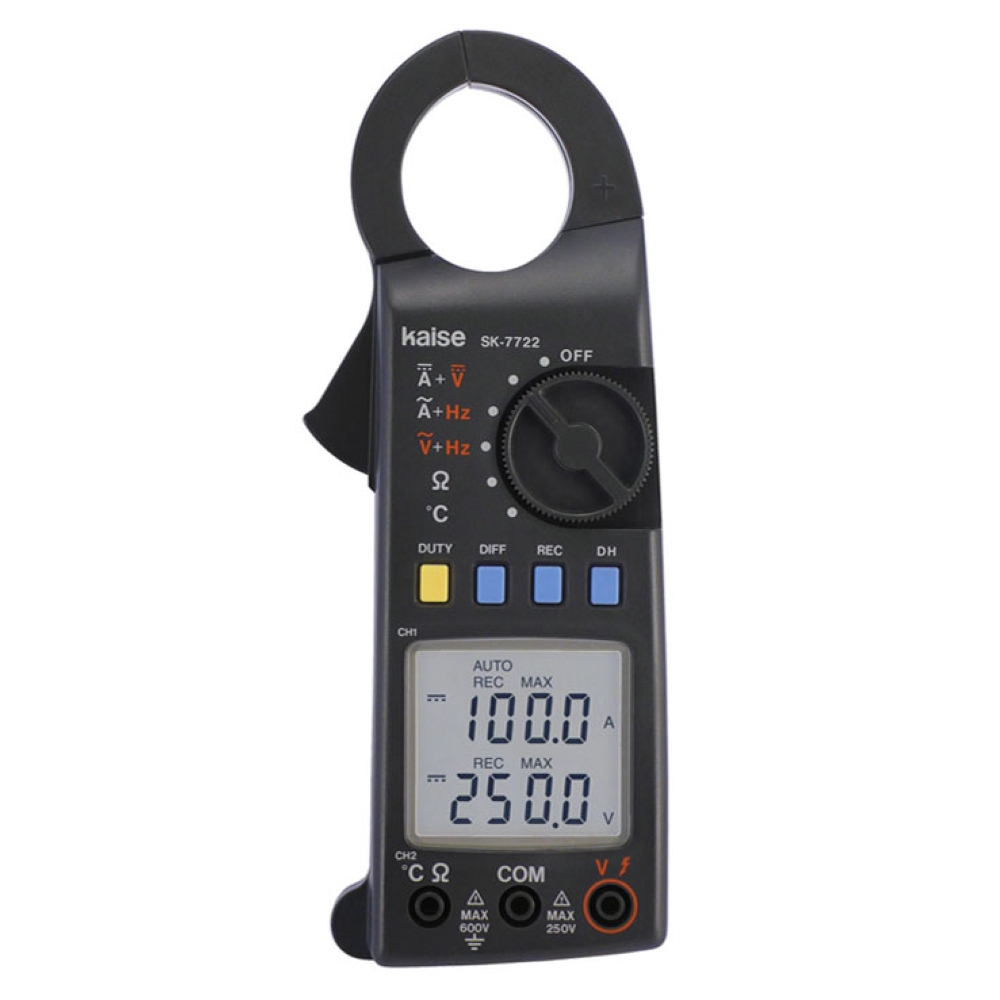

カイセ 自動車／二輪車用クランプメーター SK-7722
特長
- 電流と電圧など、2つの電気要素を同時に測定・表示。
- オシロスコープや記録計に接続できる出力端子付き。
- 歪んだ波形も正確に測定できる真の実効値型。
- ピークホールド、最大／最小値測定、偏差測定。
- ほこりや水滴から本体内部を守る防塵防滴ケース。
一般仕様
| 表示 | 4000カウント2重液晶表示、最大表示9999 |
|---|---|
| サンプリング | 15回／秒（表示：3.75回／秒） |
| レンジ切換 | オートレンジ |
| 被測定導体径 | 最大Φ36mm |
| 電源 | 9V 6F22電池 1個またはACアダプター（別売） |
| 寸法・重量 | 200(H)×64(W)×33(D)mm、310g |
測定仕様
直流電流(A)＋直流電圧(V）
| 測定 | レンジ | 分解能 | 確度 | 入力抵抗 | 最大許容入力 |
|---|---|---|---|---|---|
| 直流電流(A) | 400.0A | 0.1A | ±1.5%rdg±3dgt | － | 1100A 600Vライン |
| 1000A（400～600A） （601～1000A） |
1A | ±1.5%rdg±1dgt | |||
| ±3%rdg±3dgt | |||||
| 直流電圧(V） | 40.00V | 0.01V | ±1.0%rdg±3dgt | 約2MΩ | 300V | 250.0V | 0.1V | ±1.0%rdg±1dgt |
- RECキーモードにおける（ピーク）／最大／最小値測定のサンプリング速度は 15回/秒で、表の確度に1％rdg±3dgtが加算されます。また、表示値のチラツキ は異常ではありません。通常モードのサンプリング速度は3.75回/秒。
- 過負荷保護：Aレンジ 1500A/1分間（600Vライン）、Vレンジ 400V/1分間
交流電流(A)＋周波数(Hz)／デューティー比／パルス幅 真の実効値 ACカップル
| 測定 | レンジ | 分解能 | 確度 | 最大許容入力 | |
|---|---|---|---|---|---|
| 50Hz～60Hz | 40Hz～400Hz | ||||
| 交流電流(A) | 400.0A | 0.1A | ±1.5%rdg±3dgt | ±2.5%rdg±3dgt | 1100A rms 600Vライン |
| 1000A（400～600A） （601～1000A） |
1A | ±1.5%rdg±1dgt | ±2.5%rdg±1dgt | ||
| ±3%rdg±3dgt | ±4%rdg±3dgt | ||||
- クレストファクタ：3以下
- 過負荷保護：1500A rms/1分間（600Vライン）
| 測定 | レンジ | 分解能 | 確度 | ゲート時間 | 入力感度 |
|---|---|---|---|---|---|
| 周波数(Hz) | 10.0Hz～100.0Hz | 0.1Hz | ±0.5%rdg±1dgt | ≦0.1秒 | 10A（正弦波） |
| 95Hz～4000Hz | 1Hz | 1秒 | |||
| デューティー比 | 0.0%～99.9% | 0.1% | ±3%rdg±3dgt | － | |
| パルス幅 | 1.0mS～999.9mS | 0.1mS | ±0.5%rdg±3dgt | － |
交流電圧(V)＋周波数(Hz)／デューティー比／パルス幅 真の実効値 ACカップル
| 測定 | レンジ | 分解能 | 確度 | 入力抵抗 | 最大許容入力 | |
|---|---|---|---|---|---|---|
| 50Hz～60Hz | 40Hz～400Hz | |||||
| 交流電圧(V) | 40.00V | 0.01V | ±1.0%rdg±3dgt | ±1.5%rdg±3dgt | 約2MΩ | 300V rms |
| 250.0V | 0.1V | |||||
- クレストファクタ：3以下
- 過負荷保護：400V rms/1分間
| 測定 | レンジ | 分解能 | 確度 | ゲート時間 | 入力感度 |
|---|---|---|---|---|---|
| 周波数(Hz) | 10.0Hz～100.0Hz | 0.1Hz | ±0.5%rdg±1dgt | ≦0.1秒 | 5V（正弦波） |
| 95Hz～4000Hz | 1Hz | 1秒 | |||
| デューティー比 | 0.0%～99.9% | 0.1% | ±3%rdg±3dgt | － | |
| パルス幅 | 1.0mS～999.9mS | 0.1mS | ±0.5%rdg±3dgt | － |
Ω（抵抗）
| レンジ | 分解能 | 確度 | 測定電流 | 開放端子間電圧 |
|---|---|---|---|---|
| 4000Ω | 1Ω | ±1.0%rdg±3dgt | 約0.1mA | ≦5V | 20.00kΩ | 10Ω | ±1.0%rdg±1dgt |
- 過負荷保護：Aレンジ 400V rms/1分間
℃（温度）
| 測定範囲 | 分解能 | 確度 |
|---|---|---|
| -30℃～150℃ | 1℃ | ±1%rdg±3dgt |
- 確度は温度センサーの誤差を含みません。
- センサータイプ：熱電対Kタイプ
- 過負荷保護：400V rms/1分間
アナログ出力
| 出力電圧 | 確度 | 出力抵抗 | |
|---|---|---|---|
| DC 1000A | DC 1V f.s. | 0～600A ：±2.5%rdg±2mV | 約200Ω |
| 601～1000A：±4.0%rdg±2mV | DC 250V | DC 2.5V f.s. | ±2.0%rdg±2.5mV |
| AC 1000A （50～60Hz） |
AC 1V f.s. | 0～600A ：±3.0%rdg±2mV | |
| 601～1000A：±5.0%rdg±2mV | |||
| AC 250V （50～60Hz） |
AC 2.5V f.s. | ±2.5%rdg±2mV |
- AC1000AおよびAC250Vレンジにおいて、周波数が40Hz～400Hzの範囲の ときは、上記確度に1％rdg±3dgtを加算。
商品仕様
| 製品名: | SK-7722 |
|---|---|
| 型番: | SK-7722 |
| メーカー: | カイセ |
