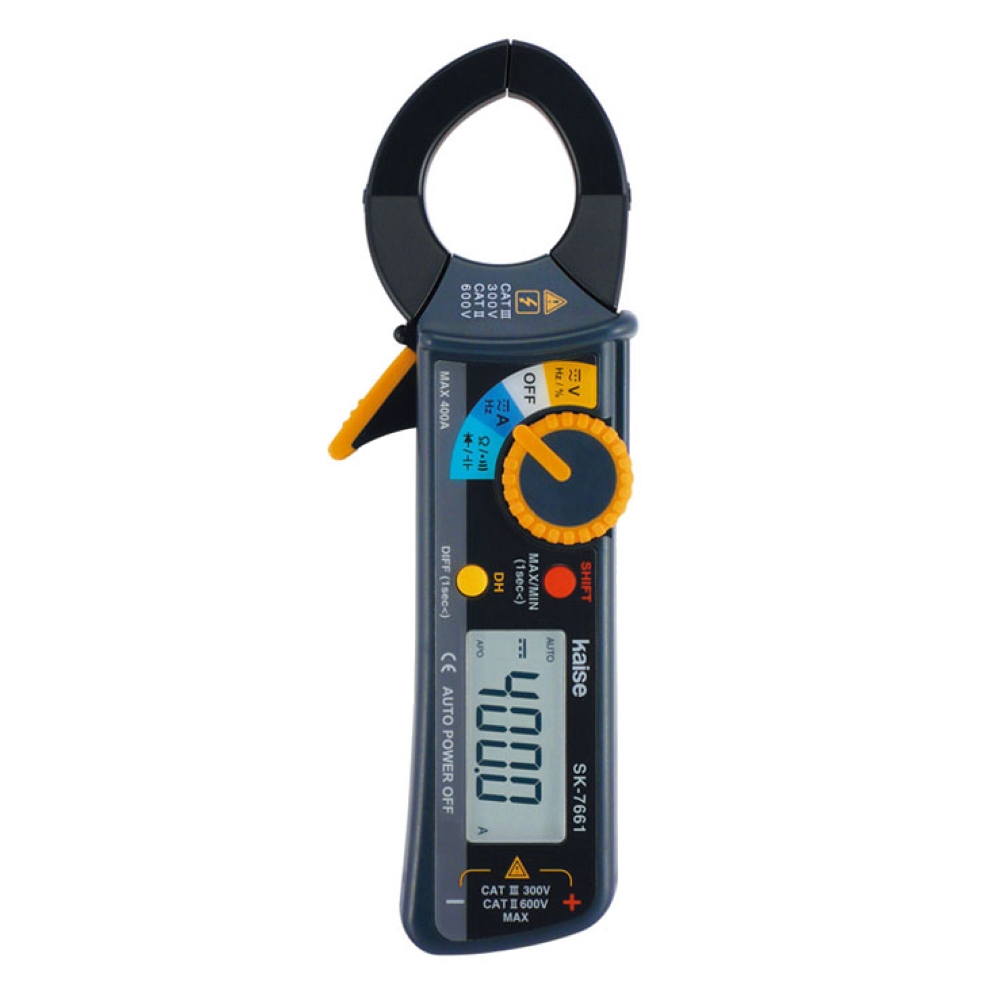

カイセ 自動車／二輪車用クランプメーター SK-7661
特長
- 使いやすい小型クランプメーター。
- 電源ONで自動的にゼロ調整。（直流電流測定時）
- 手にフィットするラバー構造。
- 本体側面にテストリードを固定可能。
- 最大/最小値測定機能。（スターター電流の測定はできません）
一般仕様
| 表示 | 4000カウント、最大表示4050 |
|---|---|
| サンプリング | 3回／秒 |
| レンジ切換 | オートレンジ |
| 被測定導体径 | 最大Φ27mm |
| 電源 | 単4形乾電池（1.5V R03）2本 |
| 寸法・重量 | 170(H)×58(W)×27(D)mm、160g |
測定仕様
直流電流
| レンジ | 測定確度 | 分解能 | 最大許容入力 | 過負荷保護 |
|---|---|---|---|---|
| 40.00A | ±1.5％rdg±3dgt | 10mA | 400A DC | 600A rms 1分間 |
| 400.0A | 40～200A / ±1.5%rdg±5dgt | 100mA | ||
| 201～300A / ±3.0%rdg±3dgt | ||||
| 301～400A / ±4.0%rdg±3dgt |
交流電流
| レンジ | 測定確度(0.5A以上） | 分解能 | 最大許容入力 |
|---|---|---|---|
| 40.00A | ±1.5％rdg±5dgt (50/60Hz) | 10mA | 400A rms |
| 400.0A | 40～200A / ±2.0%rdg±3dgt (50/60Hz) | 100mA | |
| 201～300A / ±4.0%rdg±5dgt (50/60Hz) | |||
| 301～400A / ±5.0%rdg±5dgt (50/60Hz) |
- 周波数特性（40～400Hｚ） ： 40Aレンジ（0.5～9A）1.5％加算、（10～40A）0.5％加算 /400Aレンジ 1.0％加算
- 過負荷保護 ： 600A rms 1分間
- クレストファクター ： 0.5～200A ； 3以下 / 300A ; 2以下 / 400A ; 1.5以下
周波数
| レンジ | 測定確度 | 分解能 | 入力感度 | 最大許容入力 |
|---|---|---|---|---|
| 5.00Hz～49.99Hz | ±0.2%rdg±2dgt | 0.01Hz | 5A（正弦波） | 400A rms | 50.0Hz～499.9Hz | 0.1Hz |
| 0.500kHz～1.000kHz | 1Hz |
直流電圧
| レンジ | 測定確度 | 分解能 | 入力抵抗 | 最大許容入力 |
|---|---|---|---|---|
| 400.0mV | ±1.0%rdg±3dgt | 0.1mV | ≥100MΩ | 600V DC |
| 4.000V | ±1.0%rdg±2dgt | 1mV | ≒11MΩ | |
| 40.00V | 10mV | ≒10MΩ | ||
| 400.0V | 100mV | |||
| 600V | 1V |
- 過負荷保護：1000V rms 1分間
交流電圧
| レンジ | 測定確度 | 分解能 | 入力抵抗 | 最大許容入力 | 過負荷保護 |
|---|---|---|---|---|---|
| 4.000V | ±1.5%rdg±5dgt (40Hz～400Hz) |
1mV | ≒11MΩ | 600V rms | 1000V rms 1分間 |
| 40.00V | 10mV | ≒10MΩ | |||
| 400.0V | 100mV | ||||
| 600V | 1V |
周波数
| レンジ | 測定確度 | 分解能 | 入力感度 | 最大許容入力 |
|---|---|---|---|---|
| 5.00Hz～49.99Hz | ±0.2%rdg±2dgt | 0.01Hz | 5V（正弦波） | 600V rms |
| 50.0Hz～499.9Hz | 0.1Hz | |||
| 0.500kHz～4.999kHz | 1Hz | |||
| 5.00kHz～49.99kHz | 10Hz |
デューティー比
| レンジ | 測定確度 | 分解能 | 入力感度 | 最大許容入力 |
|---|---|---|---|---|
| 5.0％～95.0％ | ±1.0％rdg±3dgt | 0.1％ | 5V（矩形波） | 600V rms |
抵抗
| レンジ | 測定確度 | 分解能 | 測定電流 | 開放端子間電圧 |
|---|---|---|---|---|
| 400.0Ω | ±1.5％rdg±5dgt | 0.1Ω | ≤0.4mA | ≒0.44V |
| 4.000kΩ | ±0.7％rdg±3dgt | 1Ω | ||
| 40.00kΩ | 10Ω | ≤50μA | ||
| 400.0kΩ | 100Ω | ≤5μA | ||
| 4.000MΩ | ±1.2％rdg±5dgt | 1kΩ | ≤0.5μA | |
| 40.00MΩ | ±3.0％rdg±5dgt | 10kΩ | ≤50nA |
- 過負荷保護：300V rms 1分間
導通試験
| レンジ | ブザー抵抗 | 測定確度 | 分解能 | 測定電流 | 開放端子間電圧 |
|---|---|---|---|---|---|
| 400.0Ω | 約50Ω以下 | ±1.5％rdg±5dgt | 0.1Ω | ≤0.4mA | ≒0.44V |
ダイオードテスト
| レンジ | 測定確度 | 分解能 | 開放端子間電圧 | 過負荷保護 |
|---|---|---|---|---|
| 0～1.5V | ±5.0％rdg±5dg | 1mV | ≤1.7V | 300V rms 1分間 |
静電容量
| レンジ | 測定確度 | 分解能 | 開放端子間電圧 | 過負荷保護 |
|---|---|---|---|---|
| 50.00 nF | ±5.0％rdg±10dgt | 10pF | ≒1.25V | 300V rms 1分間 |
| 500.0 nF | 100pF | ≒0.44V | ||
| 5.000 μF | 1nF | |||
| 50.00 μF | 10nF | |||
| 100.0 μF | 100nF |
商品仕様
| 製品名: | SK-7661 |
|---|---|
| 型番: | SK-7661 |
| メーカー: | カイセ |
