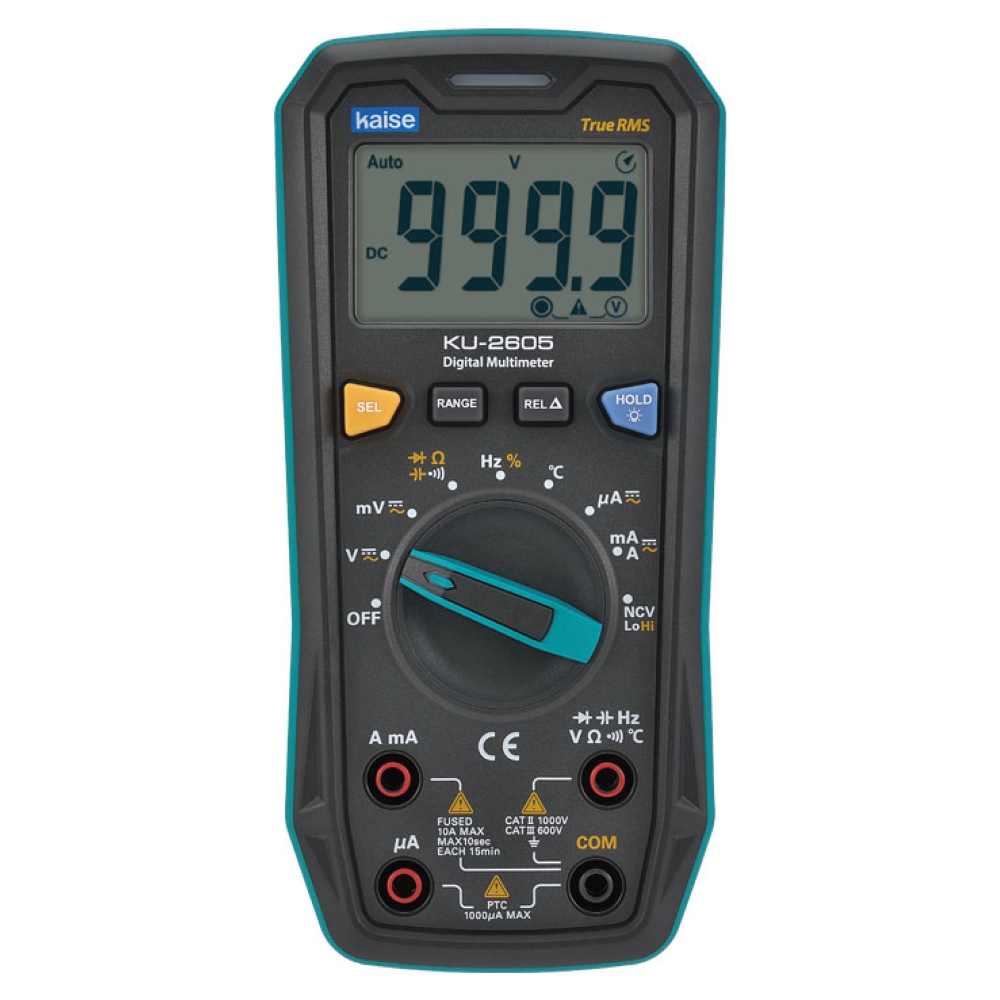

カイセ デジタルサーキットテスター KU-2605
特長
- 真の実効値型。
- 明るいバックライト、見やすい大型LCD。
- 滑りを防ぐラバー構造の筐体。
- 温度測定が可能。（温度プローブ付属）
- 本体背面にテストリードホルダー付き。
- 無駄な電池の消耗を防ぐオートパワーオフ機能、ディスプレイホールド機能付き。
- 非接触電圧検知機能（NCV）付き。
- スペアヒューズ付き。
仕様
直流電圧（mV / V）
| 測定レンジ | 分解能 | 測定確度 | 入力抵抗 |
|---|---|---|---|
| 9.999mV | 0.001mV | ±0.7%rdg.±8dgt. | >3000MΩ |
| 99.99mV | 0.01mV | ||
| 999.9mV | 0.1mV | ±0.5%rdg.±3dgt. | ≒10MΩ |
| 9.999V | 0.001V | ||
| 99.99V | 0.01V | ||
| 999.9V | 0.1V |
直流電流（µA / mA / A）
| 測定レンジ | 分解能 | 測定確度 | 電圧降下 |
|---|---|---|---|
| 999.9µA | 0.1µA | ±0.8%rdg.±3dgt. | 3（mV/µA） |
| 999.9mA | 0.1mA | ±1.0%rdg.±3dgt. | 0.04（mV/mA） |
| 9.999A | 0.001A | 0.45（mV/A） |
※5A以上の測定は10秒以内とし、次の測定まで15分以上の間隔を空けること
交流電圧（mV / V）※周波数範囲：40～400Hz
| 測定レンジ | 分解能 | 測定確度 | 入力抵抗 |
|---|---|---|---|
| 9.999mV | 0.001mV | ±1.0%rdg.±3dgt. | >3000MΩ |
| 99.99mV | 0.01mV | ||
| 999.9mV | 0.1mV | ±0.8%rdg.±3dgt. | ≒10MΩ |
| 9.999V | 0.001V | ||
| 99.99V | 0.01V | ||
| 999.9V | 0.1V |
交流電流（µA / mA / A）※周波数範囲：40～400Hz
| 測定レンジ | 分解能 | 測定確度 | 電圧降下 |
|---|---|---|---|
| 999.9µA | 0.1µA | ±1.0%rdg.±3dgt. | 3（mV/µA） |
| 999.9mA | 0.1mA | ±1.2%rdg.±3dgt. | 0.04（mV/mA） |
| 9.999A | 0.001A | 0.45（mV/A） |
※5A以上の測定は10秒以内とし、次の測定まで15分以上の間隔を空けること
ダイオードテスト
| 分解能 | 測定確度 | 測定電流 | 開放端子間電圧 |
|---|---|---|---|
| 0.001V | ±1.5%rdg.±5dgt. | ≦1.5mA | <DC3.9V |
導通試験
| スレッシュホールドレベル |
|---|
| 0～30.0Ω：緑LED点灯+ブザー |
| 30.1～419.9Ω：赤LED点灯 |
抵抗（Ω）
| 測定レンジ | 分解能 | 測定確度 | 開放端子間電圧 |
|---|---|---|---|
| 999.9Ω | 0.1Ω | ±0.8%rdg.±2dgt. | DC1.6V |
| 9.999kΩ | 0.001kΩ | ||
| 99.99kΩ | 0.01kΩ | ||
| 999.9kΩ | 0.1kΩ | ||
| 9.999MΩ | 0.001MΩ | ±1.5%rdg.±3dgt. | |
| 99.99MΩ | 0.01MΩ | ±2.0%rdg.±5dgt. |
温度（℃）
| 測定レンジ | 分解能 | 測定確度 | -40～1000℃ | 1℃ | ±3℃ |
|---|
※付属818-02温度プローブでの測定は－20℃～100℃まで。
※付属818-02温度プローブの確度含まず。
一般仕様
| 表示板（LCD） | 9999カウント、文字高19mm、バックライト付き |
|---|---|
| レンジ切り換え | オート/マニュアル |
| サンプリング速度 | 3回/秒 |
| 電池消耗表示 | 電源電圧約3.9V以下でLCDに 点灯、電源ON時に黄LED点灯 |
| 使用温・湿度 | 0～30℃（75％RH以下）、30～40℃（50％RH以下）、ただし結露のないこと |
| 電源 | 単4形乾電池（1.5V AAA）3本 |
| 連続動作時間 | マンガン電池：約200時間、アルカリ電池：約350時間（バックライトOFF） |
| オートパワーオフ | 各スイッチ最終操作後約15分で自動的に電源OFF（解除可能） |
| ヒューズ | mA・A ： 10A/1000V（Φ6.35×32mm） |
| 安全基準 | IEC-61010-1, CATⅡ1000V, CATⅢ600V AC/DC |
| 寸法・重量 | 170（H）×81（W）×49（D）mm 約300ｇ（電池含む） |
その他測定項目：静電容量、周波数、デューティー比、NCV（非接触電圧検知）
| 過負荷保護 | Ｖレンジ：1000V DC/AC rms Ωレンジ、ダイオード・静電容量レンジ：1000V DC/AC rms µAレンジ：1000µA（PTCによる保護） mA・Aレンジ：内蔵ヒューズ定格10A |
|---|---|
| 付属品 | 100-57テストリード、818-02温度プローブ、F49スペアヒューズ（10A/1000V）1本、単4形乾電池（1.5V AAA）3本（本体搭載済）、取扱説明書 |
商品仕様
| 製品名: | KU-2605 |
|---|---|
| 型番: | KU-2605 |
| メーカー: | カイセ |
