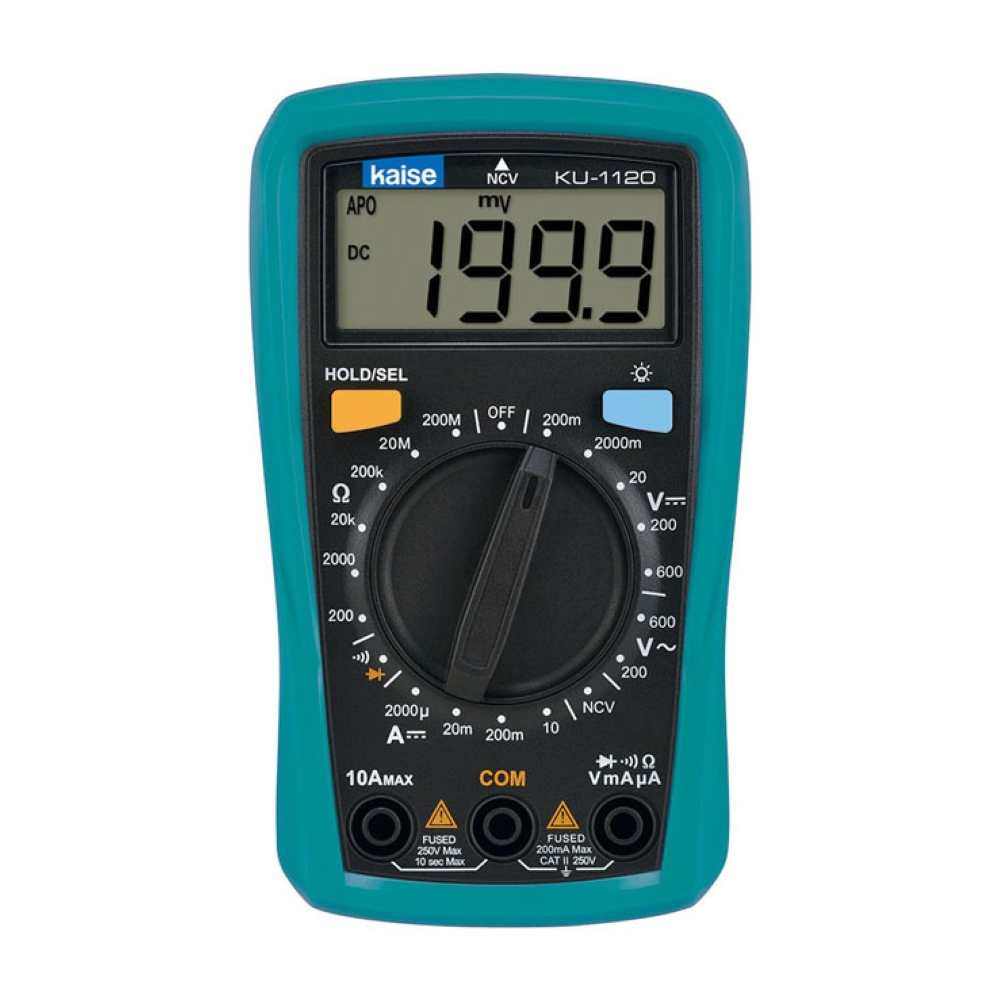

カイセ デジタルサーキットテスター KU-1120
特長
- 広い測定レンジを装備したマニュアルレンジサーキットテスター。
- DC10Aレンジ付き。
- 文字高16mmの大型LCDで見やすさ抜群。
- バックライト付きLCD。
- 省電力設計で長時間の連続測定が可能。
- 導通チェックのブザー音が大きく聞き取りやすい。
- 非接触電圧検知（NCV）付き。
- オートパワーオフ、ディスプレイホールド付き。
- テストリードのピン先は、錆びに強い金メッキ仕様。
一般仕様
| 表示 | 1999カウントLCD、文字高 16mm |
|---|---|
| サンプリング | 2～3回／秒 |
| レンジ切換 | マニュアルレンジ |
| 電源 | 単4形乾電池（1.5V R03）2本 |
| 寸法・重量 | 134(H)×77(W)×47(D)mm、206g |
測定仕様（23℃±5℃、75％RH以下、ただし結露のないこと）
直流電圧（ DC V ）
| 測定レンジ | 分解能 | 測定確度 | 入力インピーダンス |
|---|---|---|---|
| 200mV | 0.1mV | ±0.7%rdg±3dgt | ≒10MΩ |
| 2000mV | 1mV | ±0.5%rdg±2dgt | |
| 20V | 0.01V | ±0.7%rdg±3dgt | |
| 200.0V | 0.1V | ||
| 600V | 1V | ||
| 最大許容値 ： 600V DC/AC、 過負荷電圧 ：600V DC/AC | |||
※600V以上の電圧を検知すると警告ブザーが鳴動
交流電圧（ AC V ）
| 測定レンジ | 分解能 | 測定確度（40Hz～400Hz） | 入力インピーダンス |
|---|---|---|---|
| 200.0V | 0.1V | ±1.2%rdg±3dgt （レンジの1%～100%の範囲） |
≒10MΩ |
| 600V | 1V | ||
| 最大許容値 ： 600V DC/AC、 過負荷電圧 ：600V DC/AC | |||
※600V以上の電圧を検知すると警告ブザーが鳴動
直流電流 （ DC A ）
| 測定レンジ | 分解能 | 測定確度 | 最大許容値 |
|---|---|---|---|
| 2000µA | 1µA | ±1.0%rdg±2dgt | 200mA DC |
| 20.00mA | 0.01mA | ||
| 200.0mA | 0.1mA | ||
| 10.00A※ | 0.01A | ±1.2%rdg±5dgt | 10A DC |
※10A測定は10秒以内とし、次の測定まで15分以上の間隔を空けること
※10A以上の電流を検知すると警告ブザーが鳴動
抵抗（ Ω ）
| 測定レンジ | 分解能 | 測定確度 | 測定電流 |
|---|---|---|---|
| 200.0Ω | 0.1Ω | ±1.0%rdg±2dgt | ≤0.3mA |
| 2000Ω | 1Ω | ±0.8%rdg±2dgt | |
| 20.00kΩ | 0.01kΩ | ≤0.08mA | |
| 200.0kΩ | 0.1kΩ | ≤10µA | |
| 20.00MΩ | 0.01MΩ | ±1.2%rdg±3dgt | ≤1µA |
| 200.0MΩ | 0.1MΩ | ±5.0%rdg±10dgt | ≤1µA＜ |
| 開放端子間電圧 ： DC1V、過負荷電圧 ： 600Ｖ DC/AC | |||
ダイオード
| 分解能 | 測定確度（測定範囲：0.10～2V未満） | 測定電流 |
|---|---|---|
| 0.001V | ±1.5%rdg±5dgt | 1mA |
| 開放端子間電圧 ： ＜2.1V、過負荷電圧 ：600Ｖ DC/AC | ||
導通試験
| 測定レンジ | 分解能 | ブザー音 | 測定電流 |
|---|---|---|---|
| 200.0Ω | 0.1Ω | 0.0～50.0Ω以下 | ≤1.2mA |
| 開放端子間電圧 ： DC 2.1V、過負荷電圧 ：600Ｖ DC/AC | |||
NCV（非接触電圧検知）測定 ※交流電圧のみ
| LCD表示 | 電界強度 |
|---|---|
| EF | 0～50mV |
| － | 50～100mV |
| －－ | 100～150mV |
| －－－ | 150～200mV |
| －－－－ | >200mV |
※NCV測定は本体上部に表記の矢印の向きで測定
商品仕様
| 製品名: | KU-1120 |
|---|---|
| 型番: | KU-1120 |
| メーカー: | カイセ |
