軟磁性材料の交流磁気特性を高周波まで正確に測定

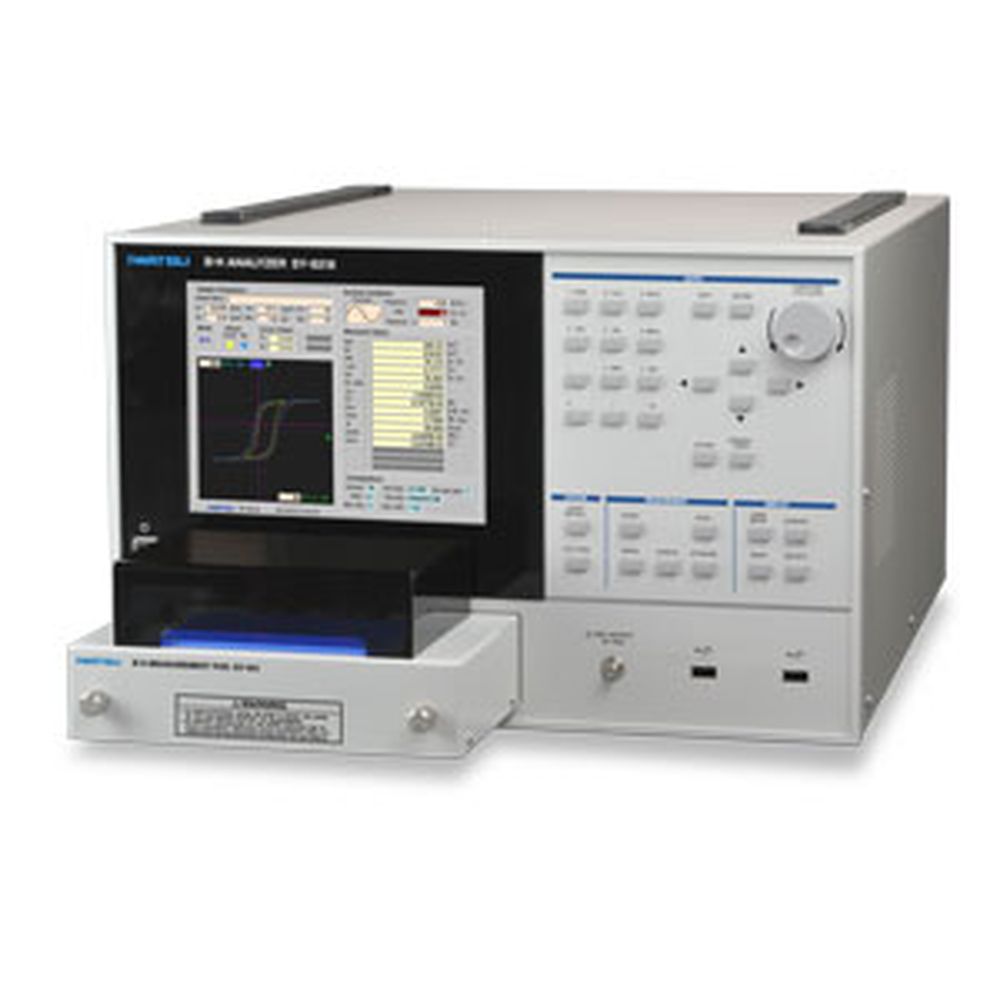

本装置は、軟質磁性材料の交流磁気特性を測定する装置です。
材料、コア、部品、および装置メーカの研究開発部門、品質保証部門、並びに製造部門の新商品開発、製品検査に最適です。
BH/Pc測定機能に加えてm/L/Qの測定が可能です。
- 測定周波数：10Hz~10MHz（SY-8218)、10Hz~1MHz（SY-8219）
- 印加波形：正弦波、方形波（10Hz~1MHz）
- 最大入力電流：±6A
- 最大入力電圧：±200V
- 励磁方法：自動励磁
（最大磁界、最大磁束密度、最大励磁電流、最大誘起電圧指定）
残留磁化を残さない様に減衰交番磁界を掛けて減磁
| 項目 | 仕様 | |
| 測定方式 | CROSS-POWER法 | |
| 測定項目 | 最大磁束密度（Bm）、残留磁束密度（Br）、最大磁界（Hm）、保磁力（Hc）、角形比（Br/Bm）、振幅比透磁率（μa）、コアロス（Pc,Pcv,Pcm）、位相角（θ）、総磁束変化（2Φm）、最大誘起電圧（V2m）、最大励磁電流（I1m）、皮相電力（VA）インピーダンス透磁率（μZ）、複素透磁率（μ', μ''）、損失係数（tanδ）、インダクタンス（L）、レジスタンス（R）、インピーダンス（Z）質係数（Q）、全高調波歪（THD） | |
| 測定波形 | B-Hカーブ、励磁電流／誘起電圧／磁界／磁束密度の波形 | |
| 測定周波数 | 正弦波 | 10Hz~10MHz（SY-8218） |
| 10Hz~1MHz（SY-8219） | ||
| 方形波 | 10Hz~1MHz（Duty50） | |
| 磁界信号検出 | 無誘導抵抗器の両端電圧降下法最大許容電流±6A | |
| 磁束密度信号検出 | 誘起電圧検出コイル両端電圧検出法 | |
| 最大許容電圧±200V | ||
| デジタイザ | 分解能16bits （8192points / cycle） | |
| 試料接続方式 | 2巻線法または1巻線法 | |
| 表示方式 | 8.4型TFT-LCD SVGA 800×600ピクセル | |
| 電源 | 100V~240V50/60Hz 消費電力約130VA（MAX） | |
| 寸法(mm)、質量 | 420W×266H×480D（突起部含まず）、本体約12.5kg | |
| 外部メモリ | USB（データストレージ） | |
| 付属品 | 標準試料、PODカバー、ACカップルモジュール、パワーアンプケーブル(BNC-BNC)、 OSCケーブル(BNC-SMA)、電源コード、ユーザーズガイド、取扱説明書(CD) | |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | SY-8219 |
|---|---|
| 型番: | SY-8219 |
| メーカー: | 岩崎通信機 |
