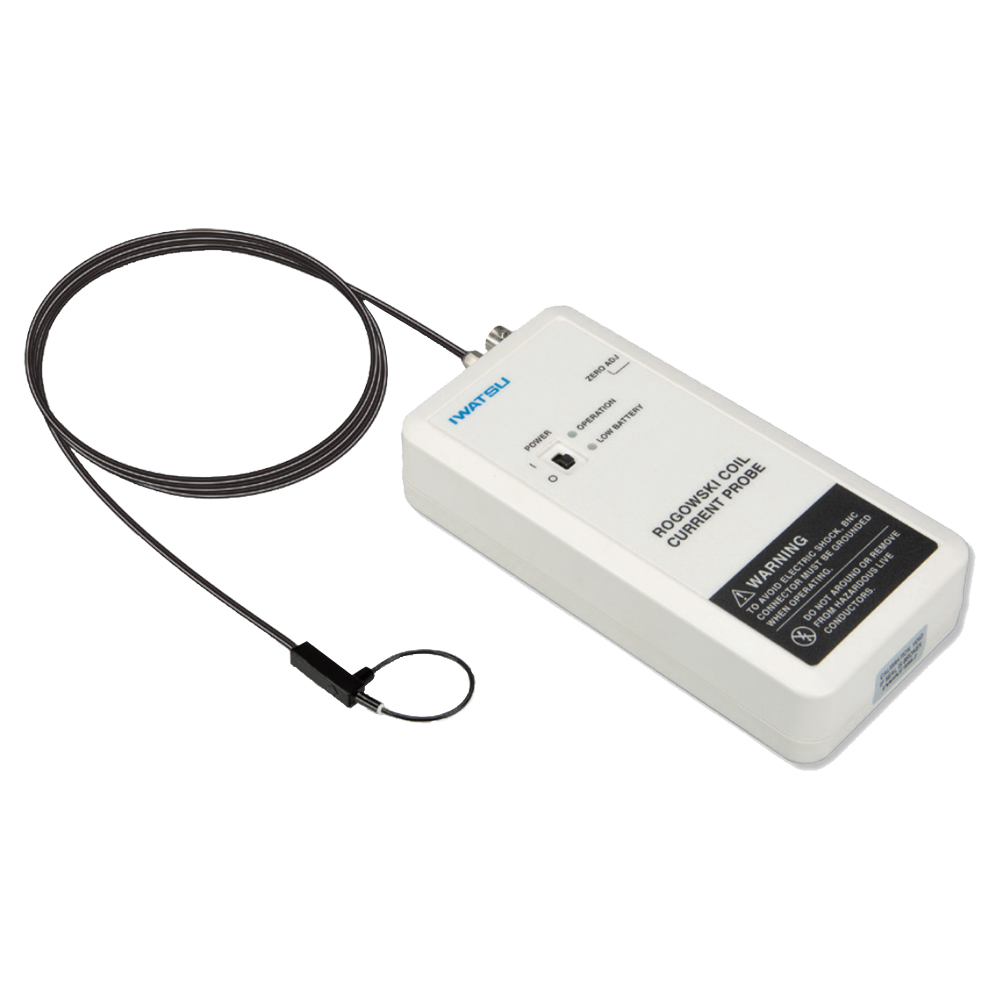

岩崎通信機 ロゴスキーコイル電流プローブ SS-285A

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

SS-280Aシリーズ特長

• 広帯域3Hz*~ 30MHz（SS-280Aシリーズ） / ~20MHz（SS-280シリーズ）
センサ部 使用温度範囲 -40℃~ 125℃（SS-280Aシリーズ） / -10℃~ 70℃（SS-280シリーズ）
• 高耐圧1.2kV peak
• 柔軟なセンサ部構造
• パワーFET、IGBT デバイスピンに絡ませて大電流を簡単計測
• ゼロアジャスト機能付
• 電流測定範囲に合わせて 30 / 60 / 120 / 300 / 600 / 1200 / 3000 / 6000 / 12000Aピークをラインナップ
• コイル長:約80mm （※60mmタイプも対応可能、別途お問い合わせください）

*: SS-287A / 288A / 289A の場合 SS-280Aシリーズ応用範囲

• パワーデバイスのスイッチング電流波形・パルス応答特性
• インバータ・システムの電流測定
• AC 電流測定（大きなDC オフセット時）
• インパルス大電流の測定
• バスバー大電流計測

SS-280Aシリーズ概要(共通仕様は下部にあります)

標準価格	210,000円（税別）
センサ部 線径	1.7mm（最大）
センサ部 コイル長	84±4mm
センサ部 使用温度範囲	-40℃~ 125℃
最大ピーク電圧	1.2kV

型番	周波数帯域 [-3dB]	感度 [mV/A]	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]	絶対最大di/dt
						Peak [kA/μs]	RMS [kA/μs]
SS-281A	110Hz~30MHz	200	30	2	3.5	80	1
SS-282A	65Hz~30MHz	100	60	4	2.5
SS-283A	32Hz~30MHz	50	120	8	2		1.5
SS-284A	9Hz~30MHz	20	300	20	1.8
SS-285A	6Hz~30MHz	10	600	40
SS-286A	3Hz~30MHz	5	1,200	80			2
SS-287A	2Hz~30MHz	2	3,000		1.4

型番	周波数帯域 [-3dB]	感度 [mV/A]	ピーク電流 [A]	ピークdi/dt [kA/μs]	ノイズ [mV rms]	絶対最大di/dt
						Peak [kA/μs]	RMS [kA/μs]
SS-288A （受注生産）	2Hz~30MHz	1	6,000	80	1.4	80	2
SS-289A （受注生産）		0.5	12,000

共通仕様

項目			共通仕様
			SS-680 シリーズ	SS-660 シリーズ	SS-280A-H シリーズ	SS-280A シリーズ	SS-620 シリーズ	SS-290 シリーズ
基本性能	感度確度		±2% （-10℃~ +70℃）	±2%（-10℃~ +70℃） 上記温度範囲外は±250ppm/℃追加				±2% （-10℃~+60℃） 上記温度範囲外は ±300ppm/℃追加
	出力	コネクタ形式	BNC
		最大電圧範囲	±1.5Vまたは±1.2V ※出力は50Ωで終端する	±6V （負荷 ≥ 100kΩ） ※50Ω負荷の場合は±2V、感度は約半分となる				±6V （負荷 ≥ 100kΩ）
	直線性		±0.05%（フルスケールに対して）
	ゼロ点調整範囲		±3mV 以上	±300mV 以上
センサ部	コイル長 または 外形		外径:24mm 内径:14mm 厚さ:5.8mm	約84mm ±4mm	約84mm ±4mm （※60mm対応も可能、別途お問い合わせください）		SS-62xS：100mm±5mm SS-62xM：200mm±5mm	SS-29xS：300mm±10mm SS-29xL：700mm±10mm
	コイル部 線径		-	1.0mm （max）	1.7mm （max）		3mm （max）	8.5mm （max）
	耐電圧		1.2kVpeak	600Vpeak	1.2kVpeak		5kVpeak	10kVpeak
	センサ部 ケーブル長		1.5m ±50mm				3.0m ±100mm
	使用温度 範囲		-10℃~ 70℃	-40℃~ 125℃	-40℃~ 150℃	-40℃~ 125℃
			（センサ部ケーブルも含む）
本体部	大きさ		約80(W)×165(H)×35(D) mm （突起物を除く）
	質量		約0.37kg				約0.4kg	SS-29xS : 約0.48kg SS-29xL : 約0.50kg
	電源		単三乾電池4本（アルカリ乾電池使用時 約18時間）					単三乾電池4本 （アルカリ乾電池使用時 約30時間）
			AC アダプタ（オプション）
	付属品		同軸ケーブル（50cm×1）、取扱説明書（1）、 調整用ドライバ（1）、ハードケース（1）、 アルカリ単三乾電池：4 本
環境特性	動作温湿度範囲		0℃ ~ ＋40℃、80%RH 以下
	保存温湿度範囲		?10℃ ~ ＋60℃、80%RH 以下
	動作高度		≤2,000m at ≤25 ℃

保証：メーカー保証
校正：別途料金
