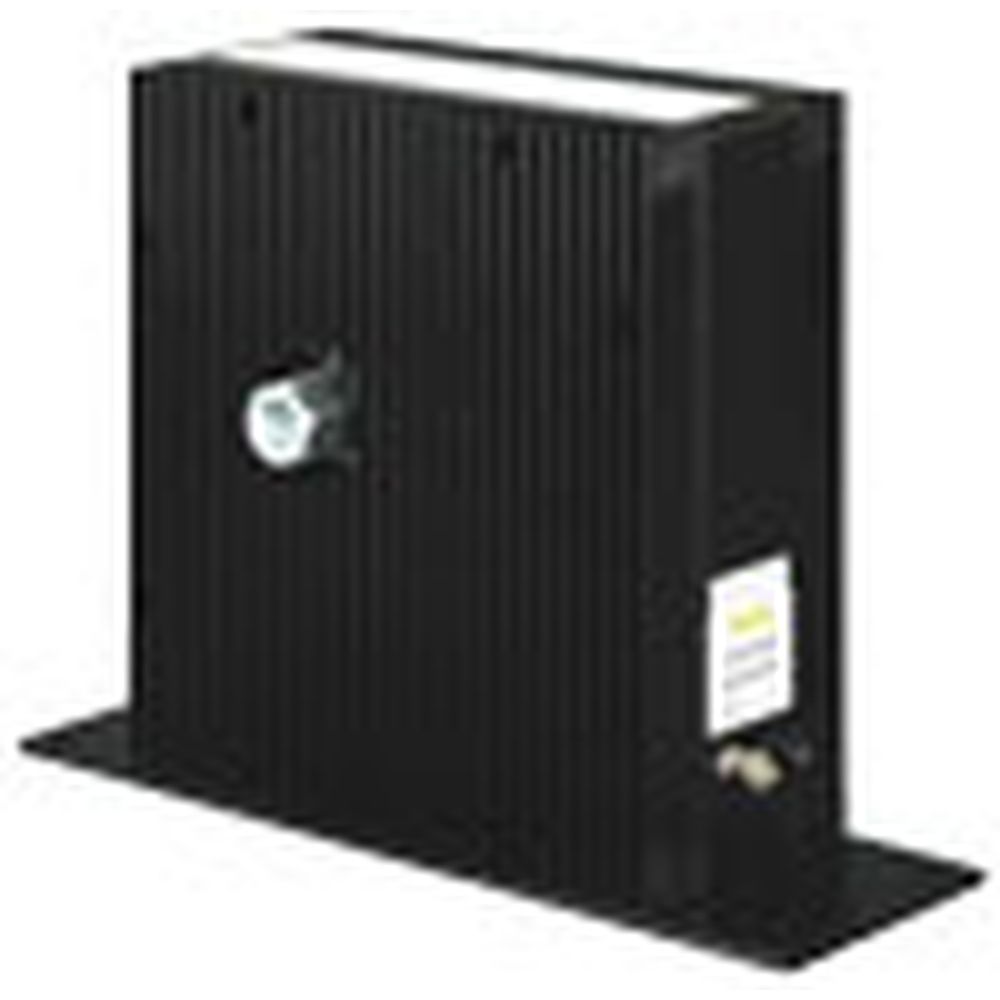

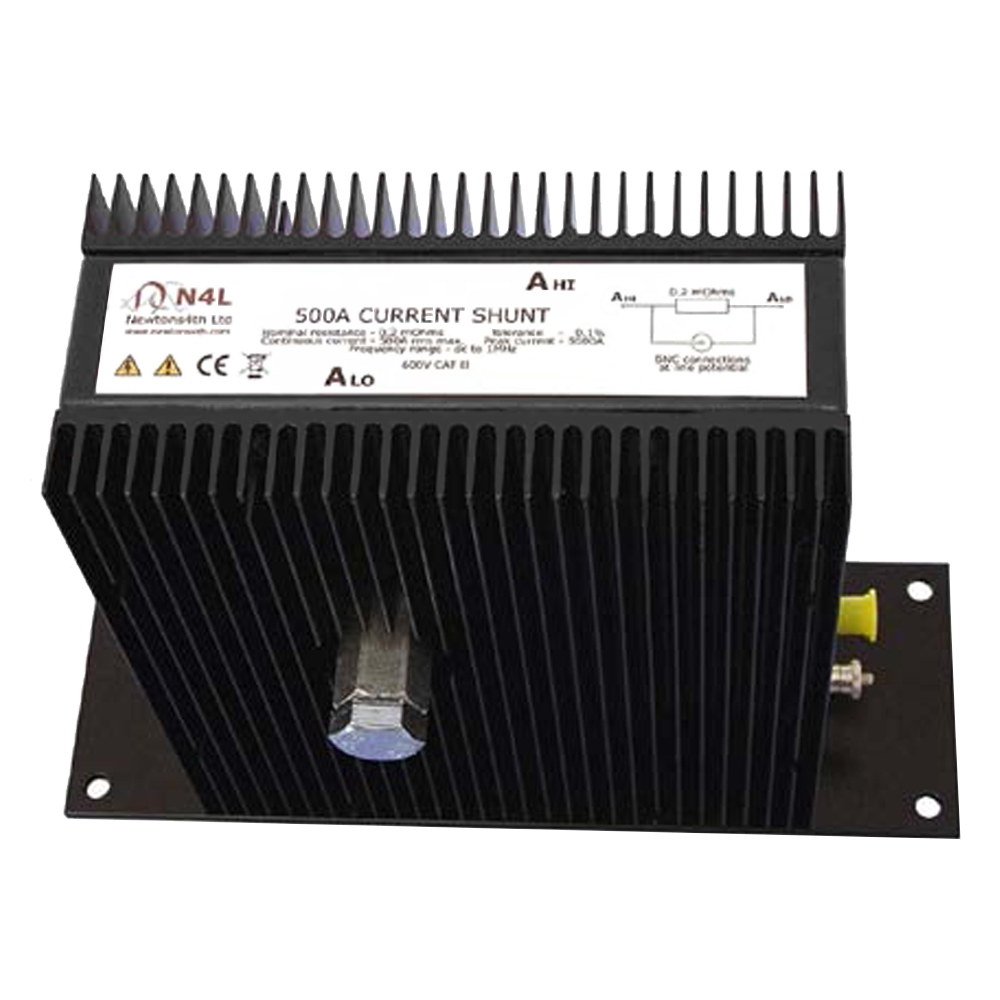

広帯域シャント抵抗 HFシリーズTOP
本シャント抵抗は、広帯域電力測定のための最大500Armsまでの高精度電流測定が可能です。 周波数帯域 DC~1MHzで低インダクタンス、すぐれた位相特性です。 本シャント抵抗は、PPA シリーズの電力測定のために設計されており、卓越した広帯域特性と確度、コモン・モード除去比を持ちます。
周波数帯域 | DC~1MHz |
クレストファクタ範囲 | 10(HF100は、1000Aピークの繰り返し電流まで対応) |
最大電流範囲 | シングル・ピーク(単発)において100μs以下のパルス幅において2倍の電流ピークまで許容 |
標準インダクタンス | <1nH |
最大電流範囲 | クレストファクタ 3以下の入力においてPPAを使った場合の値 |
出力コネクタ | BNC(反転及びアイソレーションは、されていません。) |
波高率 | 最大の10(例えば、 HF100 のための反復的なピーク電流が 1000Apk です) |
抵抗値 | フェーズエラー | 最大電流容量 | |
(誤差) | 連続 | ピーク | |
0.2mΩ(±0.1%) | 0.1゜/kHz | 500A rms | 5000Apk |
保証:メーカー保証
校正:別途料金
商品仕様
製品名: | HF500 |
---|---|
型番: | HF500 |
メーカー: | 岩崎通信機 |
