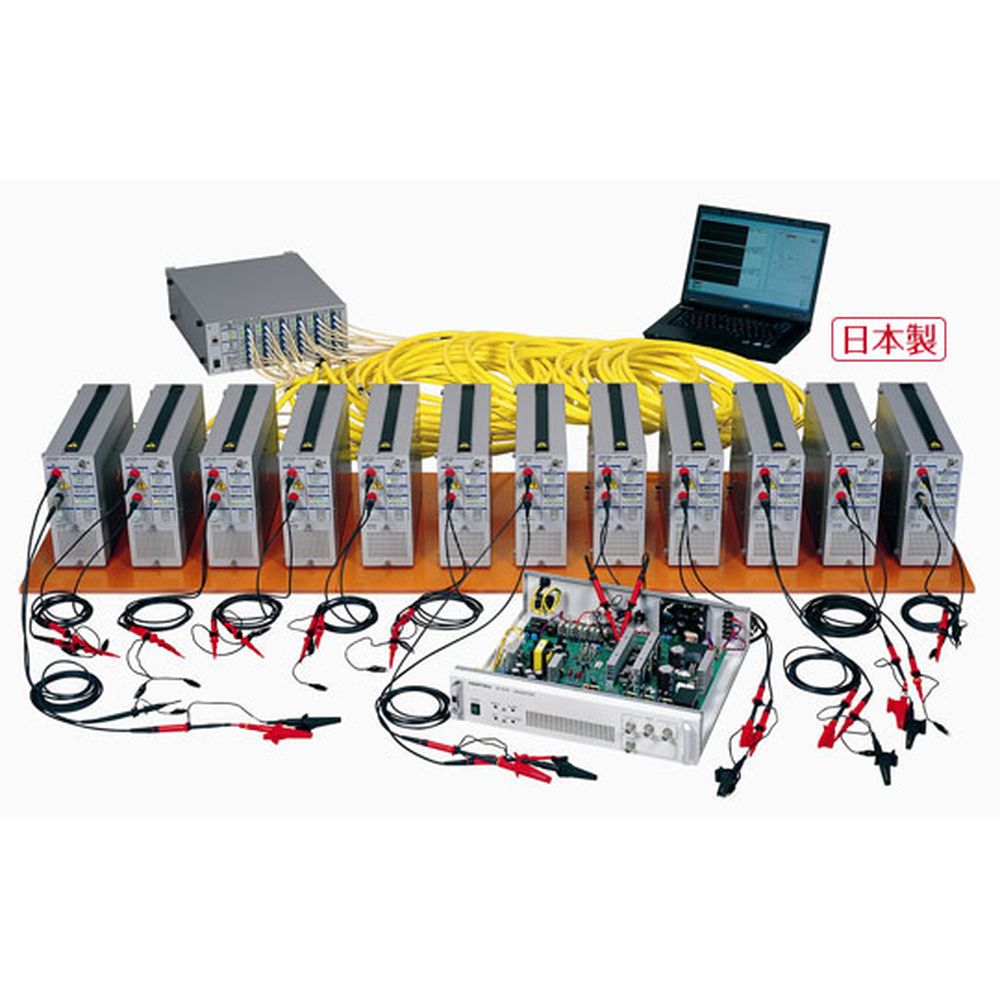

【お問合せ商品】岩崎通信機 アイソレーション・システム DM-910A

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

項目	DM-900、DM-900L	DM-910、DM-910L
信号入力部
周波数特性 (-3dB)	500MHz
バンドリミッタ	20MHz / 100MHz
入力インピーダンス	1MΩ // 16pF（DC1MΩ時）
最大入力電圧	BNC 中心導体~GND端子間 : 400Vmax(DC+peakAC <= 5kHz) CAT I
	GND端子~大地間 : 10kVmax
チャネル数	2チャネル（インターリーブ時は1チャネル。また、チャネル間は非絶縁です）	1チャネル（内部は2チャネル、またインターリーブ時はCH1-MAINのみ）
入力結合	GND, DC1MΩ, AC1MΩ	GND, DC1MΩ
入力感度	2mV/div~10V/div、1-2-5ステップ	CH1-MAIN:	50mV/div~5V/div、1-2-5ステップ
		CH2-ZOOM	2mV/div~1V/div、1-2-5ステップ
オフセット範囲	2mV/div~50mV/div : ±1V	CH1-MAIN:	50mV/div~500mV/div:±10V
	100mV/div~500mV/div : ±10V		1V/div~5V/div:±100V
		CH2-ZOOM	2mV/div~20mV/div:±2V
	1V/div~10V/div : ±100V
			50mV/div~1V/div:±20V
DC ゲイン確度	+/- (1.5% + 0.5% of full scale)
オフセット確度	2mV/div~50mV/div ：	CH1-MAIN:
	+/- (0.5% + フルスケール値の0.5% + 1mV)
		50mV/div~500mV/div ：
	100mV/div~500mV/div ：	+/- (0.5% + フルスケール値の0.5% + 10mV)
	+/- (0.5% + フルスケール値の0.5% + 10mV)
		1V/div~10V/div ：
	1V/div~10V/div ：	+/- (0.5% + フルスケール値の0.5% + 100mV)
	+/- (0.5% + フルスケール値の0.5% + 100mV)	CH2-ZOOM：
		2mV/div~20mV/div ：
		+/- (0.5% + フルスケール値の0.5% + 1mV)
		50mV/div~1V/div ：
		+/- (0.5% + フルスケール値の0.5% + 10mV)
プローブセンス	10:1, 100:1, 1000:1 (検出・任意設定)
最高サンプルレート	1GS/s(1ch時 2GS/s)
垂直軸分解能	8 bits
最大メモリ長	DM-900:500k ポイント/ch	DM-910:500k ポイント/ch
	DM-900L:16Mポイント/ch	DM-910L:16Mポイント/ch
トリガシステム部
トリガシステムソース	CH1、CH2	CH1-MAIN
トリガスロープ	Positive / Negative
カップリング	AC, DC, HFREJ, LFREJ
レベル範囲	管面中央±5div
インタフェース
光インターフェース	全2重光通信（LANを含む3線式）、
	別売の専用光ケーブルを接続（2m~200m））
電源・バッテリー部
内蔵バッテリー	バッテリーパック3個内蔵（1個で動作可）
バッテリー充電	本体で充電可
バッテリーチャージャ	別売
バッテリー動作時間	連続約12時間（25℃にて、未劣化・満充電のバッテリを3個使用時）
バッテリー充電時間	約6時間（本体スタンバイ状態にて）
AC電源	AC100~240（50/60Hz）
消費電力	120VA MAX
校正信号
校正信号	1kHz、0.6V/6V（切替）
機構部
外形寸法（mm）	122.4W x 258.4H x 544D
質量	約7kg（バッテリーパック、付属品を除く）、
	バッテリーパック質量 約660g / 1本
環境動作温度	0~40℃
性能保証温度	10~35℃
付属品
バッテリーパック	3個
電源ケーブル	1本

保証：メーカー保証
校正：別途料金
