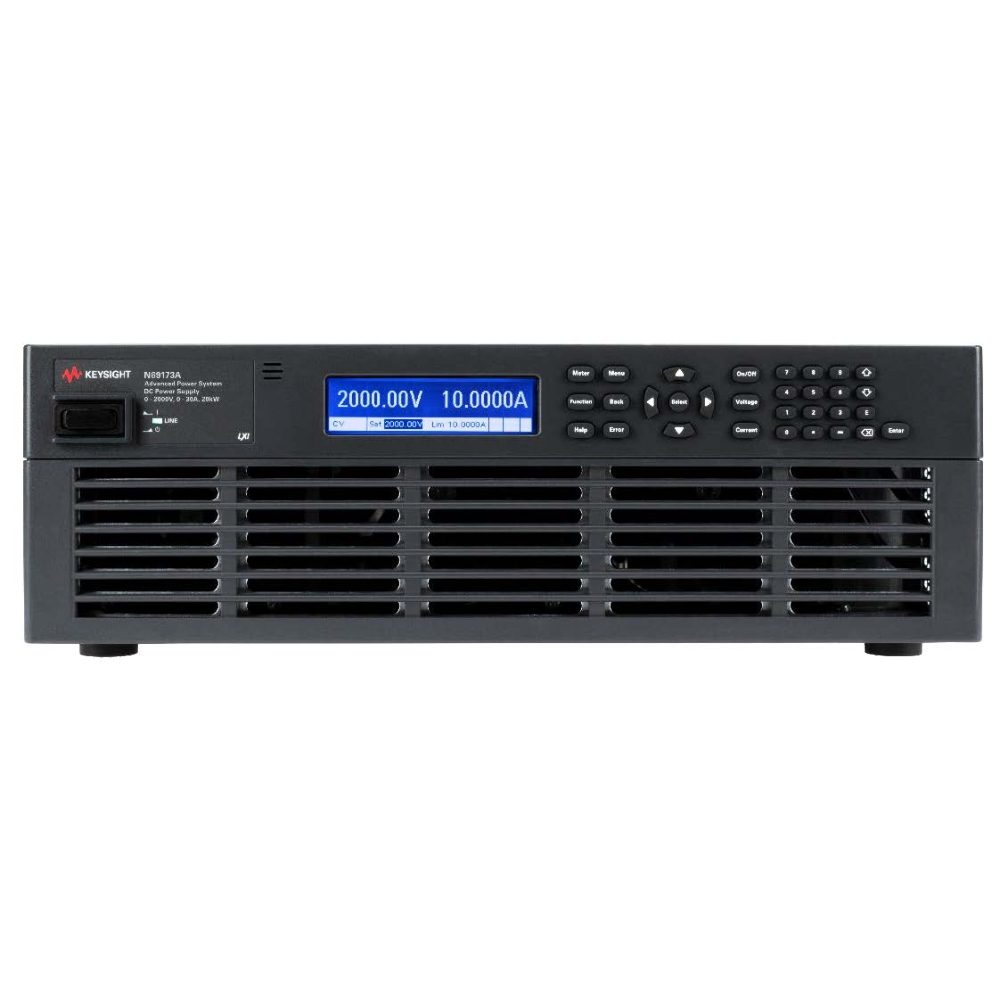

N69100 シリーズ電源
仕様
| Specification | N69143A | N69145A | N69146A | N69172A | N69173A |
|---|---|---|---|---|---|
| DC Ratings | |||||
| Voltage source: | 0 to 20 V | 0 to 80V | 0 to 160V | 0 to 1000 V | 0 to 2000 V |
| Current source: | 0 to 800 A | 0 to 250A | 0 to 125A | 0 to 60 A | 0 to 30 A |
| Current sink @ 10%: | -80 A | -25A | -12.5 A | -6 A | -3 A |
| Power: | 10 kW | 10 kW | 10 kW | 20 kW | 20 kW |
| Output ripple and noise | |||||
| CV peak-to-peak※1: | 30 mV | 80 mV | 200 mV | 1.5 V | 3 V |
| CV rms※2: | 3 mV | 8 mV | 20 mV | 200 mV | 400 mV |
| Load regulation | |||||
| Voltage3: | 1 mV | 3 mV | 6 mV | 50 mV | 100 mV |
| Current: | 50 mA | 25 mA | 13 mA | 8 mA | 4 mA |
| Voltage programming & measurement accuracy※4 | 0.02% + 4 mV | 0.02% + 13 mV | 0.02% + 26 mV | 0.04% + 120 mV | 0.04% + 240 mV |
| Current programming & measurement accuracy※4 | 0.09% + 370 mA | 0.06% + 115 mA | 0.06% + 58 mA | 0.09% + 23 mA | 0.09% + 12 mA |
| Transient response※5 | |||||
| Recovery Time: | 900 µs | 900 µs | 900 µs | 900 µs | 900 µs |
| Settling band: | 0.2 V | 0.8 V | 1.6 V | 10 V | 20 V |
※1 From 20 Hz to 20 MHz (-3dB bandwidth) with resistive load, terminals ungrounded, or either terminal grounded
※2 From 20 Hz to 10 MHz (-3dB bandwidth) with resistive load, terminals ungrounded, or either terminal grounded
※3 Also applies when remote sensing with a ≤1 V drop per load lead
※4 Percent of value + offset; at 25℃ ±5℃ after a 30-minute warm-up; measurement NPLC=1; valid for 1 year
※5 Time to recover to within the settling band following a step change from 40% to 90% and 90% to 40% of full load at Comp0 with a 40 µs current rise and fall time
