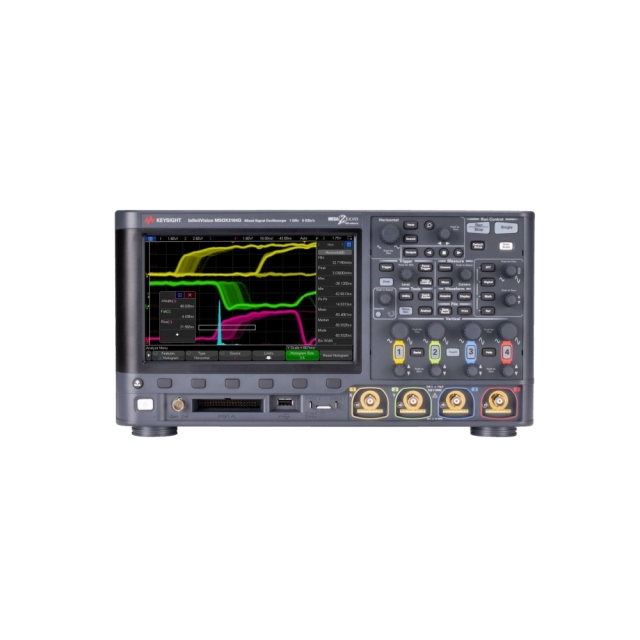

Keysight InfiniiVision 3000G X-シリーズ オシロスコープ
InfiniiVision 3000G X-シリーズ：最高のユーザビリティーに見合う最高の機能
InfiniiVision 3000G X-シリーズ オシロスコープは、最高のユーザビリティー、クイック・アクセス・ボタンを備えた包括的なフロントパネル、使いやすいタッチ操作、直接接続またはWebベースのUIによるマウス操作により、お客様にとって最適な方法で作業することが可能です。
InfiniiVision 3000G X-シリーズ オシロスコープには、2チャネルと4チャネルのモデルがあり、さらに、ミックスド・シグナル・オシロスコープ(MSO)モデルを100 MHzから最大1 GHzまでの帯域幅から選択することができます。
通常では追加費用が必要になる以下の機能を、すべてのモデルに標準装備しています。
- I2C、SPI、UART/RS-232C/RS-485、I2S、およびUSB-PDなどのシリアルバスのパワフルなトリガ／デコード機能
- ハードウェアベースの高性能のマスク／測定リミットテスト
- 周波数応答解析（ボード線図）
- 波形／測定ヒストグラム
- 内蔵ファンクション／任意波形発生器
- HDTVビデオ信号解析
- LAN/VGA I/Oインタフェース
- 制御、自動化、およびオフライン解析のためのPathWave BenchVueオシロスコープ制御／自動計測／ オフライン解析ソフトウェア
仕様
| 3012G | 3014G | 3022G | 3024G | 3032G | 3034G | 3052G | 3054G | 3102G | 3104G | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 帯域幅 | 100 MHz | 200 MHz | 350 MHz | 500 MHz | 1 GHz | ||||||
| チャネル | DSOX | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| MSOX | 2＋16 | 4＋16 | 2＋16 | 4＋16 | 2＋16 | 4＋16 | 2＋16 | 4＋16 | 2＋16 | 4＋16 | |
| メモリ | 4 Mポイント（セグメントメモリ標準搭載） | ||||||||||
| 最大サンプリングレート | 5 GSa/s（ハーフチャネル）、2.5 GSa/s（全チャネル） | ||||||||||
| 最大波形更新速度 | >1,000,000波形／秒 | ||||||||||
| 内蔵測定器 | ミックスド・シグナル・オシロスコープ(MSO)、20 MHz任意波形発生器、プロトコル・アナライザ、 デジタル電圧計、8桁のカウンター、周波数応答アナライザ（ボード線図プロット） | ||||||||||
| タイムベース範囲 | 5 ns/div～50 s/div 2 ns/div～50 s/div 1 ns/div～50 s/div 500 ps/div～50 s/div | ||||||||||
| シリアル・プロトコル・ オプション | 標準：I2C、SPI、UART/RS-232C、I2S、USB PD オプション：CAN/CAN FD/CAN-dbc、LIN/LINシンボリック、SENT、FlexRay、MIL-STD1553、CXPI、ARINC429、マンチェスター/NRZ | ||||||||||
| トリガ機能 | ゾーン・タッチ・トリガ、エッジ、エッジ後のエッジ（Bトリガ）、パルス幅、パターン、論理和、立ち上がり／立ち下がり時間、 第Nエッジバースト、ラント、セットアップ／ホールド、ビデオ、エンハンスドビデオ(HDTV)（オプション）、さまざまなシリアルバス（オプション） | ||||||||||
