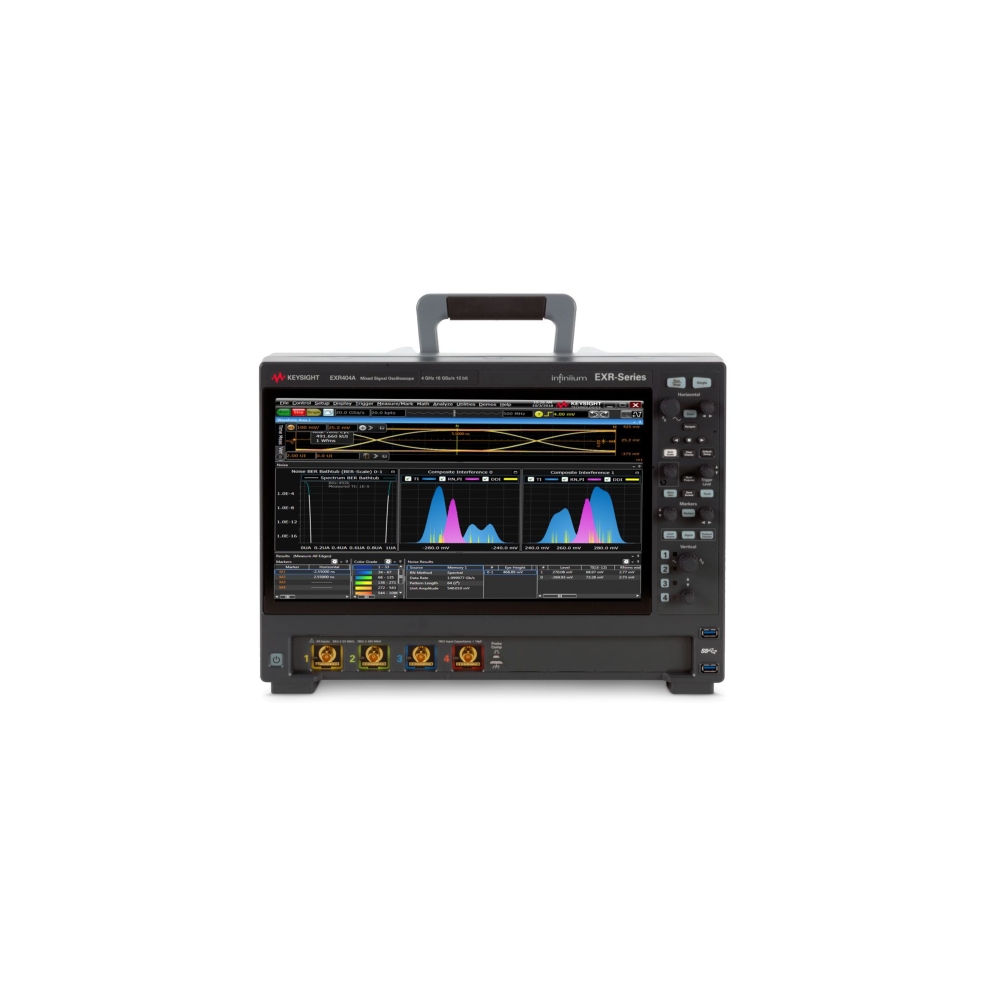

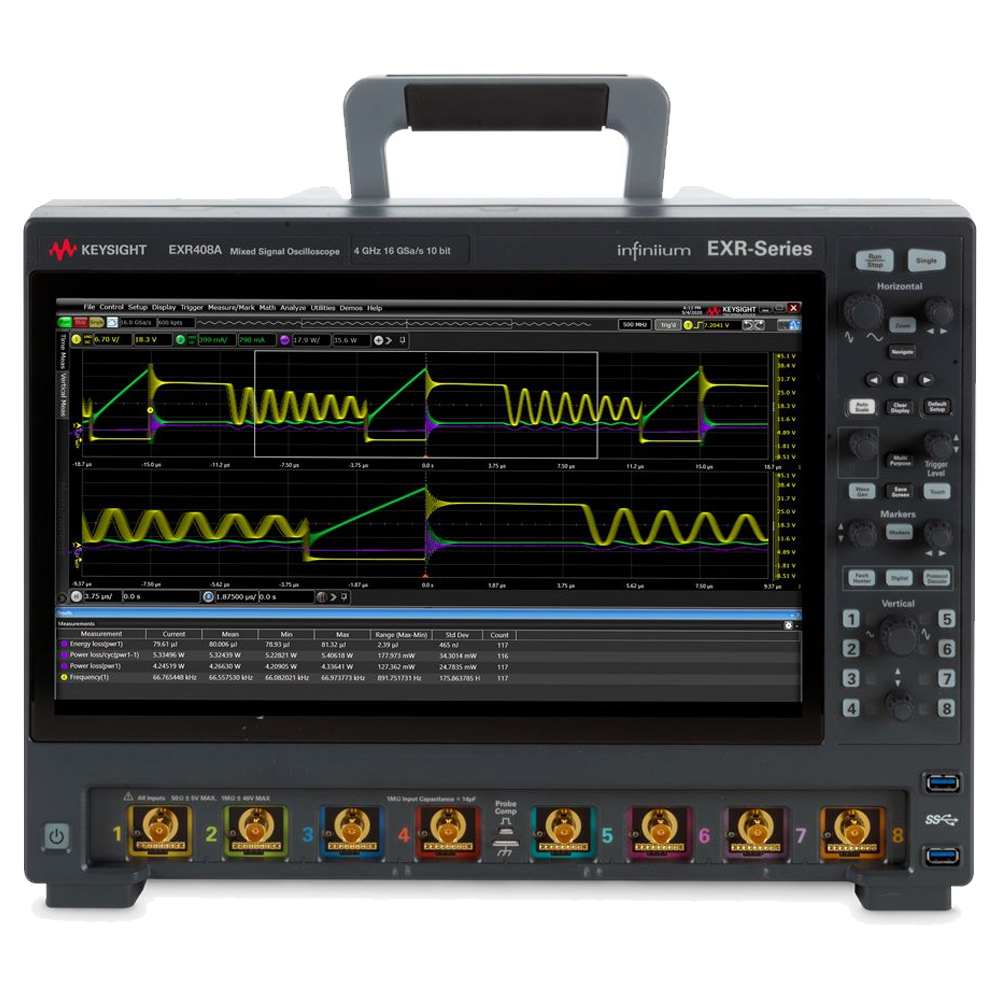

Infiniium EXRシリーズ オシロスコープ
Infiniium EXRシリーズのご紹介
Infiniium EXRシリーズは、500 MHz～6 GHzまでの帯域幅、4個または8個のアナログチャネル、数十種類のハードウェア／ソフトウェアオプションを組み合わせた8種類のモデルにより、パワフルな解析、簡単な維持管理、直観的な操作を実現するオシロスコープです。
Infiniium EXRシリーズの仕様
| アナログチャネル数 | 4個または8個、アップグレード可能 |
|---|---|
| 帯域幅 | 500 MHz～6 GHz、アップグレード可能 |
| サンプリングレート | 16 GSa/s メモリ 100 Mポイント。400 Mポイント、または1.6 Gポイントのフレキシブルメモリにアップグレード可能 ※1 |
| 分解能 | 10ビット（高分解能では最高16ビット） |
| ENOB | 高い有効ビット数9.0 デジタル・ロジック・チャネル 16、専用入力、アップグレード可能 |
| 最大波形更新速度 | >200,000 wfm/s |
| アイダイアグラム速度 | >750,000 UI/s |
| スクリーンディスプレイ | 15.6インチのタッチ式フルHDデュアル画面をサポート |
※1. 1.6 Gポイント統合型フレキシブル・メモリ・オプションの詳細については、データシートの仕様の表を参照してください。
| モデル番号 | 4チャネル | 8チャネル |
|---|---|---|
| 500 MHz | EXR054A | EXR058A |
| 1 GHz | EXR104A | EXR108A |
| 2 GHz | EXR204A | EXR208A |
| 2.5 GHz | EXR254A | EXR258A |
| 4 GHz | EXR404A | EXR408A |
| 6 GHz | EXR604A | EXR608A |
アナログチャネルの仕様
| EXR05xA | EXR10xA | EXR20xA | EXR25xA | EXR40xA | EXR60xA | ||
|---|---|---|---|---|---|---|---|
| 帯域幅（－3 dB） | 50 Ω ※1 | 500 MHz | 1 GHz | 2 GHz | 2.5 GHz | 4 GHz | 6 GHz |
| 1 MΩ | 500 MHz | 500 MHz | 500 MHz | 500 MHz | 500 MHz | 500 MHz | |
| 立ち上がり／立ち下がり時間（代表値）※4 | 10/90 % | 860 ps | 430 ps | 215 ps | 172 ps | 107.5 ps | 71.7 ps |
| 20/80 % | 620 ps | 310 ps | 155 ps | 124 ps | 77.5 ps | 51.7 ps | |
| 入力チャネル数 | 4個または8個のアナログチャネル、BNC（メス）、16個のデジタルチャネル（オプション） | ||||||
| サンプリングレート、 リアルタイム | 16 GSa/s、全アナログチャネル ※1 | ||||||
| サンプル分解能 | 62.5 ps（Sinx/x補間がオンの場合、補間数で割る） | ||||||
| 垂直軸分解能 ※3 | 10ビット（高分解能モードでは最高16ビット） | ||||||
| リアルタイム更新速度 | 最大>200,000波形／秒 | ||||||
| メモリ長 ※1 | 標準 | 100 Mポイント/ch、全チャネル | |||||
| オプション | 400 Mポイント/ch、全チャネル（400 Mポイント/chオプション） 1～4、5～8チャネル間で1.6 Gポイントを共有（1.6 Gポイント統合型フレキシブル・メモリ・オプション）※6 |
||||||
| 入力インピーダンス | 50 Ω | 1 ±3.5 %（代表値は±1 %（25 ℃）） | |||||
| 1 MΩ | ±1 %（14 pF（代表値）） | ||||||
| 入力感度 ※3 | 50 Ω | 1 1 mV/div～1 V/div | |||||
| 1 MΩ | 1 mV/div～5 V/div | ||||||
| 入力カップリング | 50 Ω※1 | DC | |||||
| 1 MΩ | DC、AC（>11 Hz） | ||||||
| 帯域制限フィルター | アナログ | 20 MHz、200 MHz | |||||
| デジタル ※5 | 14.7 MHzからオシロスコープの帯域幅まで、小数点1桁間隔。フィルターオプション：ブリックウォール、4次ベッセル、バンドパス | ||||||
| 最大入力電圧 | 50 Ω | ±5 VMAX ※1 | |||||
| 1 MΩ | 30 VRMSまたは±40 VMAX（DC＋VPEAK） | ||||||
| 注記 | プロービング技術により、高電圧テストが可能：付属のN2873A 10：1プローブは、300 VRMSまたは±400 VMAX（DC＋VPEAK）をサポート。プローブの使用の有無に かかわらず、50 Ωまたは1 MΩの経路に過渡的な過電圧入力は許容されません。 | ||||||
| オフセットレンジ | 50 Ω1 | ≤55 mV/div： ±0.8 V ≤120 mV/div： ±1.6 V ≤260 mV/div： ±3.2 V >260 mV/div： ±4 V |
|||||
| 1 MΩ | <10 mV/div： ±5 V ≤200 mV/div： ±20 V >200 mV/div： ±40 V |
||||||
| オフセット確度 ※1※3 | <2 V：±0.1 div±2 mV±1 %；>2 V：±0.1 div±2 mV±1.5 % | ||||||
| ダイナミックレンジ | 画面中央から±4 div | ||||||
| DC利得確度 ※1※2※3 | ±2 %フルスケール（代表値は±1 %） | ||||||
| DC電圧測定確度 ※2 | デュアルカーソル：±［（DC利得確度）＋（分解能）］ シングルカーソル：±［（DC利得確度）＋（オフセット確度）＋（分解能/2）］ |
チャネル間アイソレーション | 隣接チャネル：≤－60 dB（DC～2 GHz）、≤－50 dB（2～6 GHz） 非隣接チャネル：≤－85 dB（DC～2 GHz）、≤－65 dB（2～6 GHz） |
||||
※1. 保証されている仕様を示します。その他はすべて代表値です。仕様は、30分間のウォームアップ後、ファームウェア校正温度から±5 ℃以内で有効です。 オシロスコープディスプレイ内に波形の振幅値がすべて表示されるようにV/divスケーリングが調整されている場合に、入力インピーダンスは有効です。
※2.フルスケールは8 div（垂直軸）と定義されています。2 mV/div未満では拡大され、フルスケールは16 mVと定義されています。テストは最大サンプリングレートで実行されています。
※3. 50 Ω入力：メジャースケール設定は、5 mV/div、10 mV/div、20 mV/div、50 mV/div、100 mV/div、200 mV/div、500 mV/div、1 V/divです。1 MΩ 入力：メジャースケール設定は、5 mV/div、10 mV/div、20 mV/div、50 mV/div、100 mV/div、200 mV/div、500 mV/div、1 V/div、2 V/div、5 V/div です。10：1プローブの場合は、垂直軸のスケールに10を乗算します。
※4. 10/90はTr＝0.43/BWに基づいた計算値です。20/80はTr＝0.31/BWに基づいた計算値です。
※5. ブリック・ウォール・フィルターを使用する場合は、帯域幅制限をオシロスコープ帯域幅まで調整できます。4次ベッセルを使用している場合、最大帯域幅制限は、オシロスコープの帯域幅の約2/3です。バンドパスは、汎用向けではなく、位相雑音解析アプリケーションで使用するために設計されています。 詳細な情報が必要な場合には、計測お客様窓口までお問い合わせください。
※6. 1.6 Gポイント統合型フレキシブルメモリは、1～4チャネル間で1.6 Gポイントのメモリを共有します。すなわち、1チャネル使用時は1.6 Gポイント、 2チャネル使用時は800 Mポイント、3チャネル使用時は533 Mポイントのメモリを使用することができます（全チャネル使用時は400 Mポイント）。 同じロジックがチャネル5～8に適用されるため、8チャネルモデルの場合は、チャネル数を2倍にしてください。
