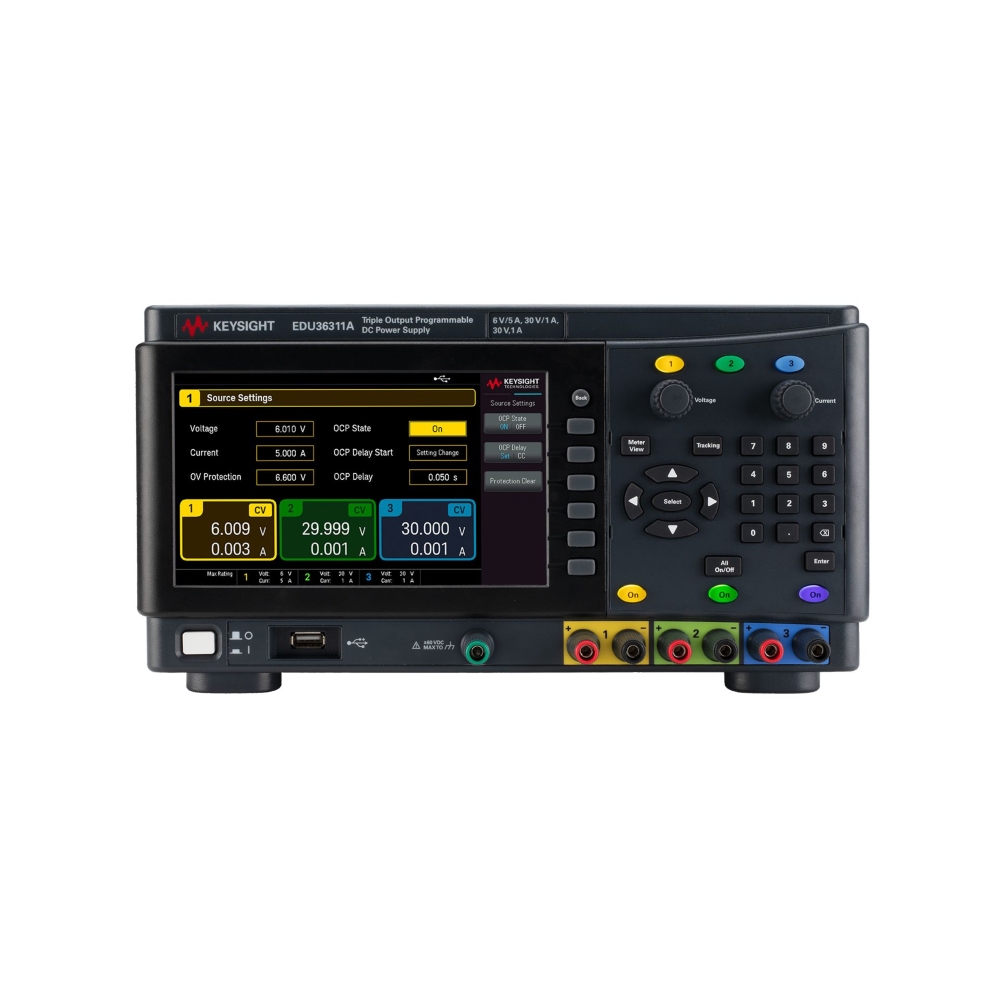

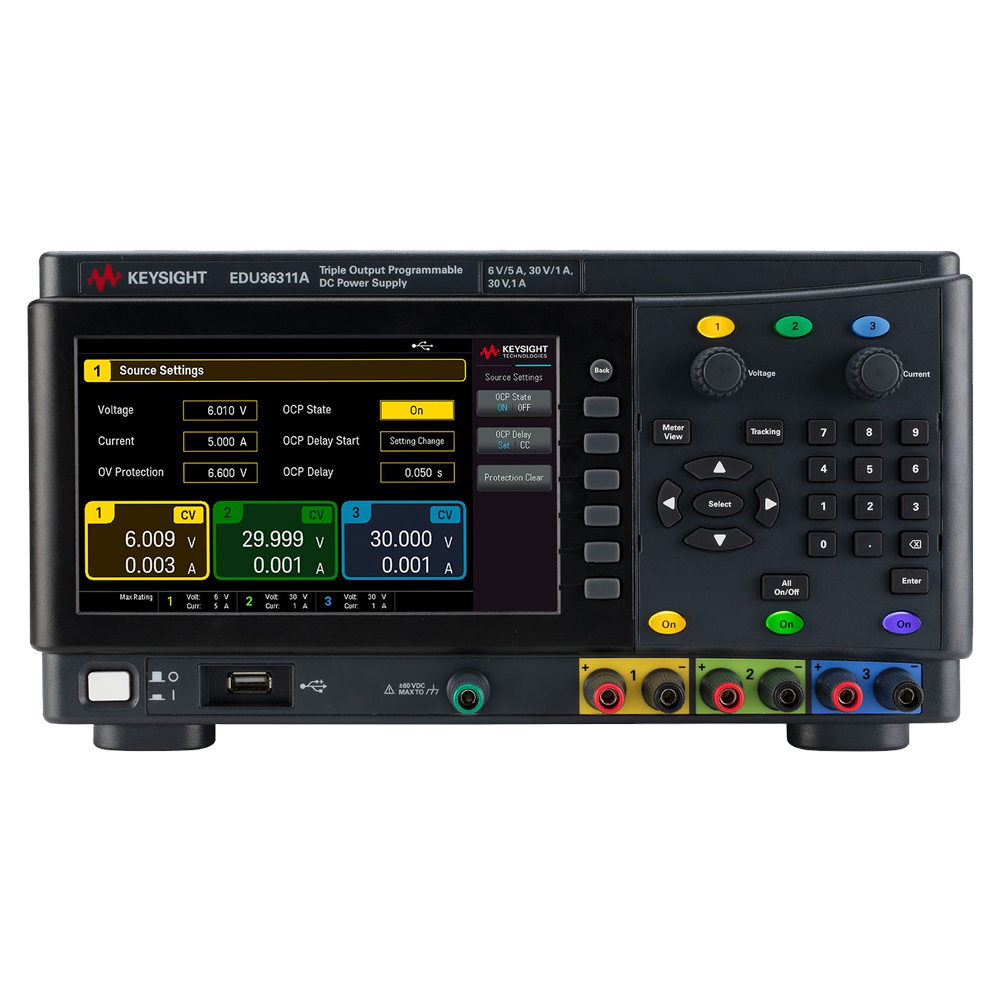

Keysight Smart Bench Essentials DC電源 EDU36311A
次世代の測定・解析をパワーアップ
キーサイトのDC電源は、50年以上にわたり、エンジニアの設計検証、製品の品質保証に貢献してきました。EDU36311A 3出力DC電源は、次世代のデザインにも対応できます。正確な電圧 / 電流測定とデバイス保護機能を備えており、 信頼性の高いテストが行えるだけでなく、次世代の測定／解析をパワーアップします。
優れたコストパフォーマンス EDU36311A
3出力DC電源は、堅牢なデザインとユーザビリティーをお求めやすい価格で提供します。90 Wの電気的に絶縁されたチャネルが、低ノイズで信頼性の高い電力を供給します。大型の7インチのWVGA（ワイド・ビデオ・グラフィックス・アレイ）ディスプレイを採用し、セットアップから出力状態までを明確に表示することができ ます。このDC電源は、USBまたはLAN経由で簡単にリモートコントロールが可能であり、PC用のキーサイトの PathWave BenchVue電源ソフトウェアが標準付属品として含まれています。
特長
- 低出力リップル / ノイズ
- 優れたプログラミング / リードバック確度
- 優れた電源変動 / 負荷変動
- 優れた過電圧／過電流／過熱保護機能
- 1台に3つの独立した電源チャネルを搭載
- 優れた静粛性
- 大型7インチ・カラー・ディスプレイ
- カラーコード化されたチャネル
- 電圧 / 電流ノブ
- LAN（LXI）またはUSB標準搭載
優れた信頼性と電源品質
便利なベンチトップ機能
直感的で使いやすいインタフェース
主な仕様
| 出力 | 90 W | ||
|---|---|---|---|
| 定格DC出力 （0～40 ℃） | 1 | 2 | 3 |
| 0～6 V | 0～30 V | 0～30 V | |
| 0～5 A | 0～1 A | 0～1 A | |
| 負荷変動±（出力の%＋オフセット） | |||
| 電圧 | <0.01 %＋2 mV | ||
| 電流 | <0.2 %＋10 mA | ||
| 電源変動±（出力の%＋オフセット） | 電圧 | <0.01 %＋2 mV | |
| 電流 | <0.2 %＋10 mA | ||
| 12か月の確度（23 ℃±5 ℃） | |||
| プログラミング（設定）確度±（出力の%＋オフセット） | |||
| 電圧 | 0.1 %＋5 mV | 0.05 %＋10 mV | |
| 電流 | 0.1 %＋10 mA | 0.2 %＋5 mA | |
| リードバック確度（測定機能）±（出力の%＋オフセット） | |||
| 電圧 | 0.1 %＋5 mV | 0.05 %＋10 mV | |
| 電流 | 0.1 %＋10 mA | 0.2 %＋5 mA | |
| 負荷トランジェント回復時間 （負荷が50 %から100 %またはその逆に変化した後、セトリングバンド範囲内で復元にかかる時間） | |||
| 電圧セトリングバンド | 15 mV | ||
| 時間 | < 50 uS | ||
特性（代表値）
| リードバック - リモート | ||||
|---|---|---|---|---|
| 電圧 | 0.5 mV | 1.5 mV | 1.5 mV | |
| 電流 | 1 mA | 0.5 mA | 0.5 mA | |
| プログラミング - フロントパネル | ||||
| 電圧 | 1 mV | |||
| 電流 | 1 mA | |||
| リードバック - フロントパネル | ||||
| 電圧 | 1 mV | |||
| 電流 | 1 mA | |||
| 出力リップル / ノイズ（20 Hz～20 MHz） | ||||
| ノーマルモード電圧 | <1 mVrms/5 mVpp | |||
| 出力リップル / ノイズ（20 Hz～20 MHz） | ||||
| ノーマルモード電流 | <4 mArms | |||
| 過電圧保護（OVP） ± （出力の% + オフセット） | ||||
| プログラミング確度 | 0.2 %＋0.4 V | |||
| 起動時間（OVPまたはOCP条件が発生してから、出力が降下し始めるまでの平均時間） | ||||
| 過電圧保護（OVP） | < 5 ms | |||
| 過電流保護（OCP） | < 5 ms | |||
| コマンド処理時間 | ||||
| <10 ms | ||||
| 1℃あたりのプログラミング（設定）温度係数（出力の% + オフセット） | ||||
| 電圧 | 0.0005 %＋0.1 mV | 0.002 %＋0.5 mV | ||
| 電流 | 0.0002 %＋0.05 mV | 0.0001 %＋0.02 mV | ||
| 1℃あたりのリードバック（測定機能）温度係数（出力の% + オフセット） | ||||
| 電圧 | 0.0005 %＋0.1 mV | 0.002 %＋0.5 mV | ||
| 電流 | 0.0002 %＋0.05 mV | 0.0001 %＋0.02 mV | ||
| 全変位の1%以内になるまでのアップ／ダウン（立ち上がり／立ち下がり）プログラミングのセトリング時間 | ||||
| アップ、フル負荷 | 80 ms | |||
| アップ、負荷なし | 80 ms | |||
| ダウン、フル負荷 | 60 ms | |||
| ダウン、負荷なし | 500 ms | |||
| その他 | ||||
| インタフェース | USBまたはLAN | |||
| 寸法（高さ×幅×奥行き） | 164.7 mm×313.6 mm×240.9 mm （6.48 in x 12.35 in x 9.48 in） | |||
| 重量 | 9.85 kg | |||
