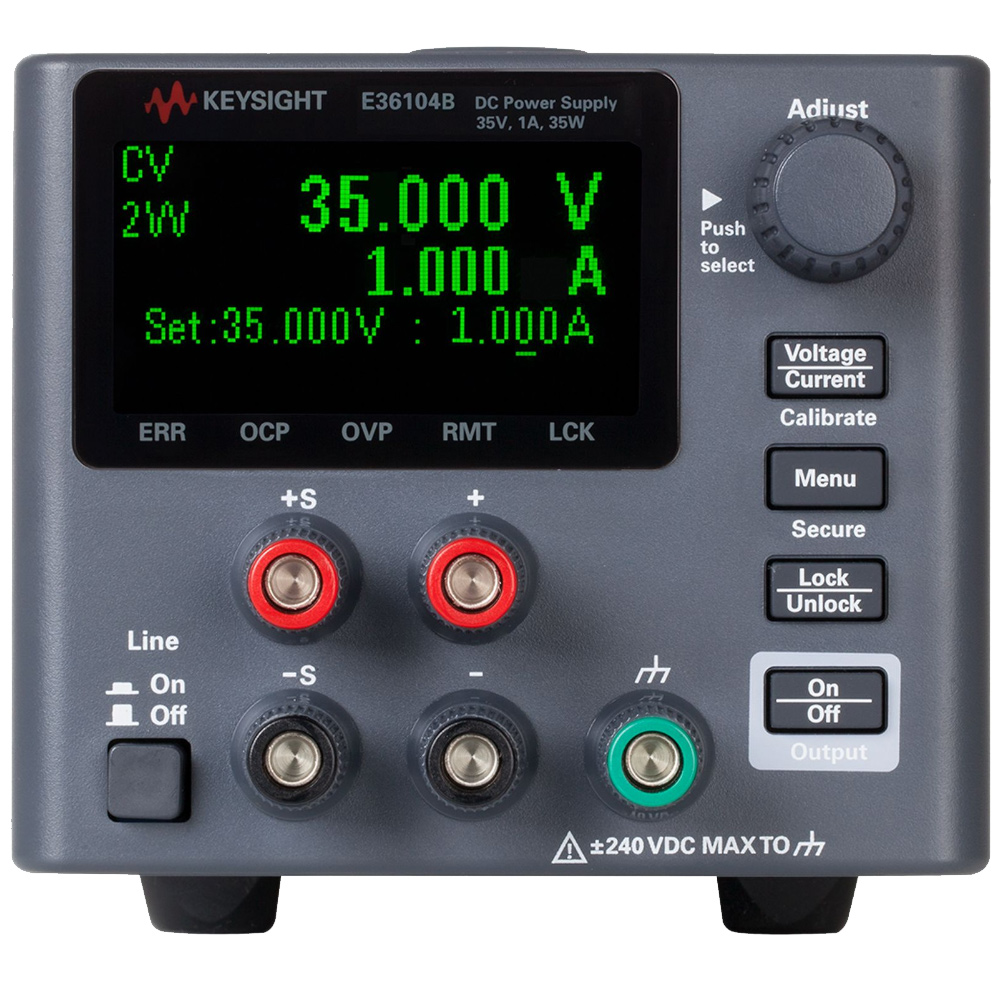

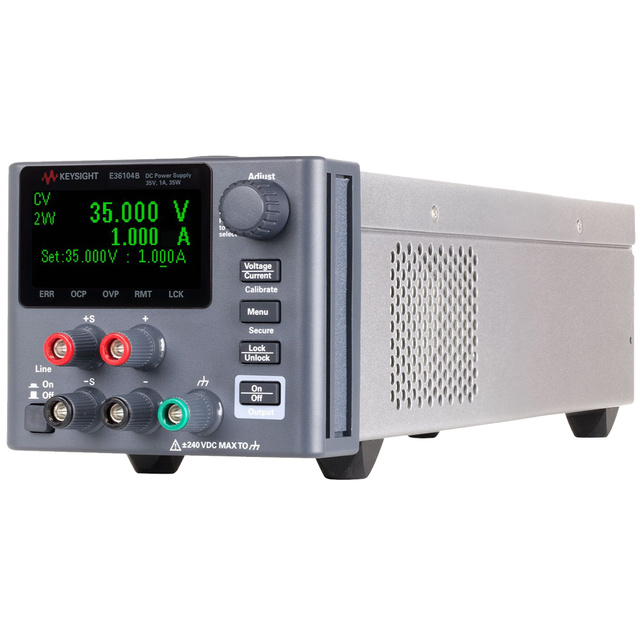

E36104B プログラマブルDC電源
概要
Keysight E36100Bシリーズ ベーシックDC電源は、小型（2U、 1/4 ラック）で、どの角度からも見やすい高コントラストのOLEDディスプレイ、最新のUSBおよびLAN(LXI Core)インタフェースを備えています。非常に正確な定電流測定機能により、要求の厳しい測定を実行できます。DUTは内蔵の過電圧／過電流保護機能により保護され、信頼性の高い加熱保護により電源の安全が維持されます。使いやすいフロント・パネル・インタフェース、ブラウザー上で動作するウェブインタフェース、SCPIまたはIVIプログラム、Keysight IOライブラリ、またはPC/モバイル機器上で動作するBenchVueアプリケーションを使用して、測定器にただちに接続できます。ニーズに最適なモデルを選択でき、5種類のモデルで最大5 Aまたは100 Vに対応しています。
主な特徴
- ニーズに最適なモデルを、最大5 Aまたは100 Vの5種類のモデルから選択可能
- 2U 1/4 ラックサイズによりベンチで省スペースを実現
- 標準のLAN(LXI Core)およびUSBインタフェース経由で接続してコンピューター制御が可能
- 直感的なオンスクリーン・メニュー・システムにより、手動作業が容易に
- 非常に広い視野角を備えベンチのどこからでも、高コントラストOLEDディスプレイ上の表示を容易に視認可能
- 過電圧および過電流検出機能により、被試験デバイス(DUT)を保護
- 優れた確度のプログラミング（設定）およびリードバック機能（測定機能）により、DUTに高い信頼性で電源を供給
- 静かな動作
正確で信頼性の高い電源
E36100Bシリーズが、業界標準ベンチトップ電源ファミリーに新たに加わりました。優れた電圧／電流プログラミング（設定）確度とリードバック確度（測定機能）でDUTに電源を供給できます。極めて正確な低電流測定機能により、要求の厳しい測定に対応できます。DUTは内蔵の過電圧／過電流保護機能により保護され、信頼性の高い加熱保護により電源の安全が維持されます。
フロントパネルの優れたユーザビリティー
E36100Bシリーズのフロントパネルは、すっきりしたデザインで、生産性を短時間で向上できます。使いやすいロータリーノブとキーパッドインタフェースから、桁毎に必要な分解能で簡単に出力を設定できます。機器ステートを短時間で変更できるように、最大10個の電源セットアップを不揮発性メモリに保存して呼び出すことができます。出力オン／オフキーで出力を迅速にオン／オフできます。
高速、業界標準プログラミング
E36100Bシリーズは、LAN(LXI Core)とUSB(TMC488)を標準装備しています。使いやすいSCPI(Standard Commands for ProgrammableInstruments)プログラミング言語により、50 μs未満の高速過渡応答、10 ms未満の高速コマンド処理時間を実現しています。電源のIVI(Interchangeable Virtual Instruments)ドライバーを使って機器をプログラムすることもできます。
クリーンで信頼性の高い電源
- 低ノーマル・モード・ノイズ仕様による、高い信頼性でデザインに給電できる精密回路アプリケーションのための高品質電源
- 正確な電圧／電流のプログラミングおよびリードバック機能により、被試験デバイスへの精密な電源供給を高度に制御可能
- 被試験デバイス(DUT)を保護する過電圧／過電流／加熱保護機能
仕様
| E36102B | E36103B | E36104B | E36105B | E36106B | |
| DC出力定格（0 ~ 40 ℃） | |||||
| 最大 電圧 | 6 V | 20 V | 35 V | 60 V | 100 V |
| 最大 電流 | 5 A | 2 A | 1 A | 0.6 A | 0.4 A |
| 負荷変動、±（出力の%＋オフセット） | |||||
| 電圧 | 2 mV | 3 mV | 6 mV | 10 mV | 20 mV |
| 電流 | 250 μA | 100 μA | 50 μA | 30 μA | 20 μA |
| 電源変動 ±（出力の%＋オフセット） | |||||
| 電圧 | 1 mV | 2 mV | 4 mV | 7 mV | 12 mV |
| 電流 | 250 μA | 100 μA | 50 μA | 30 μA | 20 μA |
| 出力リップル／ノイズ（20 Hz ~ 20 MHz） | |||||
| 電圧【RMS】 | 350 μV | 0.8 mV | 1.2 mV | 1.55 mV | 2.5 mV |
| 電圧【Pk-Pk】 | 8 mV | 15 mV | 20 mV | 30 mV | 40 mV |
| プログラミング（設定）確度、±（出力の%＋オフセット） | |||||
| 電圧 | 3 mV | 8 mV | 12 mV | 20 mV | 40 mV |
| 電流 | 5 mA | 1 mA | 0.6 mA | 0.4 mA | 0.3 mA |
| リードバック確度（測定機能）、±（出力の%＋オフセット） | |||||
| 電圧 | 3 mV | 5 mV | 8 mV | 12 mV | 20 mV |
| 電流 | 4 mA | 1 mA | 0.5 mA | 0.3 mA | 0.2 mA |
| 低レンジ電流 | 40 μA (0~20mA) | 40 μA (0~8 mA) | 40 μA (0~4 mA) | 40 μA (0~3 mA) | 40 μA (0~2 mA) |
| 負荷トランジェント回復時間 | |||||
| 電圧セトリングバンド | 15 mV | 50 mV | 87.5 mV | 150 mV | 250 mV |
| 時間 | <50 μs | <50 μs | <50 μs | <50 μs | <50 μs |
| 寸法( W X H X D ) ・ 重量 | |||||
| 寸法 | 106 X 99 X 339mm | ||||
| 重量 | 3.6kg | ||||
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | E36104B |
|---|---|
| 型番: | E36104B |
| メーカー: | KEYSIGHT |
