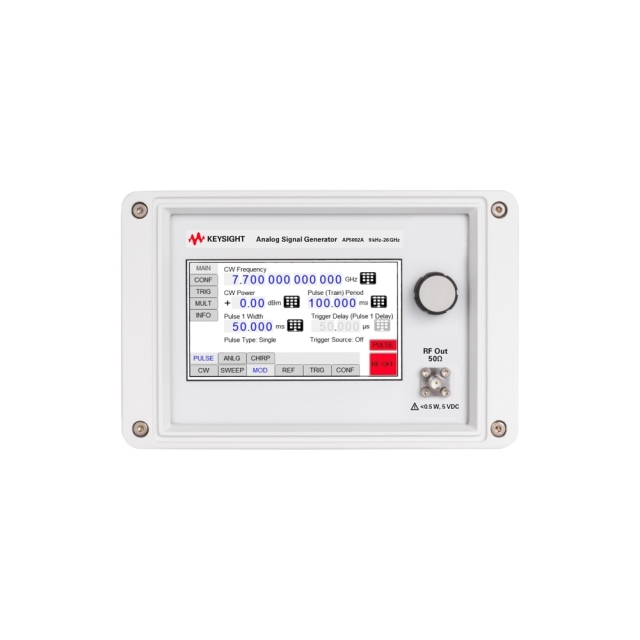

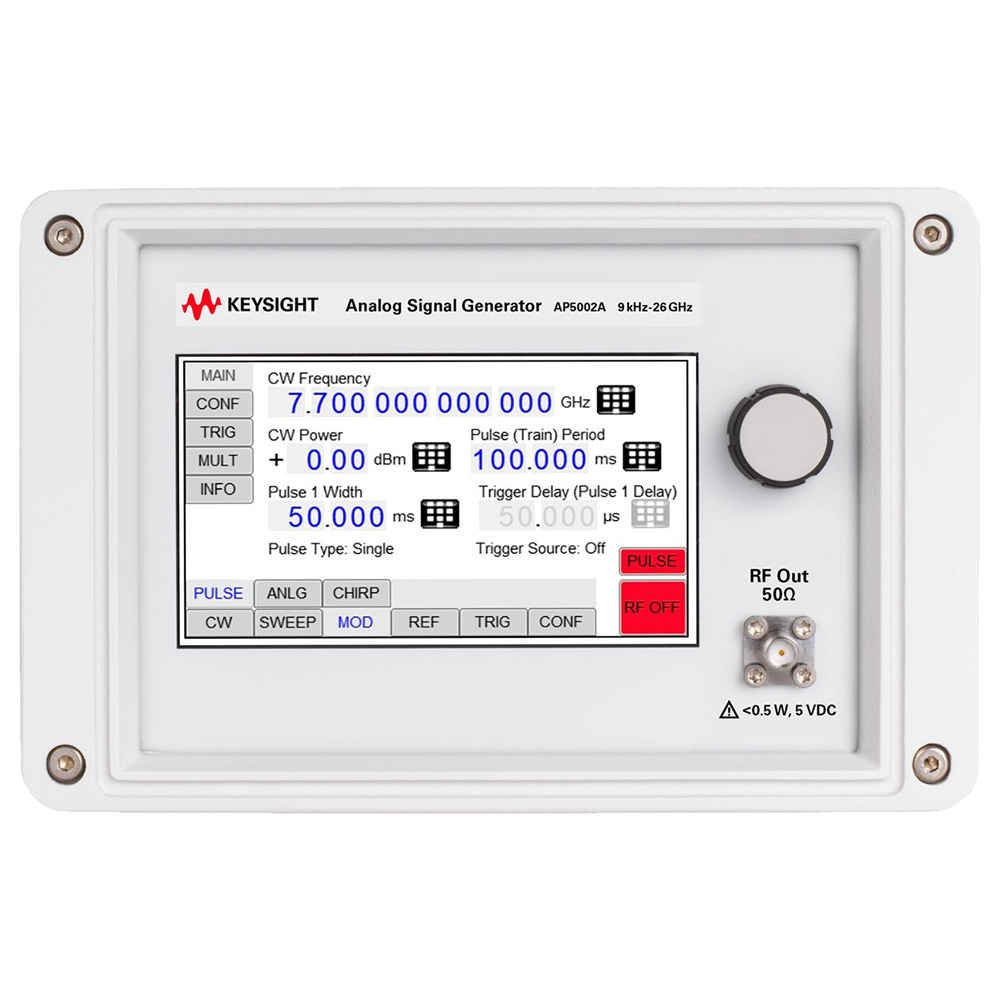

Keysight AP5002A マイクロ波アナログ信号 発生器
定義と条件
特に記載のない限り、本データシートに記載されている仕様は、30分間のウォームアップ後、23±5 ℃における本器の保証性能を示しています。
最小値／最大値：製品設計および／または製造テストにより保証されたパラメータ範囲。保証された性能仕様には、統計的な性能分布の予想、測定の不確かさ、環境条件による性能の変動を考慮したガードバンドが含まれています。
代表値：想定される平均値。保証された性能ではありません。
仕様
周波数パラメータ／レンジ
| パラメータ | 最小 | 代表値 | 最大 | 注記 |
|---|---|---|---|---|
| 周波数レンジ | 9 kHz | 12.0 GHz | AP5002A-512 | |
| 9 kHz | 20.0 GHz | AP5002A-520 | ||
| 9 kHz | 26.0 GHz | AP5002A-526 | ||
| 分解能 | 0.001 Hz | |||
| 位相分解能 | 0.1 ° | |||
| 周波数／振幅のセトリング時間 | 200 µs | 300 µs | ||
| 内部基準周波数 | 100 MHz | |||
| 内部基準の初期確度 | ±40 ppb | 校正時に23±3 ℃で校正。 ユーザー調整可能 |
||
| 温度安定度（0～50 ℃） | ±100 ppb | |||
| 1年後のエージング | 0.5 ppm | |||
| 1日あたりのエージング（30日間の動作後） | 5 ppb | |||
| ウォームアップ時間 | 5分間 | |||
| 内部基準の出力 | 10 MHz | 100 MHz | REF OUTポートにて10 MHzと100 MHz両方の基準出力が利用可能です。 | |
| 出力電力 | 0 dBm | |||
| 出力インピーダンス | 50 µ | |||
| 内部基準入力のバイパス | 100 MHz、－5～＋10 dBm | 高位相同期モード | ||
| 外部基準に対する位相ロック 外部入力範囲 |
1 MHz | 250 MHz | ユーザープログラマブル | |
| 基準入力レベル | －5 dBm | 0 dBm | ＋13 dBm | |
| ロックレンジ | ±1.5 ppm | |||
| 基準入力インピーダンス | 50 µ | |||
レベル性能
| パラメータ | 最小 | 代表値 | 最大 | 注記 |
|---|---|---|---|---|
| パワーレベル | ||||
| 標準 | -20 dBm | ＋15 dBm | 9 kHz～26 GHz | |
| オプション1E1 使用時 | －120 dBm | ＋15 dBm | 9 kHz～26 GHz | |
| オプション1EA 使用時 | -20 dBm | ＋15 dBm | 9 kHz～100 kHz | |
| -20 dBm | ＋20 dBm | 100 kHz～10 MHz | ||
| -20 dBm | ＋23 dBm | 10 MHz～7.5 GHz -20 dBm | ||
| -20 dBm | ＋20 dBm | 7.5～20 GHz -20 dBm | ||
| -20 dBm | ＋18 dBm | 20～24 GHz | ||
| -20 dBm | ＋14 dBm | 24～26 GHz | ||
| オプション1E1 および1EA使用時 | －120 dBm | ＋15 dBm | 9 kHz～100 kHz | |
| －120 dBm | ＋20 dBm | 100 kHz～10 MHz | ||
| －120 dBm | ＋23 dBm | 10 MHz～7.5 GHz | ||
| －120 dBm | ＋20 dBm | 7.5～20 GHz | ||
| －120 dBm | ＋18 dBm | 20～24 GHz | ||
| －120 dBm | ＋14 dBm | 24～26 GHz | ||
| 分解能 | 0.01 dB | |||
| レベルの不確かさ（ALCオン、フラットネス補正：2,000ポイントまで、温度変動：0.015 dB/℃（代表値、0～45 ℃の範囲）） | ||||
| パワーレンジ | ＞＋15 dBm～Pmax | －15～＋15 dBm | －70～－15 dBm | ＜－70 dBm |
| 9 kHz～10 GHz | ±1.6 dB、±0.8 dB（代表値） | ±1.0 dB、0.3 dB （代表値） | ±1.5 dB、±0.4 dB （代表値） | ±1.8 dB、±0.5 dB （代表値） |
| 10 GHz～fmax | ±1.6 dB、±0.8 dB（代表値） | ±1.0 dB、0.3 dB （代表値） | ±1.5 dB、±0.4 dB （代表値） | ±2.0 dB、±0.5 dB （代表値） |
