クラス最小のジッタ／全高調波歪み。
真のポイントごとの波形定義により、常にエリアジングを回避でき、優れた確度を実現（任意波形）
波形発生器
- 30 MHzの正弦波／方形波／パルス帯域幅により、より多くのアプリケーションに対応
- 40 ps未満のジッタと0.04 ％未満の全高調波歪みにより、より正確な信号を発生
- 250 Mサンプル/s、16ビットのサンプリング・レートにより、より時間分解能の高い任意波形を作成可能
- 真のポイント単位の任意波形により、ユーザ定義の信号をより正確に表現
機器の特長
- 16 Mサンプル／チャネルの任意波形メモリ・オプション
- 大型カラー・グラフィック・ディスプレイ搭載で、わかりやすい操作
- TCXOタイムベースを標準装備。オプションで超高安定OCXOを用意

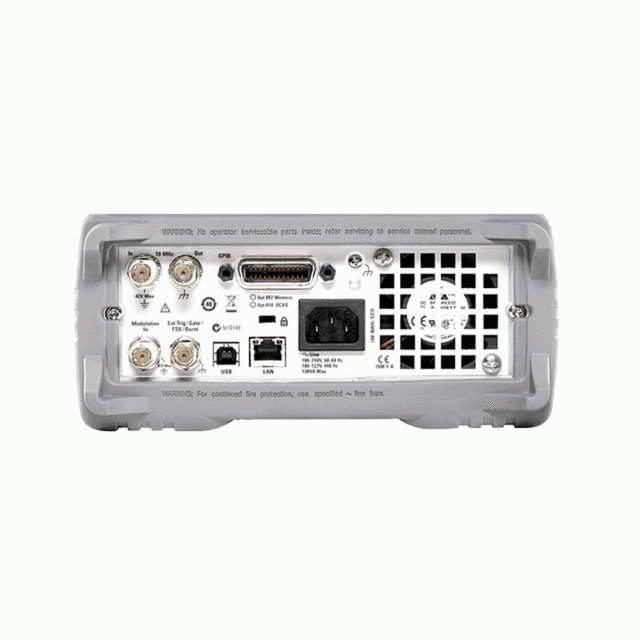

- USB/LAN（LXI-C）インタフェースを標準装備しているので、使用および接続が簡単。オプションでGPIBを用意
測定器の特性
| 出力 | 1チャンネル |
| 標準波形 | 正弦波、方形波、ランプ波、パルス、三角波、ガウシアン雑音、PRBS（擬似ランダム・バイナリ・シーケンス）、DC |
| 内蔵任意波形 | 心電図波、指数立ち下がり、指数立ち上がり、ガウシアン・パルス、ハーバーサイン波、ローレンツ波、Dローレンツ波、負のランプ波、sinc波 |
| ユーザ定義の任意波形 | 最大1 Mサンプル（オプション002で16 Mサンプル）、マルチセグメント・シーケンス設定 |
| 動作モードおよび変調方式 | |
| 動作モード | 連続、変調、周波数掃引、バースト、出力ゲート |
| 変調方式 | AM、FM、PM、FSK、BPSK、PWM、Sum（搬送波＋変調） |
| 波形特性 | |
| 正弦波 | 周波数レンジ：1 μHz ~ 30 MHz、1 μHzの分解能 |
| 方形波、パルス | 周波数レンジ：1 μHz ~ 30 MHz、1 μHzの分解能 |
| ランプ／三角波 | 周波数レンジ：1 μHz ~ 200 kHz、1 μHzの分解能 |
| ガウシアン雑音 | 帯域幅（代表値）：1 mHz ~ 30 MHz、可変 |
| 擬似ランダム・バイナリ・シーケンス（PRBS） | ビット・レート：1 mbps ~ 50 Mbps、1 mbpsの分解能 |
| 任意波形特性 | |
| 波形長 | 8サンプル~ 1 Mサンプル（オプション002で16 Mサンプル）、1サンプル・ステップ |
| サンプリング・レート | 1 μサンプル/s ~ 250 Mサンプル/s、1 μサンプル/sの分解能 |
| 電圧分解能 | 16ビット |
| 帯域幅（~3 dB、公称値） | フィルタ・オフ：40 MHz 「ノーマル」フィルタ・オン：0.27×（サンプリング・レート） 「ステップ」フィルタ・オン：0.13×（サンプリング・レート） |
| 立ち上がり／立ち下がり時間 | 0.35 ／帯域幅（最小10 ns）、「ノーマル」または「ステップ」フィルタ・オン |
| 寸法 | 261.1 mm（幅）×103.8 mm（高さ）×303.2 mm（奥行）（バンパ搭載時） 212.8 mm（幅）×88.3 mm（高さ）×272.3 mm（奥行）（バンパ未搭載時） 2U×1/2ラック幅 |
| 質量（公称値） | 3.3 kg |
商品仕様

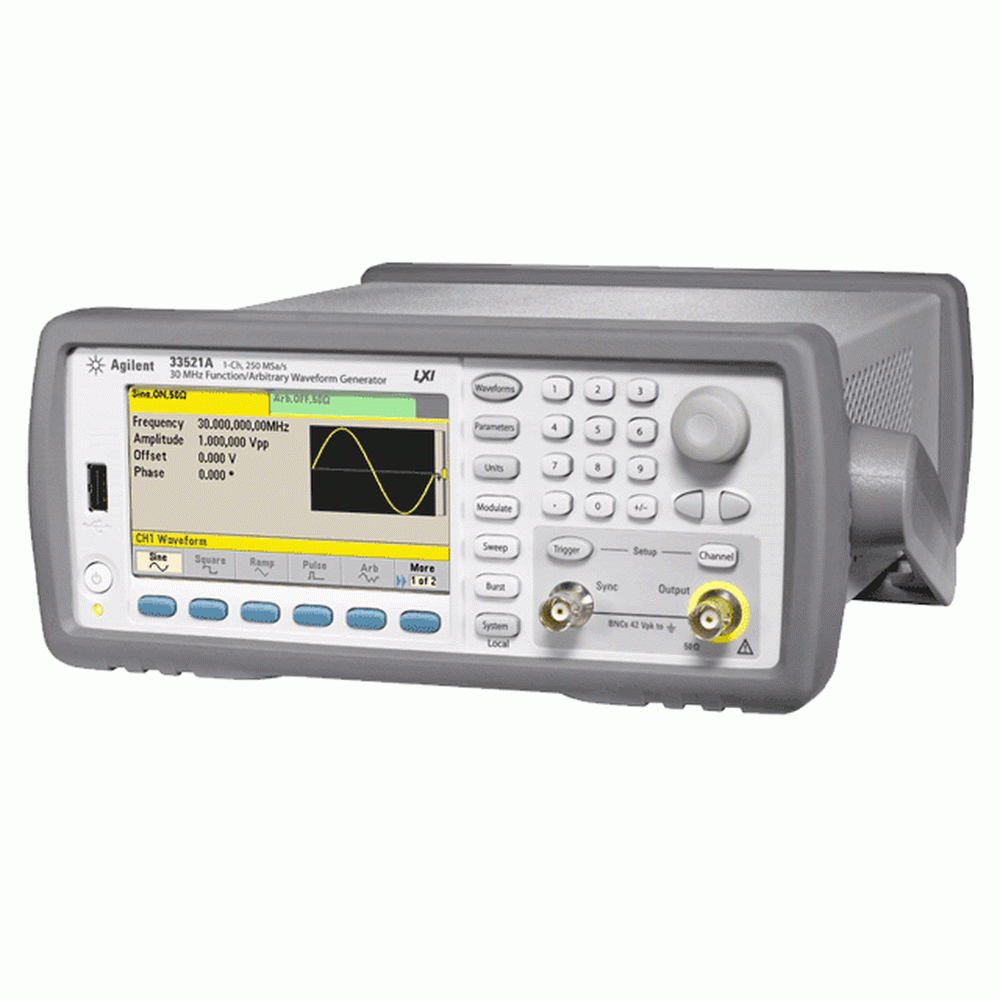

| 製品名: | 33521B |
|---|---|
| 型番: | 33521B |
| メーカー: | KEYSIGHT |
